Przewody tłoczne

przepompowni wewnętrznych i zewnętrznych

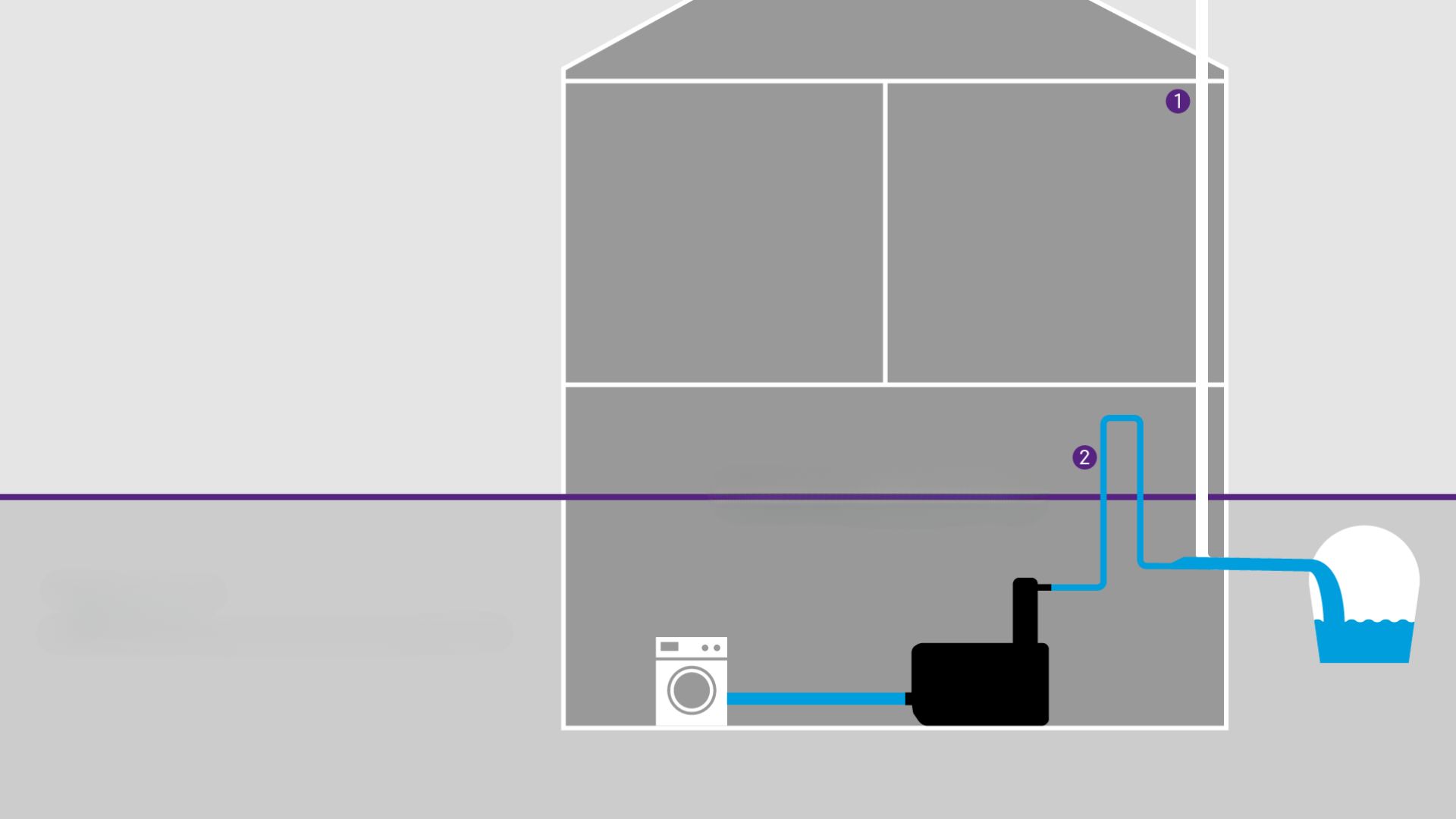

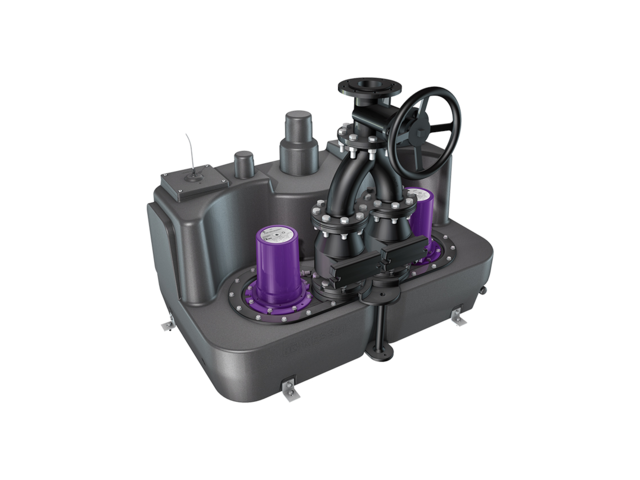

Zasada działania

Przepompownie odpompowują napływające ścieki przez przewód tłoczny. Przewód tłoczny prowadzi dno pętli zwrotnej powyżej poziomu zalewania, zapobiegając w ten sposób przedostawaniu się wody z kanalizacji. W celu zapewnienia sprawnego działania, w idealnym przypadku przewód tłoczny powinien być zaprojektowany w taki sposób, aby jego zawartość została całkowicie wymieniona podczas każdego procesu pompowania.

Specyfikacja przewodu tłocznego wg normy

Przewody tłoczne są podłączane do wentylowanych przewodów ziemnych lub zbiorczych. Przyłącza dodatkowych obiektów odwadniających lub zaworów wentylacyjnych, a także podłączenia do rur spustowych są niedozwolone. Jeśli przewód tłoczny prowadzi do studzienki, należy zapewnić skuteczną wymianę energii. Można to osiągnąć na przykład poprzez zaprojektowanie studzienki jako studni rozprężnej. Pozostałe parametry przewodów tłocznych zależą od typu urządzenia.

Urządzenia do wody czarnej (typ 1)

  • Zasuwa odcinająca za zaworem zwrotnym
  • Minimalna średnica nominalna (bez rozdrabniania fekaliów): DN 80
  • Minimalna średnica nominalna (z rozdrabnianiem fekaliów): DN 32
  • Podstawa (norma): PN EN 12050-1

Urządzenia do wody szarej (typ 2)

  • Dla DN < 80: opcjonalnie zawór zwrotny z mechanizmem podnoszącym klapę zamiast zasuwy odcinającej
  • Minimalna wielkość nominalna: DN 32
  • Podstawa (norma): PN EN 12050-2

Urządzenia do wody czarnej (typ 3)

do ograniczonego zastosowania:

  • Dla DN < 80: opcjonalnie zawór zwrotny z mechanizmem podnoszącym klapę zamiast zasuwy odcinającej
  • Minimalna wielkość nominalna (bez rozdrabniania fekaliów): DN 25
  • Minimalna wielkość nominalna (z rozdrabnianiem fekaliów): DN 20
  • Podstawa (norma): PN EN 12050-3

Uwaga: sprawdzić wartości szczytowe obciążenia!

Zgodnie z normą PN EN 12056-4, przewód tłoczny musi być w stanie wytrzymać co najmniej 1,5-krotność maksymalnego ciśnienia pompy. Niemniej jednak, siły działające na przewód należy bardzo dokładnie sprawdzić, gdyż inne czynniki mogą wymusić zastosowanie bardziej odpornego materiału rury. Niektóre z tych czynników to:

  • skoki ciśnienia
  • obciążenia od gruntu
  • wpływy od temperatury
  • ciśnienie podczas kontroli i płukania
  • zachowanie długoterminowe i okresy gwarancji

zalecenia dotyczące materiałów do przewodów tłocznych

Dopuszczalne materiały rur odporne na korozję i na ciśnienie obejmują stal nierdzewną, żeliwo i różne tworzywa sztuczne. Do przewodów tłocznych zalecamy przede wszystkim rury wykonane z następujących materiałów:

PE-HD

  • Towar w formie prętów lub rolek
  • Zabudowa w ziemi lub odsłonięta
  • Różne
  • Niemal wszystkie wielkości nominalne
  • Na podstawie norm: DIN 8074 oraz 8075

PVC (PVC-U/PVC-C)

  • Stangenwaren
  • Einbau ins Erdreich oder frei verlegt
  • Druckstufen: PN10, PN16
  • Nahezu alle Nennweiten
  • Normgrundlage: DIN 8061 & 8062

SML / KML / TML

  • Stangenware
  • Einbau ins Erdreich (TML) oder frei verlegt (SML / KML)
  • Nur mit Schellen & Krallen druckbeständig
  • Gängige Nennweiten: DN 50+

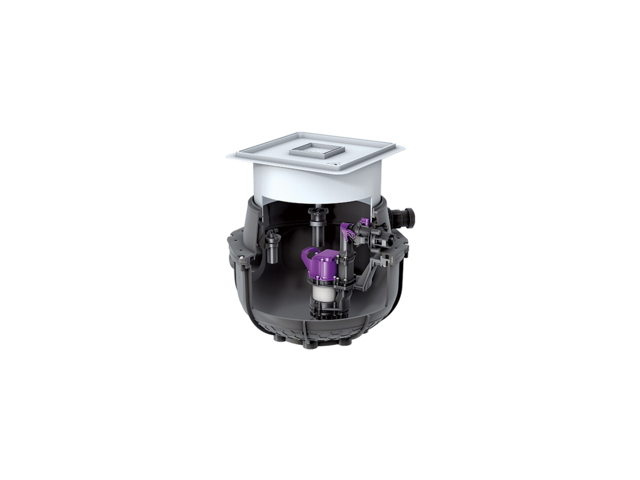

Elastyczny przewód tłoczny do podpodłogowych przepompowni wewnętrznych

Elastyczne przewody tłoczne są optymalnym rozwiązaniem do zabudowy przepompowni w płycie podłogowej. Służą one do podłączenia przyłącza króćca tłocznego podnoszącego do rury tłocznej na miejscu. W zestawie przewodów tłocznych KESSEL znajduje się elastyczny wąż tłoczny z PVC ze spiralami wzmacniającymi (wielkość nominalna DN 32 lub DN 40), w tym złączka przejściowa do podłączenia do przepompowni wewnętrznej.
