Przyłącza rurowe do wpustów

Kryteria wyboru materiałów i wymiarów rur

Jaka rura pasuje do jakiego wpustu?

Podczas planowania technologii odwadniania należy sprawdzić, jakie rury można podłączyć do zastosowanych wpustów. Należy uwzględnić materiały korpusów wpustów oraz średnice nominalne DN i średnice zewnętrzne DZ elementów przyłączeniowych.

Tutaj dowiesz się, jakie wymiary mają różne wpusty i jakie opcje są dostępne dla danego połączenia rurowego.

Opcje podłączenia rur do wpustów KESSEL

Zapoznaj się z przeglądem średnic nominalnych DN i średnic zewnętrznych DZ wpustów KESSEL i dowiedz się, które rodzaje rur i jakie techniki połączeń nadają się do danego połączenia rurowego.

Przyłącza rur z tworzywa sztucznego

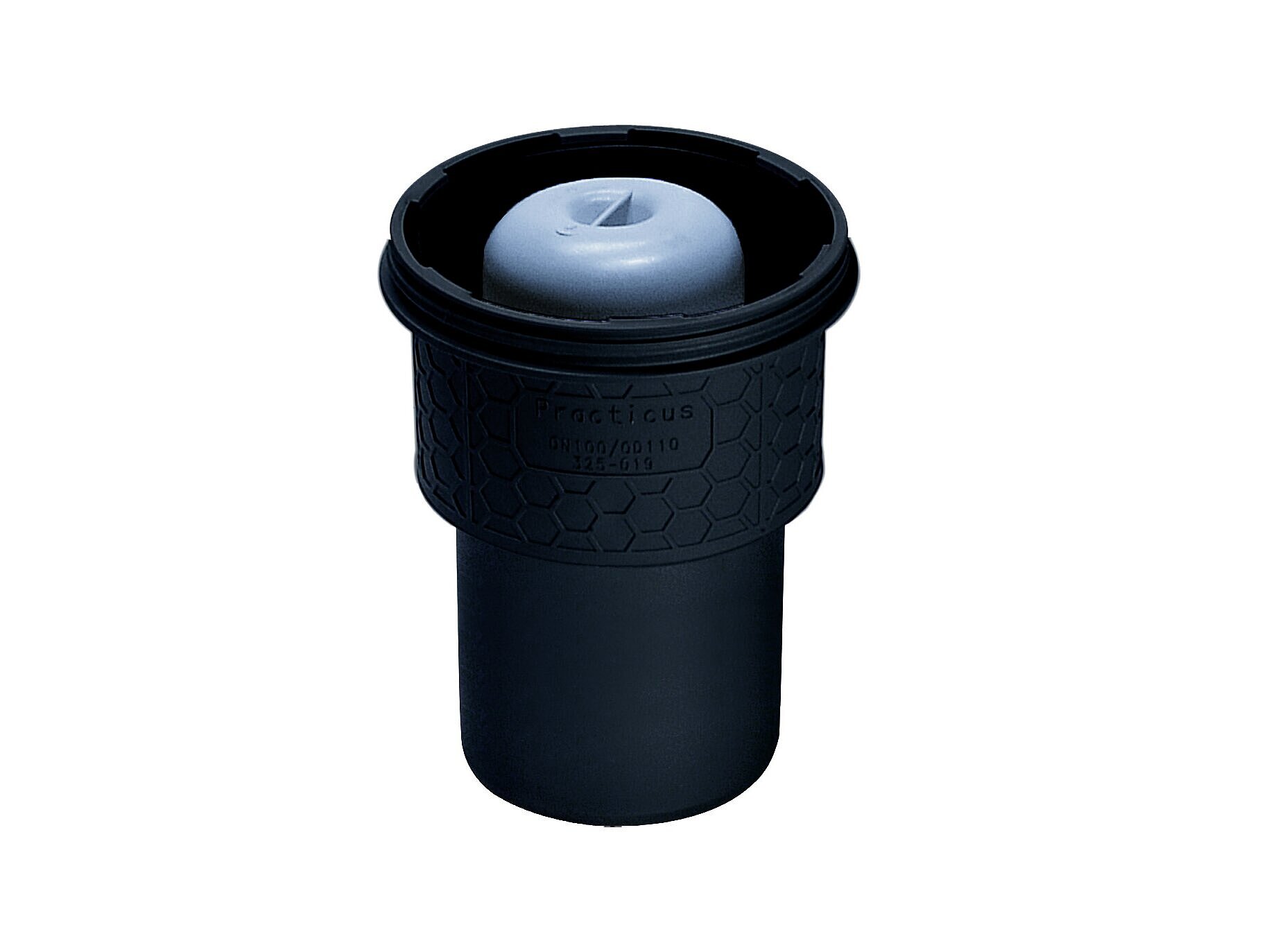

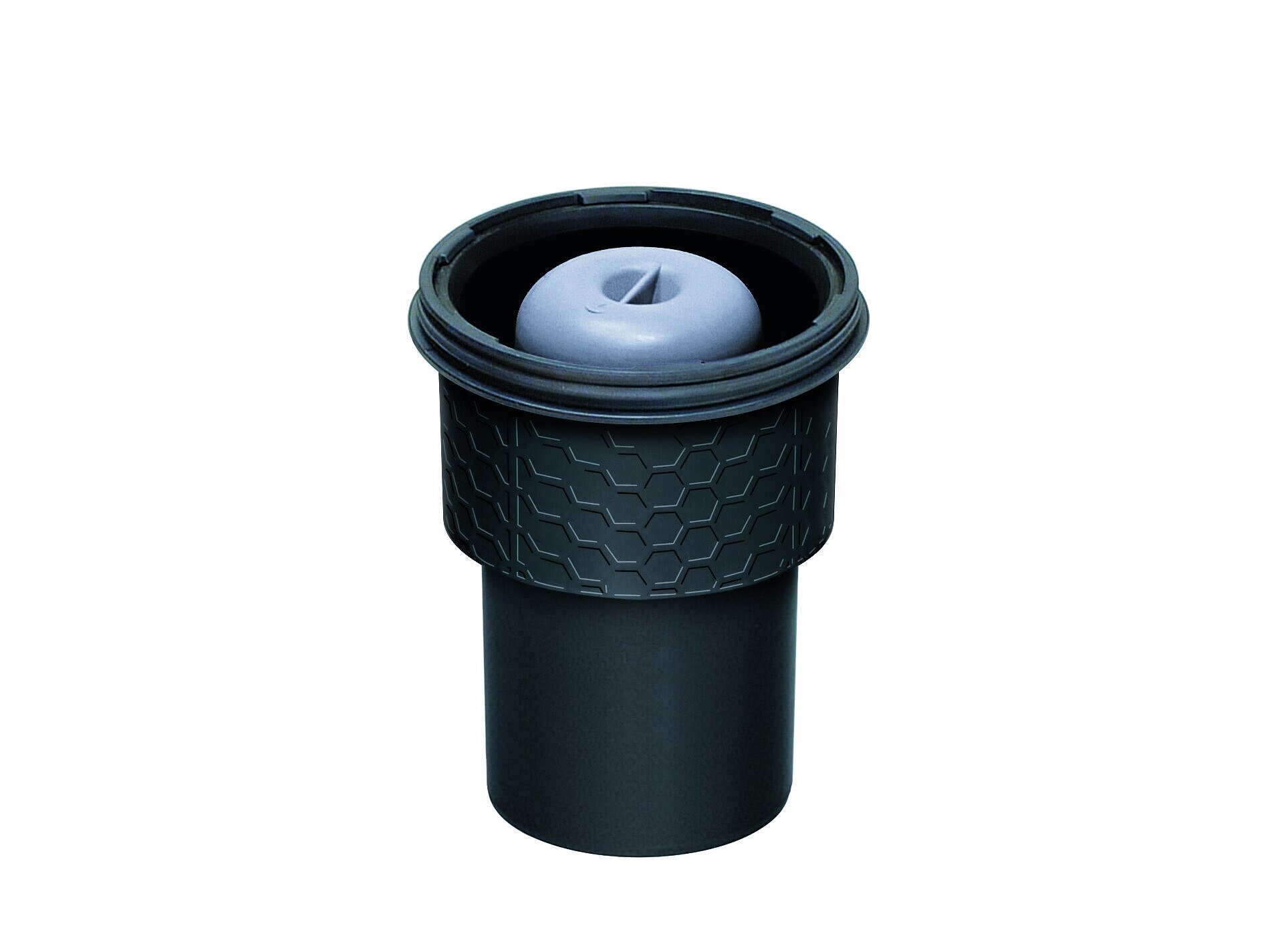

Wpusty z tworzywa sztucznego

  • Przyłącze do rur z tworzywa sztucznego (np. HT, KG) o tej samej średnicy zewnętrznej i mufie
  • Połączenie z rurami żeliwnymi lub podobnymi za pomocą elementów przejściowych
  • Zgrzewanie z rurami PE jest możliwe wyłącznie w przypadku wpustów podwórzowych System 400
Przyłącza rur ze stali nierdzewnej

Wpusty ze stali nierdzewnej

  • Przyłącze do rur żeliwnych zgodnie z normą DIN 19522
  • Przyłącze do rur ze stali nierdzewnej o odpowiednich średnicach i grubościach ścianek
Przyłącza rur z Ecoguss

Wpusty z Ecoguss

  • Bezpośrednie przyłącze do rur z żeliwa i tworzywa sztucznego o tej samej średnicy zewnętrznej
  • Połączenie z rurami o innej średnicy zewnętrznej za pomocą elementów przejściowych
  • Wymiary wpustów dachowych i parkingowych z Ecoguss: patrz wpusty z tworzywa sztucznego

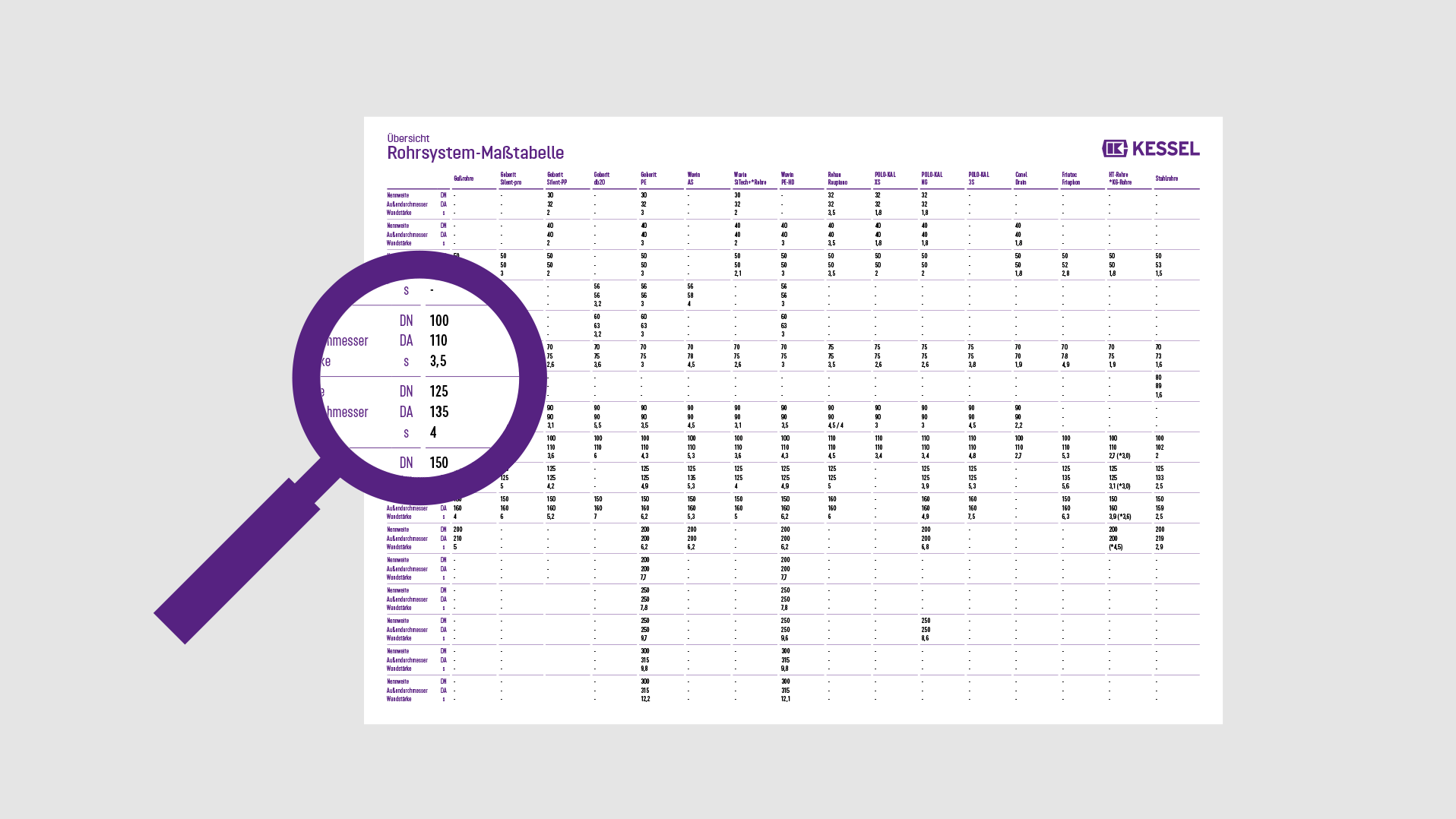

Przegląd wymiarów systemów rurowych w tabeli KESSEL

Korzystając z naszej tabeli wymiarów systemów rur, można sprawdzić, które rury można podłączyć do posiadanych wpustów. Zawiera nominalne średnice, średnice zewnętrzne i grubości ścianek powszechnie stosowanych systemów rur.

Do tabeli z wymiarami
