Separator tłuszczu EasyClean free

NS 3, Auto Mix & Pump, SonicControl

93003.02/PVS
Arkusz danych produktu w formacie PDF

KESSEL Separator tłuszczu EasyClean free, opróżniania Auto Mix & Pump, szer. powierzchni ustawiennia 841 mm, wielkości nominalne 3,00, sterownik tak, ustawienie swobodne, typ opróżniania automatyczny system opróżniania i czyszczenia, tak

  • Możliwość zmiany kierunku przepływu dzięki samouszczelniającym króćcom wymiennym (NS 2 - NS 10)
  • Czyste usuwanie zawartości zbiornika i czyszczenie bez przykrych zapachów
  • Możliwość indywidualizacji przy pomocy urządzenia sterowniczego
Nr art. 93003.02/PVS
GTIN 4026092065075
Grupa Rabatowa 60

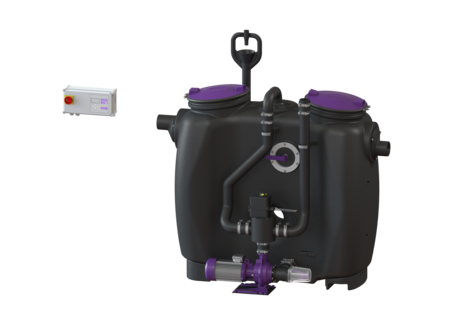

Separator tłuszczu EasyClean free NS 3, Auto Mix & Pump, SonicControl
Separator do ścieków zawierających tłuszcze jest przystosowany do swobodnego ustawienia w pomieszczeniach nieprzemarzających, a jego zbiornik nie zawiera metalowych elementów. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) jest wyposażony w zintegrowany osadnik i ma specjalnie wyprofilowane dno, które umożliwia szybkie i całkowite usuwanie zawartości. Dwie szczelne zapachowo pokrywy z zamknięciami szybkomocującymi umożliwiają łatwy dostęp w celu wyczyszczenia lub konserwacji. Innowacyjny system „Schredder-Mix“ ze zintegrowanym rozdrabniaczem dokonuje homogenizacji i przetłoczenia zawartości zbiornika. Czyszczenie i usuwanie zawartości zbiornika bez obecności przykrych zapachów następuje przy tym poprzez znajdującą się na zewnątrz pompę z zaworem 2-drożnym i siłownikiem, którą można oddzielić od zbiornika urządzenia przy pomocy zasuwy odcinającej. Sterowanie w pełni automatycznym przebiegiem programu następuje przy pomocy przyjaznego w użyciu urządzenia sterowniczego z kilkuwierszowym wyświetlaczem, które przy pomocy kontaktu bezpotencjałowego można włączyć w system zarządzania budynkiem (BMS). Przy pomocy opcjonalnie dostępnego zdalnego sterowania można uruchomić czyszczenie i opróżnianie z oddalonego miejsca. Dzięki zindywidualizowanemu programowi czyszczenia z funkcją szybkiego wyboru można dopasować czyszczenie do warunków panujących na miejscu. Po usunięciu zawartości w zbiorniku pozostają maks. 3 litry objętości resztkowej osadów. Przy pomocy w pełni zautomatyzowanego płukania instalacji wody pitnej można zagwarantować spełnienie wymogów rozporządzenia w sprawie jakości wody przeznaczonej do spożycia przez ludzi. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Zasuwa odcinająca: tak Wariant opróżniania: Auto Mix & Pump System „Schredder-Mix“: tak Osadnik: tak Wielkość nominalna (NS): 3,00 SonicControl: tak Urządzenie do opróżniania: Pompa opróżniająca Urządzenie napełniające wg DIN 1988: tak Typ opróżniania: automatyczny system opróżniania i czyszczenia Zasilanie wodą: 2 zawory elektromagnetyczne 1" Nośność (DIN 19901): F3 Cechy ogólne Materiał: PE Norma: EN 1825: 2004 Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: gotowy do instalacji (komponenty elektryczne, części łączące do podłączenia w miejscu instalacji) Zakres dostawy: Połączenie bagnetowe do wozu asenizacyjnego Wymiary Ciężar netto: 155 kg Ciężar brutto: 180 kg Powierzchnia ustawienia, dł.: 1736 mm Powierzchnia ustawienia, szer.: 841 mm Powierzchnia potrzebna do ustawienia, wys.: 1767 mm Wymiary transportowe, długość: 1500 mm Wymiary transportowe, szerokość: 680 mm Wymiary transportowe, wysokość: 1458 mm Wymiar opakowania: dł.: 1900 mm Wymiar opakowania: szer.: 1050 mm Wymiar opakowania: wys.: 1520 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 65 Przewód tłoczny (DA): 75 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 985 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1055 mm Wielkość nominalna odpływu (DA): 110 mm Wielkość nominalna odpływu (DN): 100 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury HT wg DIN 19560, PP lub AS Otwór serwisowy: 420 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: fioletowy Blokada: Zamknięcie szybkomocujące Szczelność: odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 300 l Całkowita pojemność: 600 l Zawartość osadnika: 300 l Tłuszcz odseparowany: 120 l Przenośnik Pompa: SPF 300 KE 2.0 Liczba pomp: 1 Ciężar, pompa: 44 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 6,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,87 Stopień ochrony pompy: IP 55 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 60 m³/h Maks. wys. podnoszenia: 17 m Prędkość obrotowa: 2850 U/min Pobór mocy P1: 3,6 kW Pobór mocy P2: 3 kW Tryb roboczy: S2 - 30 min Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 400 V Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wirnik promieniowy z rozdrabniaczem Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: tak Włącznik ochrony silnika: tak Wymagane zabezpieczenie (RCD): 30 mA Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: nie Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : nie System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 400 V
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
28792 GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V 28792 Opis
915860-M Urządzenie do pobierania próbek DN 100, Typ München 915860-M Opis
915860-NBG Urządzenie do pobierania próbek DN 100, Typ NBG 915860-NBG Opis
915870 Urządzenie do pobierania próbek DN 100/150, Odpływ pionowy 915870 Opis
915871 Urządzenie do pobierania próbek DN 100/150, Odpływ poziomy 915871 Opis
916601 Zdalne sterowanie RemoteControl 916601 Opis
917413 Szafka sterownicza do montażu natynkowego 917413 Opis
917414 Szafa do zabudowy do montażu podtynkowego 917414 Opis
  Tytuł Nr art.
680003 Uszczelka DN 150 680003 Opis
680126 Obejma do węża d: 110 mm 680126 Opis
680128 Uszczelka DN 200 680128 Opis
680164 Śruba 10x3, A2 680164 Opis
680275 Zawór Zawór 2-drożny 680275 Opis
680329 Zasuwa odcinająca DN 100, tworzywo sztuczne, pozioma 680329 Opis
680342 Sterownik Auto Mix & Pump, 6,5 , 7,5 i 10 A 680342 Opis
680434 Wąż przyłączeniowy DN 100, dł.: 100 mm 680434 Opis
680435 Króciec dopływowy do separatora tłuszczu NS 2-4 680435 Opis
680437 Króciec wylotowy do separatora tłuszczu NS 2-4 680437 Opis
680439 Konstrukcja wlotu/wylotu do separatora tłuszczu NS 2-10 680439 Opis
680555 Wąż przyłączeniowy z obejmami do węża, DN 75, dł.: 100 mm 680555 Opis
680832 Siłownik Wersja kierunek przepływu w lewo/w prawo 680832 Opis
85047 Zaworem elektromagnetycznym 1" 85047 Opis
913109 Okienko wziernikowe do separatora tłuszczu EasyClean 913109 Opis
916904 Pokrywa d: 420 mm, od 04/2004 916904 Opis
917004 Zamknięcie do pokrywy 420 mm, do 04/2004 917004 Opis
917204 Uszczelka do pokrywy d: 420 mm 917204 Opis
917854 Wirnik promieniowy z płytą tnącą i wirnikiem, 3,0 kW 917854 Opis
917855 Płyta tnąca do pomp 3,0 kW 917855 Opis
917856 Pompa zamienna SPF 300 KE 2.0 Homogenizator, 3,0 kW 917856 Opis
  • Materiał (material): PE
  • Znak CE (ce_kennzeichnung): tak
  • Wariant opróżniania (entsorgungsvariante): Auto Mix & Pump
  • Sterownik (schaltgeraet): tak
  • Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
  • Urządzenie do opróżniania (entsorgungseinrichtung): Pompa opróżniająca
  • Sposób zabudowy (einbausituation): ustawienie swobodne
  • System „Schredder-Mix“ (schredder_mix_system): tak
  • Wielkość nominalna (NS) (nenngroesse): 3
  • Osadnik (schauglas): tak
  • Urządzenie napełniające wg DIN 1988 (fuelleinrichtung): tak
  • Powierzchnia ustawienia, szer. (aufstellflaeche_breite): 841  mm
  • Powierzchnia ustawienia, dł. (aufstellflaeche_laenge): 1.736  mm
