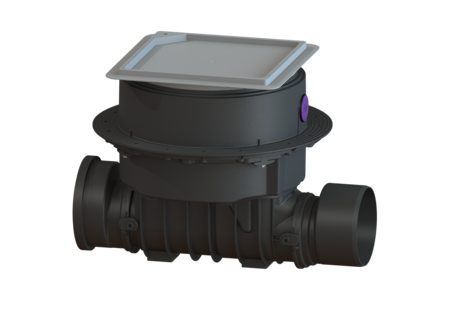

Zawór przeciwzalewowy Staufix SWA

DN 200,płyta podł.,do wklej. płytek

Arkusz danych produktu w formacie PDF

KESSEL Zawór przeciwzalewowy Staufix SWA, ścieków Ścieki bez fekaliów, wielkość nominalna (DN) 200, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, 2 mechaniczne klapy zwrotne, wymiar zewnętrzny (DZ) 200 mm, zamknięcie Lock & Lift

  • Łatwe przezbrojenie do Staufix FKA lub Pumpfix F
  • Szybka i łatwa konserwacja bez użycia narzędzi
  • Dostępny jako kompletny zestaw lub zestaw modułowy

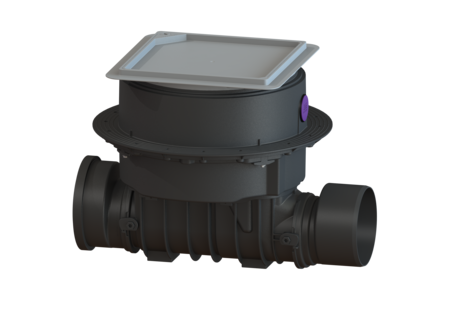

Nr art. 73200.10X
GTIN 4026092073544
Grupa Rabatowa 30

Zawór przeciwzalewowy Staufix SWA DN 200,płyta podł.,do wklej. płytek
Zawór przeciwzalewowy klasy premium do ścieków bez fekaliów jest wyposażony w dwie klapy mechaniczne, które zamykają się samoczynnie podczas przepływu zwrotnego. Jedna klapa zwrotna służy jednocześnie jako ręczne zamknięcie awaryjne. Modułowy system elementów KESSEL pozwala na bezproblemowe przezbrojenie istniejących urządzeń do zaworu przeciwzalewowego klasy premium Staufix FKA lub zaworu przeciwzalewowego z pompą Pumpfix F. Wersja Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 200 Średnica zewnętrzna (DA): 200 mm Wskazówka dotycząca wielkości nominalnej: hydraulicznie odpowiada DN 150 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Ochrona przeciwzalewowa: Typ 2 Wymiary Ciężar netto: 14 kg Ciężar brutto: 19,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 9 mm Głębokość zabudowy: 516 - 669 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 720 mm Szerokość: 590 mm Wymiar opakowania: dł.: 720,5 mm Wymiar opakowania: szer.: 590 mm Wymiar opakowania: wys.: 348 mm Zbiornik/korpus Wariant króćca: Z króćcem bosym i kielichem Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
Zestaw do przezbr. Staufix FKA DN 100-200, od 01/2011, kabel 5 m 80093 Opis
Zestaw do przezbr. Pumpfix F DN 100-200, od 01/2011, płyta podłogowa 80098 Opis
Przedłużka Wysokość: 200 mm 83070 Opis
Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. 83073 Opis
Przedłużka Wysokość: 360 mm, z kołnierzem na środku 83075 Opis
  Tytuł Nr art.
Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. 680101 Opis
Uszczelka do nasady, od 07/2014 680150 Opis
Uszczelka do pokrywy, System 330 mm 686114 Opis
Lejek kontrolny z uszczelką 70214 Opis
Zestaw uszczelniający dla pokryw zamykających dzielonych 70318 Opis
Pokrywa zamykająca Staufix SWA Strona dopływu 80013 Opis
Pokrywa zamykająca Staufix SWA Strona odpływu 80014 Opis
Część wsuwana z klapy napęd. mechani., zatrzask klapy 80041 Opis
Pokrywa wodoszczelna, wklejenia płytek 830052 Opis
Króciec bosy DN 200, z uszczelką 83084 Opis
Kielich DN 200, z uszczelką 83088 Opis
  • Wielkość nominalna (DN) (nennweite): 200
  • Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
  • Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
  • Znak CE (ce_kennzeichnung): tak
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
  • Długość (laenge): 720  mm
  • Szerokość (breite): 590  mm
  • Ochrona przeciwzalewowa (rueckstauschutz): Typ 2
