Zawór przeciwzalewowy Staufix SWA
DN 200, swobodny
KESSEL Zawór przeciwzalewowy Staufix SWA, ścieków Ścieki bez fekaliów, wielkość nominalna (DN) 200, swobodny przewód kanalizacyjny, typ pokrywy pokrywa ochronna, 2 mechaniczne klapy zwrotne, wymiar zewnętrzny (DZ) 200 mm, zamknięcie Zamknięcie zatrzaskowe
- Łatwe przezbrojenie do Staufix FKA lub Pumpfix F
- Szybka i łatwa konserwacja bez użycia narzędzi
- Dostępny jako kompletny zestaw lub zestaw modułowy
| Nr art. | 73200.10 |
|---|---|
| GTIN | 4026092046715 |
| Grupa Rabatowa | 30 |

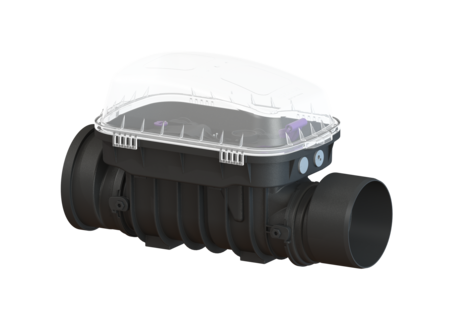

Zawór przeciwzalewowy Staufix SWA DN 200, swobodny
Zawór przeciwzalewowy klasy premium do ścieków bez fekaliów jest wyposażony w dwie klapy mechaniczne, które zamykają się samoczynnie podczas przepływu zwrotnego. Jedna klapa zwrotna służy jednocześnie jako ręczne zamknięcie awaryjne. Modułowy system elementów KESSEL pozwala na bezproblemowe przezbrojenie istniejących urządzeń do zaworu przeciwzalewowego klasy premium Staufix FKA lub zaworu przeciwzalewowego z pompą Pumpfix F. Wersja Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 200 Średnica zewnętrzna (DA): 200 mm Wskazówka dotycząca wielkości nominalnej: hydraulicznie odpowiada DN 150 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: swobodny przewód kanalizacyjny Stan w momencie dostawy: gotowy do instalacji Ochrona przeciwzalewowa: Typ 2 Wymiary Ciężar netto: 8 kg Ciężar brutto: 13,5 kg Spadek: 9 mm Długość: 720 mm Szerokość: 350 mm Wysokość: 422 mm Wymiar opakowania: dł.: 719,5 mm Wymiar opakowania: szer.: 350 mm Wymiar opakowania: wys.: 421,7 mm Zbiornik/korpus Wariant króćca: Z króćcem bosym i kielichem Cechy pokrywy Typ pokrywy: pokrywa ochronna Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: przezroczysty Pokrywy, Szerokość: 350 mm Pokrywy, Wysokość: 165 mm Pokrywy, Długość: 542 mm Blokada: Zamknięcie zatrzaskowe
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Lejek kontrolny z uszczelką | 70214 | Opis |
 | Zestaw uszczelniający dla pokryw zamykających dzielonych | 70318 | Opis |
 | Pokrywa zamykająca Staufix SWA Strona dopływu | 80013 | Opis |
 | Pokrywa zamykająca Staufix SWA Strona odpływu | 80014 | Opis |
 | Część wsuwana z klapy napęd. mechani., zatrzask klapy | 80041 | Opis |
 | Pokrywa ochronna przezroczysty | 83031 | Opis |
 | Nasada do mocowania pokrywy ochronnej | 83032 | Opis |
 | Króciec bosy DN 200, z uszczelką | 83084 | Opis |
 | Kielich DN 200, z uszczelką | 83088 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 200
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
swobodny przewód kanalizacyjny
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- Długość (laenge): 720 mm
- Szerokość (breite): 350 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 2
