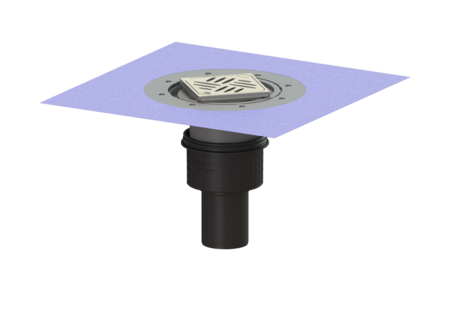

Wpust obiektowy Ecoguss
DN 80, pion.I Variofix, Kratka design
KESSEL Wpust obiektowy Ecoguss, wielkość nominalna (DN) 80, króciec pionowy, typ pokrywy Kratka design, syfonem wodny, regulowany w trzech wymiarach, maks. wys. posadzki 24 mm, zamknięcie Lock & Lift
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48483.53 |
|---|---|
| GTIN | 4026092052914 |
| Grupa Rabatowa | 40 |
Wpust obiektowy Ecoguss DN 80, pion.I Variofix, Kratka design
Wpust podłogowy/stropowy Ecoguss jest stosowany w połączeniu z nasadą wykonaną ze stali nierdzewnej, Ecoguss i tworzywa sztucznego pochodzącego z recyklingu do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest trwale odporny na 350 agresywnych mediów zgodnie z listą odporności, jest odporny na temperaturę i ma trwale wolną od korozji powierzchnię. Może być poddawany krótkotrwałej obróbce płomieniowej w temperaturze od 100 do 400 stopni Celsjusza. Dysza wylotowa nadaje się do podłączenia do rur SML. Wyrównanie potencjałów nie jest wymagane. Wersja System: 125 Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 80 Średnica zewnętrzna (DA): 83 mm Syfon: wodny Aprobata: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Wymiary Ciężar netto: 2,4 kg Ciężar brutto: 3,31 kg Średnica: 135 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 135 mm Szerokość: 135 mm Wymiar opakowania: dł.: 490 mm Wymiar opakowania: szer.: 275 mm Wymiar opakowania: wys.: 495 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss resistant Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Długość: 120 mm Min. wysokość powłoki: 10 mm Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Maks. grubość podłogi : 24 mm Nasada: regulowany w trzech wymiarach Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis |
 | Korpus Ecoguss DN 80, Odpływ pionowy | 48483 | Opis |
 | Mata hydroizolacyjna do płynnych uszczelnień zespolonych | 48651 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis |
 | Kratka design Oval, Lock & Lift | 680225 | Opis |
 | Kratka design KESSEL, Lock & Lift | 680226 | Opis |
 | Kratka design Spot, Lock & Lift | 680238 | Opis |
 | Kratka design Slot, Lock & Lift | 680239 | Opis |
 | Klucz do Lock&Lift | 680702 | Opis |
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 80
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534
