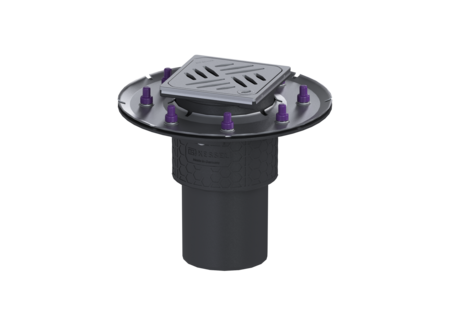

Wpust obiek.Practicus doc.koł.usz
DN 100, pionowy, Kratka design
KESSEL Wpust obiek.Practicus doc.koł.usz, dł. pokrywy 120 mm, króciec pionowy, wielkość nominalna (DN) 100, syfonem wodny, typ pokrywy Kratka design, kratka design Kessel, uszczelnienie nasadzie przez Krawędź przyłączeniowa
- Higiena: trwały i higieniczny materiał, całkowicie odporny na korozję
- Izolacja akustyczna: doskonała ochrona przeciwdźwiękowa potwierdzona przez Instytut Frauenhofera
- Ochrona przeciwpożarowa: możliwość połączenia z wkładem przeciwpożarowym Fire-Kit
Nr art. | 45219.63 |
---|---|
GTIN | 4026092052594 |
Grupa Rabatowa | 10 |
Wpust obiek.Practicus doc.koł.usz DN 100, pionowy, Kratka design
Wpust podłogowy/stropowy Practicus z tworzywa sztucznego służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający oraz wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Z nasadą z ABS z teleskopową regulacją wysokości. Wpust spełnia szczególne wymagania w zakresie izolacyjności akustycznej zgodnie z pomiarami Instytutu Frauenhofera w Stuttgarcie. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,9 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Syfon: wodny Wymiary Ciężar netto: 2,81 kg Ciężar brutto: 3,44 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 273 mm Szerokość: 273 mm Wymiar opakowania: dł.: 400 mm Wymiar opakowania: szer.: 300 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Liczba odpływów: 1 Przyłącze króćca dopływowego/odpływowego: Króciec wylotowy nadaje się do połączenia z rurami SML. Materiał korpusu wpustu: PP Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 120 mm Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Nasada: z regulowaną wysokością Materiał nasady: ABS
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis | |
Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis | |
Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis | |
Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis | |
Elastomerowa mata hydroizolacyjna do System 125, Beton wodoszczelny | 48981 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis | |
Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis | |
Korpus Practicus Docisk. kołn. uszcz., DN100,odpł. pion. | 45219 | Opis | |
Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis | |
Docisk. kołnierz uszczel. Ecoguss System 125, z zaciskami mocującymi | 48407 | Opis | |
Kratka design Oval, Lock & Lift | 680225 | Opis | |
Kratka design KESSEL, Lock & Lift | 680226 | Opis | |
Kratka design Cross, Lock & Lift | 680235 | Opis | |
Kratka design Parade, Lock & Lift | 680236 | Opis | |
Kratka design Festival, Lock & Lift | 680237 | Opis | |
Kratka design Spot, Lock & Lift | 680238 | Opis | |
Kratka design Slot, Lock & Lift | 680239 | Opis | |
Kratka design Sticks, Lock & Lift | 680240 | Opis | |
Klucz do Lock&Lift | 680702 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper): PP
- Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał ramy (rahmen_material): Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck): ABS
- Wariant króćca (stutzen_ausfuehrung): pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
