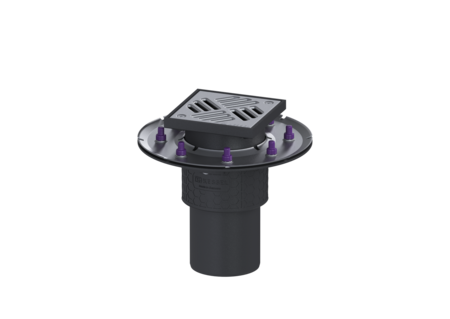

Wpust obiek.Practicus doc.koł.usz
DN 100, pionowy, Kratka szczelinowa
KESSEL Wpust obiek.Practicus doc.koł.usz, dł. pokrywy 138 mm, króciec pionowy, wielkość nominalna (DN) 100, syfonem wodny, typ pokrywy Kratka szczelinowa, kratka design Kessel, uszczelnienie nasadzie przez Krawędź przyłączeniowa
- Higiena: trwały i higieniczny materiał, całkowicie odporny na korozję
- Izolacja akustyczna: doskonała ochrona przeciwdźwiękowa potwierdzona przez Instytut Frauenhofera
- Ochrona przeciwpożarowa: możliwość połączenia z wkładem przeciwpożarowym Fire-Kit
| Nr art. | 45219.11 |
|---|---|
| GTIN | 4026092033098 |
| Grupa Rabatowa | 10 |
Wpust obiek.Practicus doc.koł.usz DN 100, pionowy, Kratka szczelinowa
Wpust podłogowy/stropowy Practicus z tworzywa sztucznego służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający oraz wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Z nasadą z ABS z teleskopową regulacją wysokości. Wpust spełnia szczególne wymagania w zakresie izolacyjności akustycznej zgodnie z pomiarami Instytutu Frauenhofera w Stuttgarcie. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 2 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Syfon: wodny Wymiary Ciężar netto: 2,87 kg Ciężar brutto: 3,5 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 273 mm Szerokość: 273 mm Wymiar opakowania: dł.: 400 mm Wymiar opakowania: szer.: 300 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Liczba odpływów: 1 Przyłącze króćca dopływowego/odpływowego: Króciec wylotowy nadaje się do połączenia z rurami SML. Materiał korpusu wpustu: PP Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 138 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 138 mm Materiał ramy: ABS Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: Kessel Szerokość ramy: 150 mm Długość ramy: 150 mm Nasada: z regulowaną wysokością Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Elastomerowa mata hydroizolacyjna do System 125, Beton wodoszczelny | 48981 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
PP
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
ABS
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
