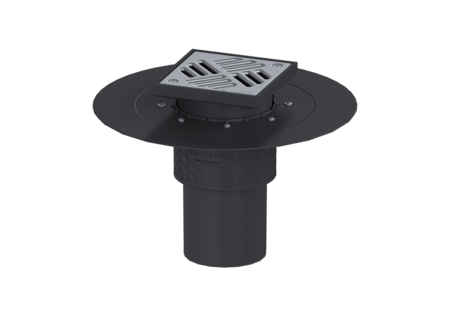

Wpust podłog. Practicus kołnier.
DN 100, pionowy, Kratka szczelinowa
KESSEL Wpust podłog. Practicus kołnier., dł. pokrywy 138 mm, króciec pionowy, wielkość nominalna (DN) 100, typ pokrywy Kratka szczelinowa, kratka design Kessel
- Higiena: trwały i higieniczny materiał, całkowicie odporny na korozję
- Izolacja akustyczna: doskonała ochrona przeciwdźwiękowa potwierdzona przez Instytut Frauenhofera
- Ochrona przeciwpożarowa: możliwość połączenia z wkładem przeciwpożarowym Fire-Kit
| Nr art. | 45218.11 |
|---|---|
| GTIN | 4026092033180 |
| Grupa Rabatowa | 10 |
Wpust podłog. Practicus kołnier. DN 100, pionowy, Kratka szczelinowa
Wpust podłogowy/stropowy Practicus z tworzywa sztucznego służy do odwodnienia punktowego i jest wyposażony w kołnierz do przyklejenia hydroizolacji oraz wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Z nasadą z ABS z teleskopową regulacją wysokości. Kołnierz o szerokości 50 mm do przyklejenia hydroizolacji przeznaczony jest do uszczelnień zespolonych, zgodnie z normą DIN 18534, dla wszystkich klas obciążenia wodą. Kołnierz luźny służy do zaciskania membran uszczelniających z tworzyw sztucznych i elastomerów oraz hydroizolacji bitumicznych na zimno, dlatego nadaje się tylko do stosowania w barierach przeciwwilgociowych. Wpust spełnia szczególne wymagania w zakresie izolacyjności akustycznej zgodnie z pomiarami Instytutu Frauenhofera w Stuttgarcie. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Kołnierz do uszczelnień klejonych (odpowiedni do barier przeciwwilgociowych) Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 2 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm ATEX: nie Syfon: w zestawie Wymiary Możliwość regulacji wysokości: 30 - 70 mm Ciężar netto: 1,66 kg Ciężar brutto: 2,25 kg Wybranie, Szerokość: 350 mm Wybranie, długość: 350 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 348 mm Szerokość: 348 mm Wymiar opakowania: dł.: 360 mm Wymiar opakowania: szer.: 360 mm Wymiar opakowania: wys.: 250 mm Zbiornik/korpus Liczba odpływów: 1 Przyłącze króćca dopływowego/odpływowego: Króciec wylotowy nadaje się do połączenia z rurami SML. Materiał korpusu wpustu: PP Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 138 mm Pokrywy, Długość: 138 mm Materiał ramy: ABS Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: Kessel Szerokość ramy: 150 mm Długość ramy: 150 mm Nasada: z regulowaną wysokością Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
| Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
| Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
PP
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
ABS
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
