Wymagana powierzchnia
Pomieszczenia przeznaczone na przepompownie ścieków muszą być na tyle duże, aby obok i nad wszystkimi elementami wymagającymi obsługi i konserwacji zapewniono przestrzeń roboczą o szerokości lub wysokości co najmniej 60 cm. Pomieszczenie, w którym zainstalowana jest przepompownia, musi być odpowiednio oświetlone oraz dobrze wentylowane.

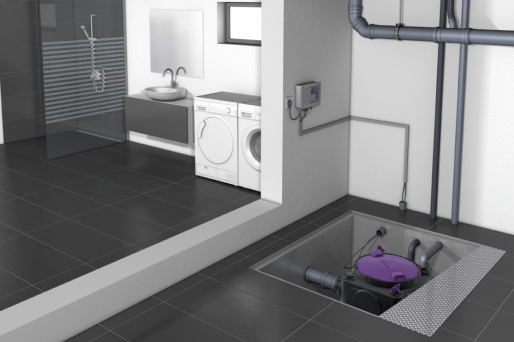

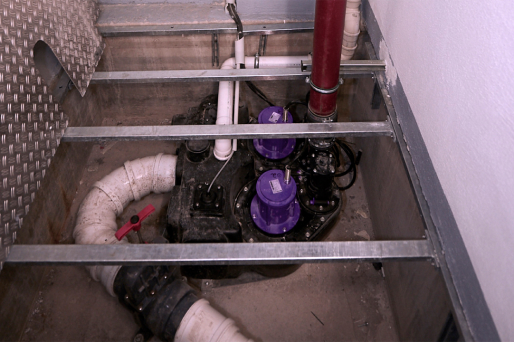

Wskazówka: Jako orientacyjną wartość można przyjąć następujące minimalne wymiary studzienek pompowych:
- W przypadku podwójnych instalacji podnoszących min. 1,40 x 1,40 m
- W przypadku pojedynczych instalacji pompowych min. 1,20 x 1,20 m
Izolacja akustyczna
Izolacja akustyczna w przepompowniach wewnętrznych to ważny aspekt, który często jest niedoceniany – ma jednak ogromne znaczenie. Przepompownie wewnętrzne są wyposażone w silniki i pompy, które podczas pracy generują hałas. Szczególnie przepompownie wewnętrzne do zabudowy wolnostojącej przenoszą dźwięk bezpośrednio do otoczenia. Aby zminimalizować niepożądane hałasy, należy przestrzegać następujących zasad:
Odległość od części mieszkalnej:
Jeśli to możliwe, przepompownie wewnętrzne powinny być umieszczone z dala od pomieszczeń mieszkalnych i sypialni, aby jeszcze bardziej ograniczyć hałas. Przewody tłoczne lub pętle tłoczne nie powinny przebiegać przez pomieszczenia mieszkalne i sypialnie.
Odizolowanie:
Aby ograniczyć drgania i wibracje, przepompownie wewnętrzne powinny być montowane na podkładkach tłumiących drgania. W przypadku firmy KESSEL są one już zawarte w zakresie dostawy. Przejście od przepompowni wewnętrznej, w szczególności do przewodu tłocznego, powinno być wykonane za pomocą elastycznego połączenia, aby zapobiec przenoszeniu drgań z przepompowni wewnętrznej na rurociągi.
Przegląd okresowy:
Przegląd okresowy przepompowni wewnętrznej jest ważny, aby zapewnić prawidłowe działanie wszystkich elementów. Części zużywające się należy wymieniać na czas, aby uniknąć niepotrzebnych odgłosów.
Należy zawsze uwzględnić w projekcie następujące elementy:
a. Przewód zasilający
b. Przewód tłoczny
c. Przewód odpowietrzający
a. Przewód doprowadzający
Wszystkie rurociągi należy zasadniczo układać w taki sposób, aby mogły się samoczynnie opróżniać. Wszystkie połączenia rurociągów muszą być wykonane w sposób elastyczny i dźwiękochłonny. Zgodnie z normą DIN 12056-4 należy przewidzieć zasuwę na dopływie.
Ogólnie dostępne są dwa rodzaje przyłączy:
- Wykorzystanie istniejących, uformowanych króćców na zbiorniku urządzenia.
- Przyłącza do bocznych miejsc na otwory. Tutaj można wykonać dopływy w różnych pozycjach i na różnych wysokościach.
b. Przewód tłoczny

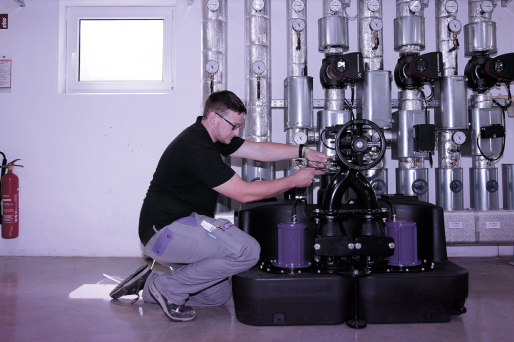

W przypadku zabudowy wolnostojącej wewnątrz budynku przewód tłoczny wychodzący z przepompowni wewnętrznej układa się zazwyczaj przed ścianą, w szybach instalacyjnych lub podwieszanych sufitach.
Przewody tłoczne wewnątrz budynków są dostępne w różnych materiałach. Najpopularniejsze to HD-PE i SML. W przypadku mniejszych wymiarów często stosuje się również rury ze stali nierdzewnej lub PVC-U. Więcej informacji można znaleźć w rozdziale Przewody tłoczne.
Przy wysokości podnoszenia powyżej 5 m i wydajności powyżej 20 m³/h zalecamy stosowanie armatury odcinającej i zaworów zwrotnych z żeliwa.
c. Przewód odpowietrzający
W przypadku urządzeń do zabudowy wolnostojącej przyłącze przewodu odpowietrzającego wykonuje się bezpośrednio na zbiorniku urządzenia.
Więcej informacji można znaleźć w rozdziale „Przewód odpowietrzający”.
