przewód tłoczny

Przewód tłoczny w przepompowni ścieków to instalacja rurowa służąca do pompowania ścieków lub wody brudnej z obszarów położonych niżej, gdzie nie ma naturalnego spadku w kierunku kanału, do wyżej położonych przewodów kanalizacyjnych lub systemów kanalizacyjnych. Woda jest transportowana przez pompę za pomocą ciśnienia i prędkości, co stawia pewne wymagania wobec przewodu tłocznego.

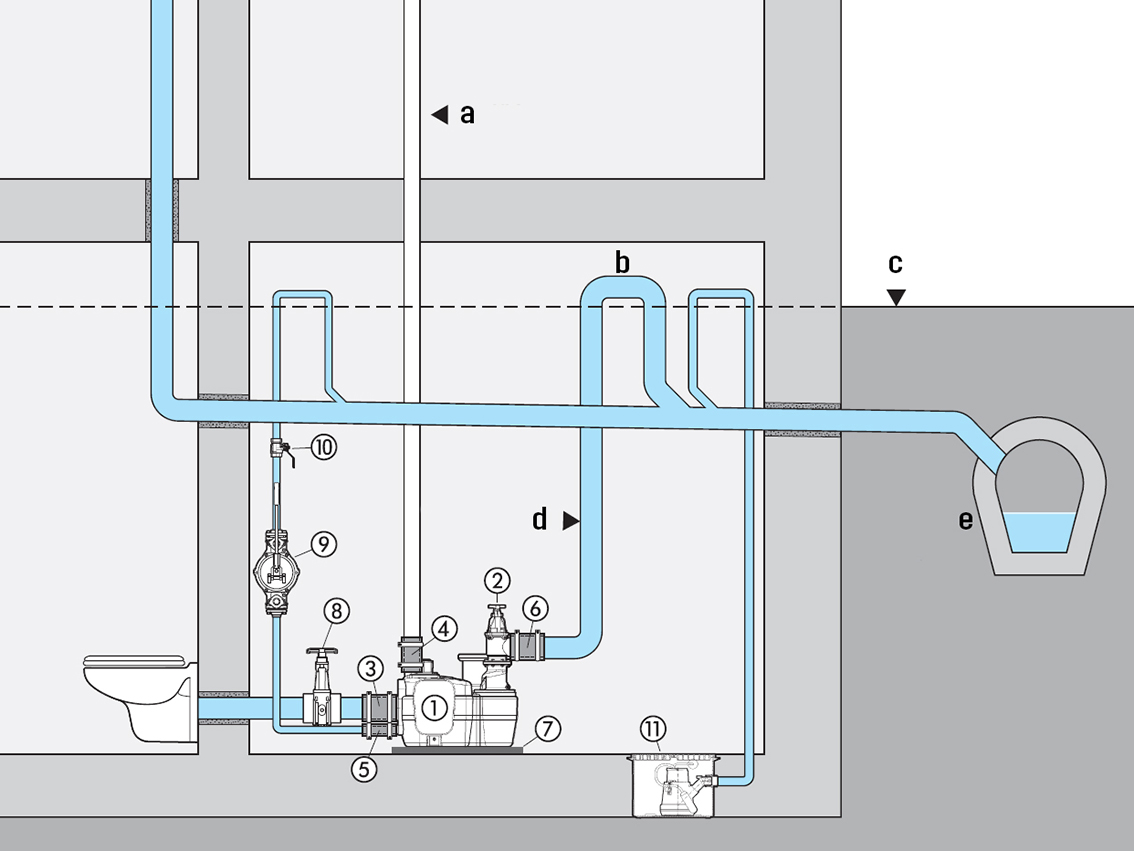

Przewód tłoczny przepompowni ścieków musi przebiegać od dna pętli przeciwzalewowej powyżej poziomu zalewania. Do przewodu tłocznego nie wolno podłączać żadnych innych przyłączy, zawory wentylacyjne są niedozwolone. Przewody tłoczne przepompowni wewnętrznej nie mogą być podłączane do pionów kanalizacyjnych, lecz zawsze do wentylowanego przykanalika lub rury zbiorczej. Jeśli przewody tłoczne uchodzą do studzienek, należy zapewnić skuteczne przekształcenie energii, np. za pomocą studzienki redukcyjnej.

Po stronie rurociągu ciśnieniowego za zawojem zwrotnym należy zainstalować zasuwę odcinającą. W przypadku przepompowni ścieków zgodnych z normą EN 12050-2 lub EN 12050-3 można zrezygnować z zasuwy odcinającej, jeśli przewód tłoczny ma średnicę < DN 80. Jeśli w przewodzie tłocznym nie ma zasuwy, zawór zwrotny musi być wyposażony w urządzenie odpowietrzające lub musi istnieć możliwość innego opróżnienia.

Zgodnie z normą DIN EN 12056-4 przewód tłoczny musi wytrzymać co najmniej 1,5-krotność maksymalnego ciśnienia pompy. Niemniej jednak należy dokładnie sprawdzić siły oddziałujące na przewód, ponieważ inne czynniki mogą wymagać zastosowania materiału rurowego o jeszcze większej wytrzymałości. Niektóre z tych czynników to:

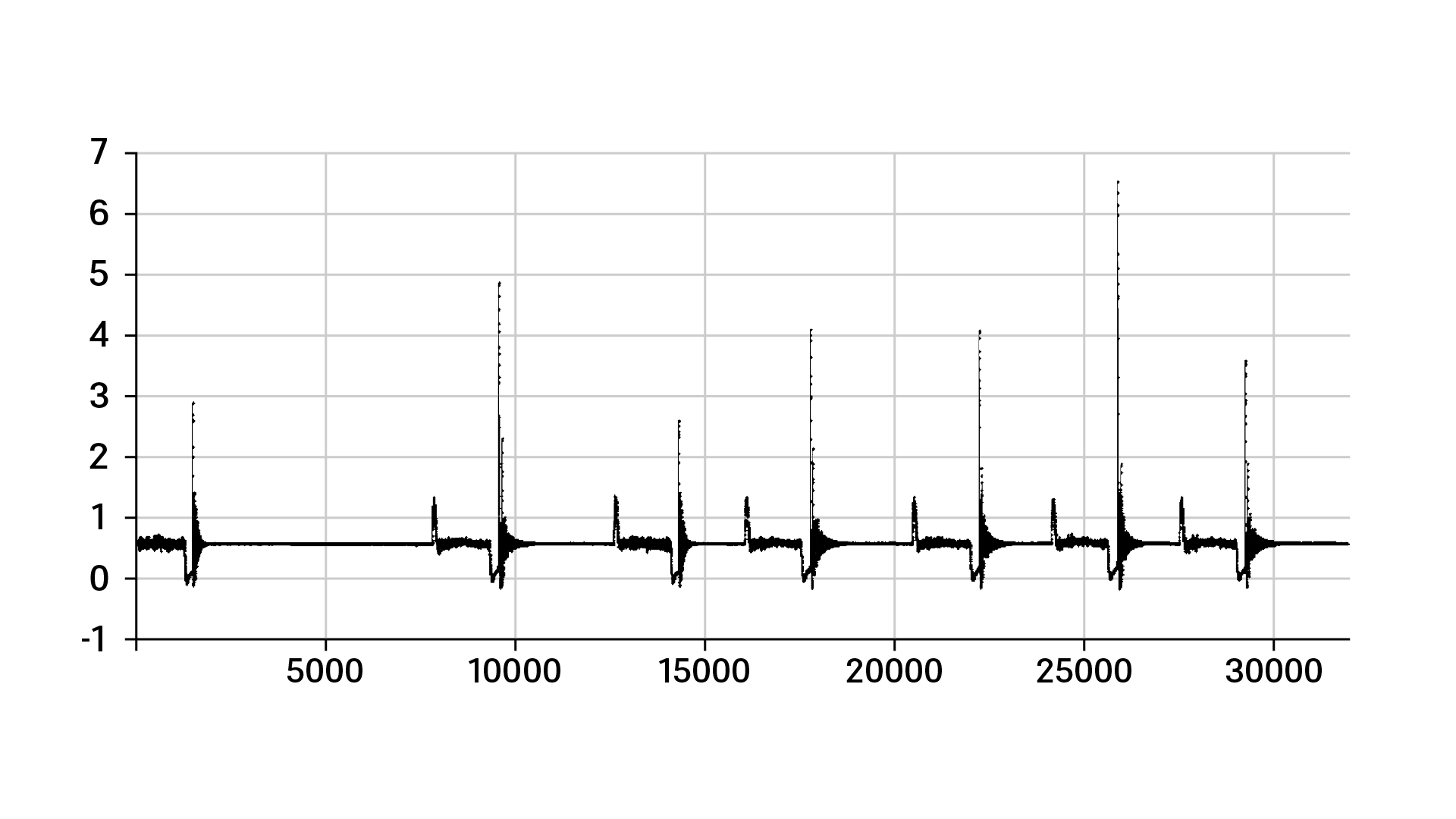

• Uderzenia ciśnieniowe 
• Obciążenia gruntowe 
• Wpływ temperatury 
• Ciśnienia próbne i płuczące 
• Długotrwała wytrzymałość i okresy gwarancji
