Przepompownia wewnętrzna w płycie podłogowej

Wskazówki dotyczące planowania

Czym wyróżnia się przepompownia wewnętrzna wbudowana w płytę podłogową?

W przypadku przepompowni wewnętrznej montowanej w płycie podłogowej zbiornik urządzenia pełni bezpośrednio funkcję szybu i jest wbudowany w płytę podłogową. Nie jest potrzebny żaden dodatkowy, zamurowany szyb betonowy.

Odpowiednie miejsce montażu

Przepompownie wewnętrzne w płycie podłogowej często umieszcza się w pomieszczeniach technicznych, przechowalniach rowerów, piwnicach lub pomieszczeniach pomocniczych. Czasami instaluje się je również bezpośrednio w garażach podziemnych. W tym przypadku należy zwrócić uwagę na możliwość przejazdu po pokrywie studzienki (patrz również klasy obciążenia dla techniki odwadniającej). 

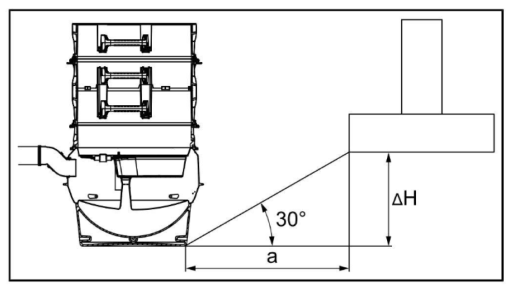

Studzienka nie może znajdować się w strefie oddziaływania sąsiednich fundamentów, tzn. minimalna odległość a = odległość między dolną krawędzią studzienki a dolną krawędzią fundamentu: 

a = ΔH x 1,73 

głębokość zabudowy

Podczas projektowania należy określić dokładną głębokość zabudowy. Wynika ona zazwyczaj z położenia przykanalika, który jest ułożony pod płytą podłogową z spadkiem w kierunku przepompowni wewnętrznej. Należy określić całkowitą głębokość od poziomu OKFFB do dna przykanalika przy dopływie do przepompowni wewnętrznej. Na podstawie tego wymiaru ustala się dokładną konfigurację produktu. 

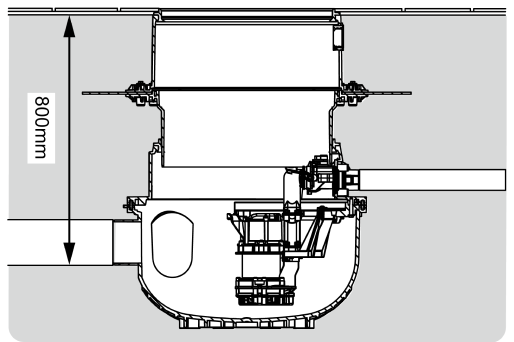

Przepompownie wewnętrzne KESSEL Aqualift M Underfloor, których studzienka nie jest dostępna ze względu na kompaktowe wymiary (LW 400), mogą być montowane na głębokości maksymalnie 80 cm (mierzonej od OKFFB do dna przykanalika przy dopływie) ze względu na dostępność w celu konserwacji.

wody gruntowe

W przypadku przepompowni zewnętrznych montowanych w płycie podłogowej należy uwzględnić głębokość zanurzenia studzienki w wodzie gruntowej i sprawdzić ją pod kątem wybranego produktu. Większość przepompowni zewnętrznych i przepompowni wewnętrznych firmy KESSEL może być zanurzona w wodzie gruntowej na głębokość do 3 m bez konieczności stosowania dodatkowych środków zabezpieczających przed wypłynięciem.

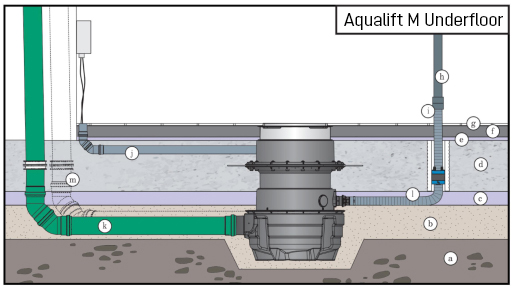

Należy zawsze uwzględnić w projekcie następujące elementy:

a. Przewód doprowadzający 
b. Przewód tłoczny 
c. Przewód odpowietrzający (w przypadku przepompowni ścieków i przepompowni wewnętrznych) 
d. Rura osłonowa na przewody elektryczne 

a. Przewód doprowadzający (przykanalik) 

  1. Przewód zasilający przepompownię wewnętrzną należy zaprojektować zgodnie z obowiązującymi normami i odpowiednio zainstalować. Wszystkie rurociągi należy ułożyć w taki sposób, aby mogły się samoczynnie opróżniać.  
  2. Przewody nie mogą być zwężane w kierunku przepływu.  
  3. Zmiany kierunku rur głównych lub zbiorczych mogą być wykonywane wyłącznie przy użyciu kolanek o kącie ≤ 45°.  
  4. Przejścia na większe wielkości nominalne należy wykonać za pomocą złączek przejściowych lub innych odpowiednich połączeń (np. uszczelek przejściowych). W przewodach zbiorczych należy montować złączki przejściowe mimośrodowe z wyrównaniem wierzchołków. W celu ułatwienia kontroli montaż w przykanalikach musi odbywać się z wyrównaniem dna.

b. Przewód tłoczny 

  1. Przewód tłoczny w przepompowni wewnętrznej w płycie podłogowej należy poprowadzić od przepompowni do najbliższego punktu odniesienia w pomieszczeniu. Zazwyczaj odbywa się to pod płytą podłogową aż do najbliższej ściany. W tym miejscu przewód tłoczny przechodzi przez płytę podłogową. 
  2. W przypadku płyty podłogowej odpornej na wilgoć przejście przez płytę podłogową należy uszczelnić. Można to zrobić za pomocą rury osłonowej z wkładką uszczelniającą lub kołnierzem murarskim. 
  3. Przewody tłoczne pod płytą podłogową są narażone na działanie gruntu i muszą być do tego przystosowane. Stosuje się tu przewody tłoczne z PE-HD lub PVC.

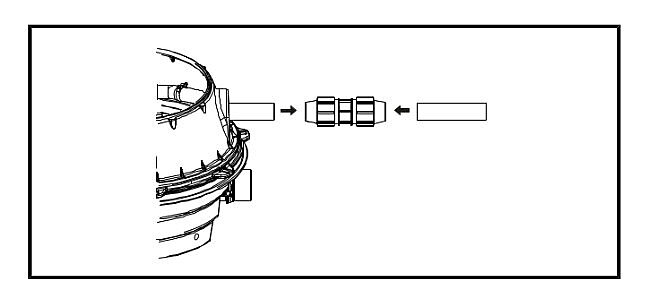

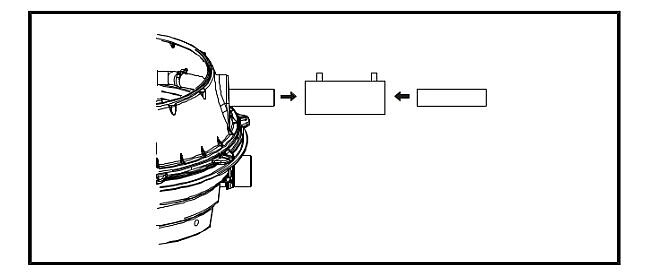

  4. W przypadku rur ciśnieniowych o mniejszych średnicach (do DN40/DA50) można skorzystać z zestawu rur ciśnieniowych KESSEL (osprzęt). W przypadku rur ciśnieniowych o większych średnicach (od DN40/DA50) firma KESSEL zaleca podłączenie standardowej rury PE dostępnej w handlu. 

c. Przewód odpowietrzający

  1. W przypadku przepompowni wewnętrznej przyłącze przewodu odpowietrzającego wykonuje się bezpośrednio na zbiorniku urządzenia w płycie podłogowej. W zależności od typu instalacji przewidziano w tym celu bezpośrednie przyłącza lub Miejsca na otwory. 
  2. Przewód odpowietrzający należy poprowadzić od przepompowni wewnętrznej do najbliższego punktu odniesienia w pomieszczeniu. Zazwyczaj odbywa się to pod płytą podłogową do najbliższej ściany. W tym miejscu przewód odpowietrzający przechodzi przez płytę podłogową. 
  3. W przypadku płyty podłogowej odpornej na wilgoć przejście przez płytę podłogową należy uszczelnić. Można to zrobić za pomocą rury osłonowej z wkładką uszczelniającą lub kołnierza murarskiego. 
  4. Przewody odpowietrzające pod płytą podłogową są narażone na działanie gruntu i muszą być do tego przystosowane. Dlatego stosuje się tutaj standardowe rury KG lub KG2000. Najmniejszy dostępny rozmiar to DN 100. Dzięki temu rura odpowietrzająca pod płytą podłogową jest układana w rozmiarze DN 100. Później, wewnątrz budynku, rurę odpowietrzającą można poprowadzić dalej za pomocą rury HT (lub podobnej) o rozmiarze co najmniej DN 70. 

d. Rura osłonowa na przewody elektryczne 

  1. W przypadku przepompowni wewnętrznej rurę osłonową na przewody elektryczne podłącza się bezpośrednio do zbiornika w płycie podłogowej. W zależności od typu instalacji przewidziano w tym celu bezpośrednie przyłącza lub miejsca na otwory. 
  2. Należy je ułożyć z niewielkim spadkiem (zalecamy 1–2%) w kierunku przepompowni wewnętrznej, aby powstała woda kondensacyjna mogła spływać, a kable nie leżały stale w wodzie. 
  3. W przypadku płyty podłogowej odpornej na wilgoć przejście przez płytę należy uszczelnić. Można to zrobić za pomocą rury osłonowej z wkładką uszczelniającą lub kołnierza murarskiego. 
  4. Rury osłonowe na przewody elektryczne pod płytą podłogową są narażone na działanie gruntu i muszą być do tego przystosowane. Dlatego stosuje się tutaj standardowe rury KG lub KG2000. Najmniejszy dostępny rozmiar to DN 100. W związku z tym rura osłonowa na przewody elektryczne pod płytą podłogową jest układana w rozmiarze DN 100. 
