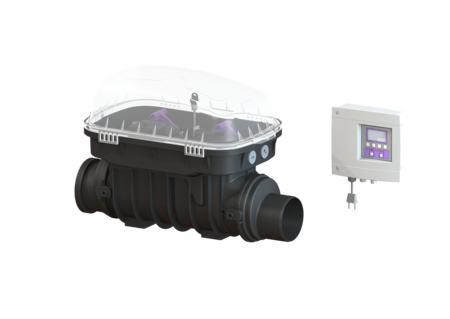

Automatyczny zawór przeciwzalewowy Staufix FKA
DN 125, swobodny
Arkusz danych produktu w formacie PDF
Automatyczny zawór przeciwzalewowy klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażony w system zamykania napędzany silnikiem, który automatycznie zamyka się w przypadku przepływu zwrotnego. Drugi system zamykania służy jako ryglowane ręcznie zamknięcie awaryjne. Sterowanie następuje przy pomocy łatwego w obsłudze urządzenia sterującego, które opcjonalnie można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które poprzez modem GSM może wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Modułowy system konstrukcyjny KESSEL umożliwia łatwe modernizowanie istniejących instalacji za pomocą zaworów przeciwzalewowych z pompą Pumpfix F.
- Pewny, napędzany silnikiem system zamykania z sondą optyczną
- Szybka i łatwa konserwacja bez użycia narzędzi
- Dostępny jako kompletny zestaw lub zestaw modułowy
| Nr art. | 84125 |
|---|---|
| GTIN | 4026092046340 |
| Grupa Rabatowa | 30 |
Automatyczny zawór przeciwzalewowy Staufix FKA DN 125, swobodny
Automatyczny zawór przeciwzalewowy klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażony w system zamykania napędzany silnikiem, który automatycznie zamyka się w przypadku przepływu zwrotnego. Drugi system zamykania służy jako ryglowane ręcznie zamknięcie awaryjne. Sterowanie następuje przy pomocy łatwego w obsłudze urządzenia sterującego, które opcjonalnie można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które poprzez modem GSM może wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Modułowy system konstrukcyjny KESSEL umożliwia łatwe modernizowanie istniejących instalacji za pomocą zaworów przeciwzalewowych z pompą Pumpfix F. Rodzaj ścieków: Ścieki zawierające fekalia Sposób zabudowy: swobodny przewód kanalizacyjny Wykonanie: Zamknięcie awaryjne: tak Stan w momencie dostawy: gotowy do instalacji Ochrona przeciwzalewowa: Typ 3 Liczba mechanicznych klap zwrotnych: 1 Liczba klap zwrotnych z napędem silnikowym: 1 Cechy ogólne: Wielkość nominalna (DN): 125 Średnica zewnętrzna (DA): 125 Kolor: czarny Norma: EN 13564 Wymiary: Długość: 645 mm Szerokość: 350 mm Wysokość: 422 mm Zbiornik / korpus podstawowy: Wariant króćca: Z króćcem bosym i kielichem Cechy pokrywy: Rodzaj pokrywy: Pokrywa ochronna Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: przezroczysty Długość: 542 mm Szerokość: 350 mm Wysokość: 165 mm Blokada: Zamknięcie zatrzaskowe Spadek: 9 mm Długość kabla: 5 m Typ silnika: KSM 140 Stopień ochrony silnika: IP 68 (3 m / 48 h) Stopień ochrony sondy: IP 68 (3 m / 48 h) Sterowanie: Urządzenie sterownicze: Comfort Napięcie robocze: 230 V Częstotliwość znamionowa: 50 Hz System samodiagnozy (SDS): tak Podtrzymywanie bateryjne : tak Wyświetlacz wielowierszowy: tak Funkcja dziennika zdarzeń: tak Złącze USB: tak Złącze GSM: tak Kontakt bezpotencjałowy: opcjonalny Stopień ochrony urządzenia sterowniczego: IP 54 Długość przewodu sieciowego urządzenia sterującego: 1,4 m Rodzaj pomiaru poziomu: optyczny Instrument do rozpoznania poziomu: sonda optyczna Czujnik alarmowy: Sonda optyczna
