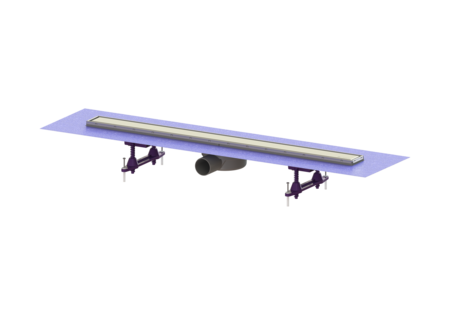

Odpływ liniowy Linearis Compact
dł. 850 mm, DN 50, WaD, pokrywa V2A, K3
KESSEL Odpływ liniowy Linearis Compact, długość 850 mm, wielkość nominalna (DN) 50, odwodnienie przez odpływ liniowy, typ pokrywy pokrywa ze stali nierdzewnej, uszczelnienie nasadzie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534
- Indywidualny wygląd z odwracaną pokrywą
- Niewielka głębokość zabudowy
- Najwyższe standardy ochrony przeciwpożarowej
| Nr art. | 45600.64M |
|---|---|
| GTIN | 4026092078921 |
| Grupa Rabatowa | 10 |
Odpływ liniowy Linearis Compact dł. 850 mm, DN 50, WaD, pokrywa V2A, K3
Odpływ liniowy Linearis Compact z przyspawanym korpusem z ABS jest przystosowany do odwodnienia liniowego wewnątrz pomieszczeń. Pokrywę można odwrócić do wklejenia płytek. Z gotowymi otworami na wodę przesiąkającą i syfonem. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: przygotowany Uszczelnienie na nasadzie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 0,6 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 0,7 Przepustowość (l/s) bez nadpiętrzenia: 0,5 mm Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm ATEX: nie Syfon: wodny Wymiary Ciężar netto: 2,28 kg Ciężar brutto: 2,8 kg Wymiary zewnętrzne, długość: 915 mm Głębokość zabudowy: 80 - 140 mm Szerokość: 191 mm Wysokość: 80 mm Wymiar opakowania: dł.: 1280 mm Wymiar opakowania: szer.: 260 mm Wymiar opakowania: wys.: 130 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Cechy pokrywy Typ pokrywy: pokrywa ze stali nierdzewnej Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Materiał ramy: Stal nierdzewna 14301 Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: opcjonalnie do wklejenia płytek Szerokość ramy: 66 mm Długość ramy: 850 mm Maks. grubość podłogi : 15 mm Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite):
50
- Materiał korpusu wpustu (material_grundkoerper):
ABS
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Długość ramy (rahmen_laenge): 850 mm
