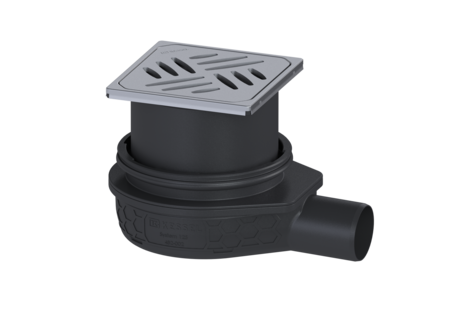

Wpust podłogowy Ultraflat 79
DN 50, Kratka design Kessel
KESSEL Wpust podłogowy Ultraflat 79, króciec boczny, wielkość nominalna (DN) 50, regulacji wysokości 88 - 139 mm, typ pokrywy Kratka design, zamknięcie niezaryglowany, kratka design Kessel
- Niewielka głębokość zabudowy
- Naukowo potwierdzona izolacja akustyczna
- Pokrywy w różnym stylu
| Nr art. | 44700.62 |
|---|---|
| GTIN | 4026092080924 |
| Grupa Rabatowa | 10 |
Wpust podłogowy Ultraflat 79 DN 50, Kratka design Kessel
Wpust podłogowy Ultraflat 79 nadaje się do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z tworzywa sztucznego jest wyposażony w wyjmowany syfon w nasadzie. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: opcjonalny Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 0,9 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,1 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm Syfon: wodny Wymiary Możliwość regulacji wysokości: 88 - 139 mm Ciężar netto: 0,85 kg Ciężar brutto: 1,01 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 227 mm Szerokość: 163 mm Wysokość: 79 mm Wymiar opakowania: dł.: 247 mm Wymiar opakowania: szer.: 247 mm Wymiar opakowania: wys.: 180 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 120 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada: niezaryglowany Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Kształt nasady: Kwadratowa Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 50/40 | 27118 | Opis |
 | Zestaw montażowy do korpusu Ultraflat 54 i Ultraflat 79 | 44702 | Opis |
 | Kołnierz z zamknięciem zatrzasko. Der Ultraflache 79, Ecoguss, Practicus | 44703 | Opis |
 | Sitko na zanieczyszczenia do „Ultraflat 54” i „Ultraflat 79”, S125 | 44704 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Syfon Megastop | 48550 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Kratka design Kessel, V2A, L 15 | 48225 | Opis |
 | Kratka design KESSEL, stal nierdzewna | 680227 | Opis |
 | Kratka design Oval, stal nierdzewna | 680228 | Opis |
 | Kratka design Cross, stal nierdzewna | 680229 | Opis |
 | Kratka design Parade, stal nierdzewna | 680230 | Opis |
 | Kratka design Festival, stal nierdzewna | 680231 | Opis |
 | Kratka design Spot, stal nierdzewna | 680232 | Opis |
 | Kratka design Slot, stal nierdzewna | 680233 | Opis |
 | Kratka design Sticks, stal nierdzewna | 680234 | Opis |
 | Syfon do „Der Ultraflache 79” | 680696 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD |
- Wielkość nominalna (DN) (nennweite):
50
- Materiał korpusu wpustu (material_grundkoerper):
ABS
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
boczny
