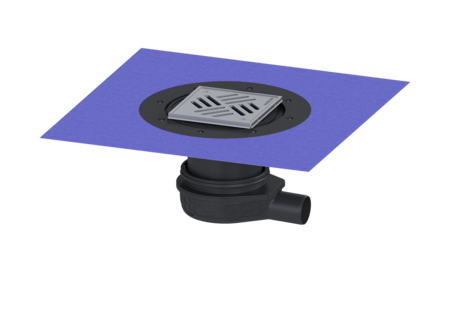

wpust podłogowy Der Ultraflache79
DN 50, Variofix, kratka szcz. przykr.
Wpust podłogowy „Der Ultraflache 79” jest przystosowany do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z tworzywa sztucznego jest wyposażony w wyjmowany syfon w nasadzie.
- Niewielka głębokość zabudowy
- Naukowo potwierdzona izolacja akustyczna
- Pokrywy w różnym stylu
Nr art. | 44700.51 |
---|---|
GTIN | 4026092080931 |
Grupa Rabatowa | 10 |
wpust podłogowy Der Ultraflache79 DN 50, Variofix, kratka szcz. przykr.
Wpust podłogowy „Der Ultraflache 79” jest przystosowany do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z tworzywa sztucznego jest wyposażony w wyjmowany syfon w nasadzie. Wersja System: 125 SonicControl: opcjonalny uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Zasilanie wodą: W0-I wys. zamknięcia wodnego: 50 mm przepustowość (l/s) z nadpiętrzeniem 10 mm: 1,2 przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,3 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm Wymiary Możliwość regulacji wysokości: 119 - 174 mm Ciężar netto: 2,27 kg Ciężar brutto: 2,27 kg Możliwość regulacji wysokości: Nasada teleskopowa szer.: 312 mm Wysokość: 79 mm długość: 312 mm Wymiar opakowania: szer.: 190 mm Wymiar opakowania: wys.: 310 mm Wymiar opakowania: dł.: 390 mm Zbiornik/korpus liczba odpływów: 1 Materiał korpusu wpustu: ABS System: boczny Cechy pokrywy typ pokrywy: Kratka szczelinowa materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny pokrywy, szer.: 138 mm pokrywy, wys.: 9 mm pokrywy, długość: 138 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada pokrywy: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Długość ramy: 150 mm Materiał ramy: 150 mm Kształt nasady: Kwadratowa Materiał nasady: ABS Syfon: z
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Przejściówka DN 50/40 | 27118 | Opis | |
Zestaw montażowy do korp. Ultraf 54 u.79 | 44702 | Opis | |
Sitko System 125 | 44704 | Opis | |
Przedłuzka z kołnierzem do uszczelniania | 48403 | Opis | |
Przedłużka z kołnierzm | 48404 | Opis | |
Syfon Multistop, System 125 | 48500 | Opis | |
Łącznik z koł. do uszcz. klejonych, s125 | 48900 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka z ABS, z odpł. bocznym, DN 50 | 48989 | Opis | |
Syfon do „Der Ultraflache 79” | 680696 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 50
- Materiał korpusu wpustu (material_grundkoerper): ABS
- materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał ramy (rahmen_material): Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck): ABS
- System (stutzen_ausfuehrung): boczny
- typ pokrywy (abdeckungsart): Kratka szczelinowa
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Blokada pokrywy (verriegelung): przykręcony
- Syfon (geruchsverschluss): z
