Jak obliczyć poziom zalewania?
Na początku należy zadać sobie pytanie, czy zabezpieczenie przed cofką jest konieczne. Najpierw należy określić poziom zalewania. Z czysto formalnego punktu widzenia poziom zalewania może zostać ustalony przez lokalne władze. Nie zwalnia to jednak projektanta z obowiązku dokładnej analizy lokalnej sytuacji z uwzględnieniem fizycznej zasady połączonych naczyń. W ten sposób mogą wyniknąć zupełnie inne poziomy zalewania.
W przypadku braku danych obowiązują następujące zasady:
- W przypadku terenu płaskiego: powierzchnia jezdni wraz z chodnikiem lub pasem bocznym (DIN-EN 12056)
- W przypadku terenu nachylonego: 15 cm powyżej poziomu najbliższego studzienki kanalizacyjnej, patrząc w kierunku przeciwnym do kierunku przepływu (norma Ö-Norm B2501)
- W przypadku podłączonych studzienek zbiorczych: górna krawędź pokrywy studzienki
Zalecenie firmy KESSEL – zachowaj bezpieczną odległość!
Zawsze należy planować bezpieczny poziom zalewania z zachowaniem bezpiecznej odległości od fizycznego poziomu zalewania!
- Fizyczny poziom cofki
Statyczny rozkład wody w wyniku działania rur komunikujących - Odstęp bezpieczeństwa
Niezbędna odległość między fizycznym poziomem spiętrzenia a poziomem zalewania - Przyjmowany poziom zalewania
Dynamiczny rozkład wody spowodowany ciśnieniem cofki i przepływem źródłowym

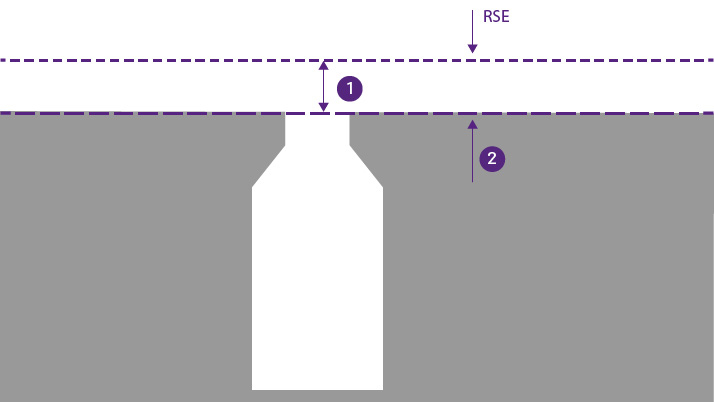

1: +15 cm marginesu bezpieczeństwa
2: fizyczny poziom zalewania
bezpieczna odległość
Co mówią na ten temat inne przepisy.
Austria: ÖNORM B 2501 = 15 cm
Szwajcaria: SN 592 000 = 10 cm
Różne przepisy lokalne = od 10 do 30 cm
DIN EN 12056-4:
„Nawierzchnia drogi to jezdnia wraz z chodnikami i poboczami” (odpowiada to około 15 cm)
Dlatego: Zalecenie KESSEL dotyczące bezpiecznego poziomu zalewania = fizyczny poziom zalewania = górna krawędź jezdni plus 15 cm odstępu bezpieczeństwa
Poziom odniesienia
W kolejnym kroku należy określić decydujący poziom punktów odpływowych jako wartość odniesienia. Decydujące znaczenie ma tutaj:
- w przypadku punktów odpływowych ścieków – poziom wody w syfonie
- w przypadku wody opadowej – górna krawędź punktu odpływowego (ruszt)
W kolejnym kroku należy sprawdzić, które z tych punktów odpływowych znajdują się poniżej poziomu zalewania i w związku z tym wymagają zabezpieczenia.
W przypadku punktów odpływowych dla ścieków decydująca jest wysokość syfonu (GVH). Należy ją porównać z poziomem zalewania (RSE).
