Woda deszczowa i ochrona przeciwzalewowa zgodnie z normą DIN 1986-100

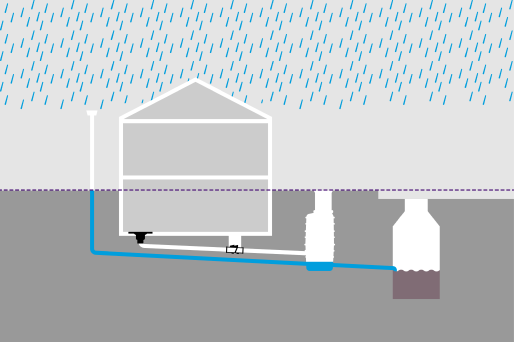

Zgodnie z normą DIN 1986-100 punkty odpływowe wody deszczowej muszą być podłączone do publicznej sieci kanalizacyjnej oddzielnie od ścieków bytowych. Jeśli takie punkty odpływowe znajdują się poniżej poziomu zalewania, należy je zatem oddzielnie zabezpieczyć przed przepływem zwrotnym. Tylko w nielicznych wyjątkowych przypadkach woda deszczowa może być odprowadzana razem ze ściekami bytowymi przez centralne zabezpieczenie przed przepływem zwrotnym.
Powierzchnia odprowadzająca opady A w m²: 5 m²
Nominalna intensywność opadów r 5,100 w l/(s*ha): 648 l/(s*ha)
Współczynnik odpływu C niedopuszczalny w tym przypadku

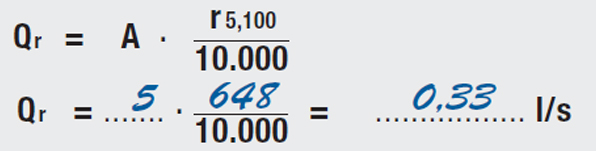

Wzór i obliczenia patrz rysunek po lewej stronie
Współczynnik opadu projektowego r5 = opad pięciominutowy
Czas trwania opadu = 300 s
Ilość padającego deszczu
= Qr x czas trwania opadu = 0,33 l/s x 300 s = 99 l ≙ 99 dm3

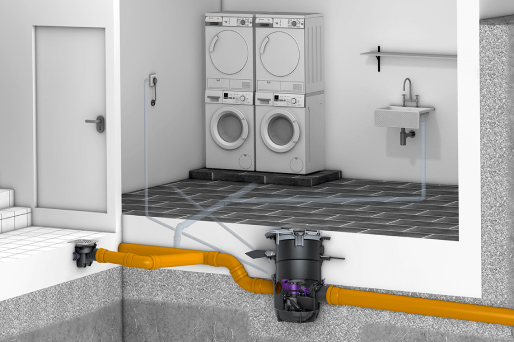

Powierzchnia podstawy wejścia do piwnicy bez stopni
A = 1 m2 = 100 dm2
Wysokość wymaganego progu drzwiowego
h = ilość wody deszczowej / powierzchnia = 99 dm3 / 100 dm2 = 0,99 dm = 9,9 cm
Próg drzwiowy musi mieć minimalną wysokość 9,9 cm, aby w przypadku przepływu zwrotnego w kanale można było zatrzymać wodę deszczową spływającą do piwnicy przez zakładany czas 5 minut.
Produkty firmy KESSEL do zabezpieczeń zbiorczych
Do zabezpieczenia zbiorczego można zastosować zawory przeciwzalewowe typu 2, 3 i 5 oraz hybrydowe systemy odwadniające (zawory przeciwzalewowe z pompami i przepomopownie hybrydowe), do których można podłączyć wiele obiektów odwadniających. Odpowiednimi rozwiązaniami są na przykład modele Staufix, Pumpfix i Ecolift firmy KESSEL.
