Wpusty podłogowe

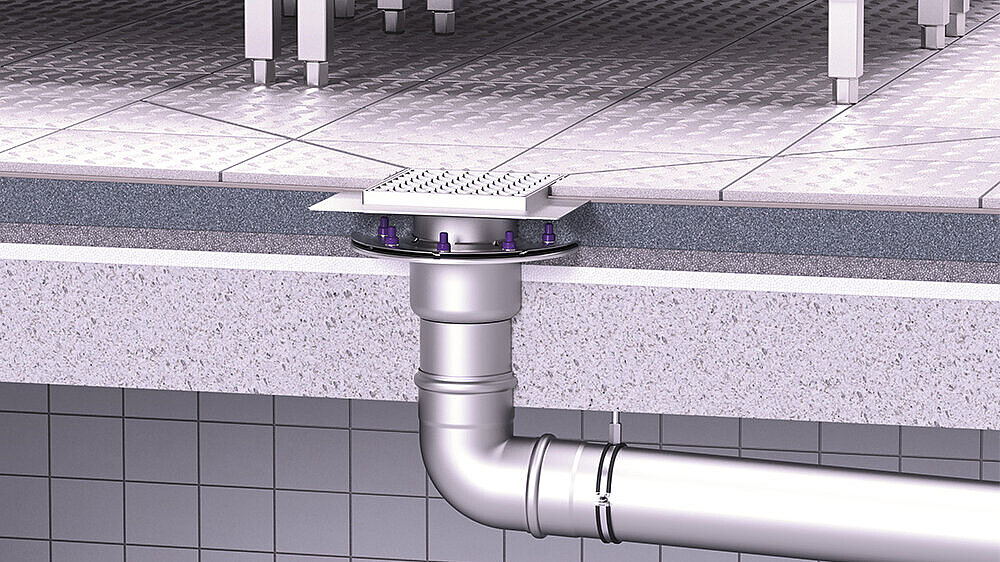

Duża wydajność. Absolutna higiena. Niewiarygodna trwałość: na naszych wpustach podłogowych serii Ferrofix można polegać. Dzięki temu możliwe jest ich uniwersalne zastosowanie w przemyśle i obiektach komercyjnych.

Wszędzie tam, gdzie obowiązują specjalne przepisy dotyczące higieny, nie ma miejsca na kompromisy. Użyty materiał, jakim jest stal nierdzewna 1.4301 (1.4571 na żądanie), sprawia że wpusty podłogowe serii Ferrofix są przystosowane do najbardziej wymagających zastosowań np. w gastronomii.

Oba modułowe systemy elementów łączonych 125 i 185 oferują liczne możliwości kombinacji z wykorzystaniem naszych wpustów podłogowych. Na żądanie wpust Ferrofix dostępny jest również w jako superpłaska wersja specjalna ze stali nierdzewnej V2A – idealnie nadając się do modernizacji budynków. Warianty remontowe o niewielkiej głębokości zabudowy od 100 do 107 mm są szczególnie kompaktowe. Jednoczęściowe wpusty są dostarczane do wyboru z krawędzią przyłączeniową lub z kołnierzem do przyklejenia hydroizolacji.

Przegląd konstrukcji

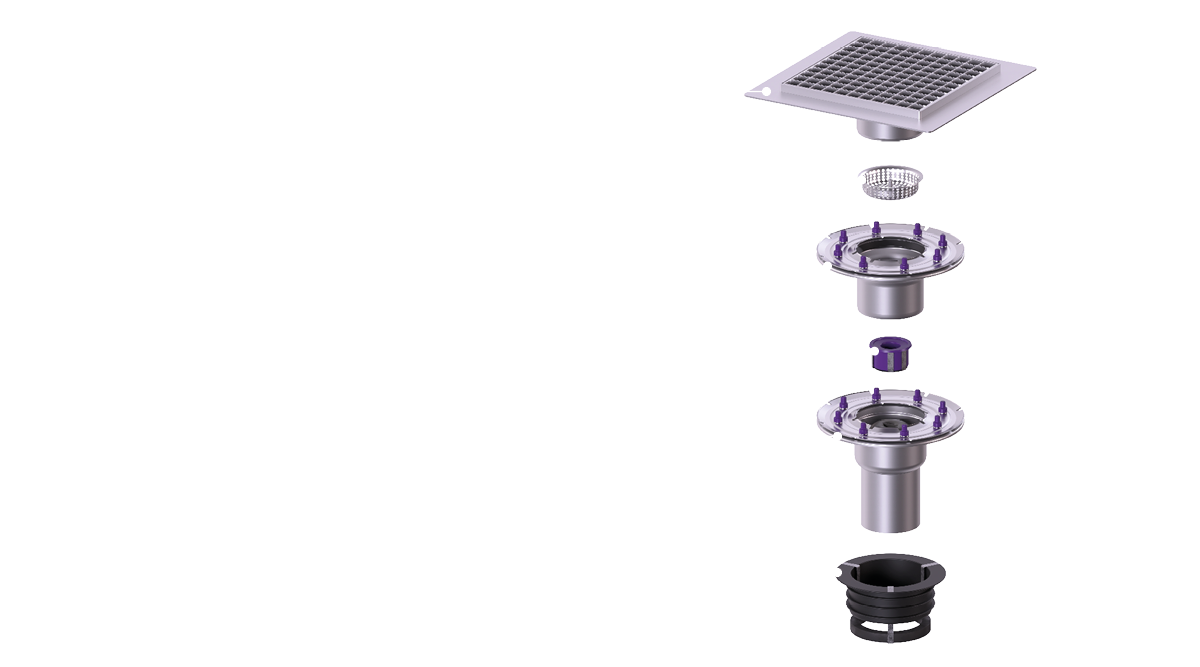

Jedynie współdziałanie poszczególnych elementów zapewnia niezawodne i bezpieczne odwodnienie budynku. Ilustracja pokazuje, z jakich poszczególnych elementów składa się element Ferrofix.

Modułowy system elementów łączonych Ferrofix

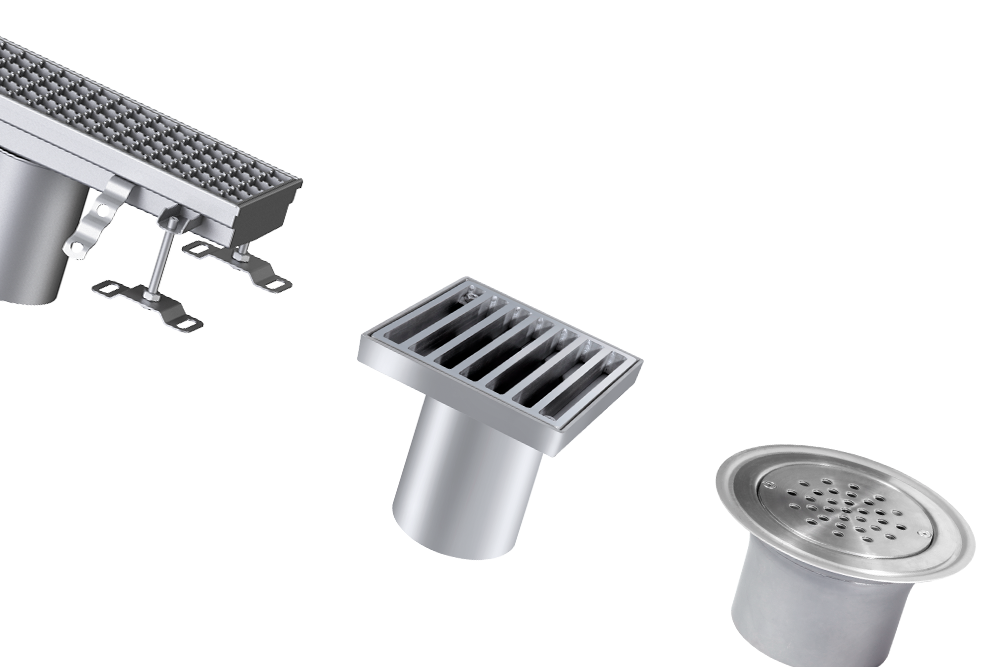

Czy mają zastosowanie specjalne wymagania pod kątem ochrony przeciwpożarowej lub izolacji akustycznej? Czy wymagany jest szczególny kształt? Czy kratka musi spełniać określone warunki w związku niezawodnością eksploatacji? Na wszystkie te pytania można odpowiedzieć krótko: Ferrofix. Modułowy system elementów łączonych pozwala na elastyczne zestawianie ze sobą elementów techniki odpływowej.

Odpowiednie rozwiązanie na każdą okoliczność

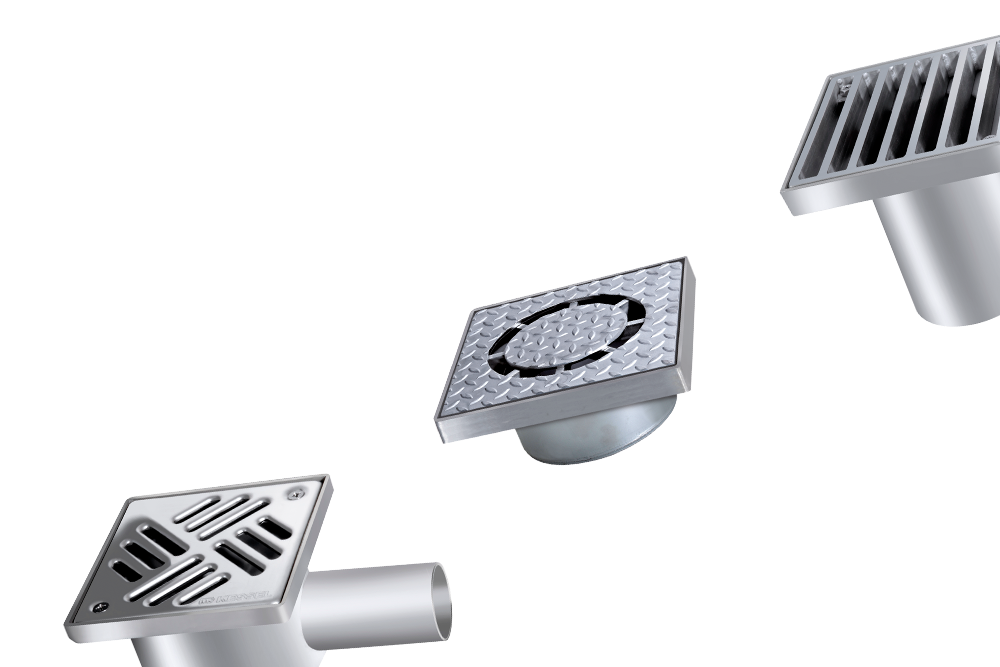

Każdy obiekt ma swoje cechy szczególne, każdy sposób użytkowania ma inne wymagania. Różne możliwości indywidualnego dostosowania sprawiają, że wpusty podłogowe idealnie pasują do swojego zadania. Antypoślizgowa kratka osłonowa, osadnik czy wkładka przeciwpożarowa? W ofercie KESSEL zawsze znajdziesz odpowiedni produkt.

Więcej możliwości indywidualnego dopasowania

Opcjonalnie oferujemy również nasze wpusty rynnowe, wanny podłogowe i wpusty Ferrofix podłogowe z króćcem odpływowym Variofix ze stali nierdzewnej. Zapewnia on elastyczność podczas montażu wpustów rynnowych i wanien podłogowych, umożliwiając kompensację odchyleń do 5 milimetrów na każdy króciec w dowolnym kierunku.

Wpust obiektowy Ferrofix System 125


Odpływ pionowy

  Klasa obciążeniaWielkość nominalna (DN)SyfonUszczelnienie na nasadzie Nr art.
54210.2054210.20 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54210.20
Opis
54210.2154210.21 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54210.21
Opis
54210.5254210.52 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54210.52
Opis
54210.6154210.61 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54210.61
Opis
54230.2054230.20 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54230.20
Opis
54230.2154230.21 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54230.21
Opis
54230.5254230.52 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54230.52
Opis
54230.6154230.61 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54230.61
Opis

  Klasa obciążeniaWielkość nominalna (DN)SyfonUszczelnienie na nasadzie Nr art.
54410.2054410.20 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54410.20
Opis
54410.2154410.21 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54410.21
Opis
54410.5254410.52 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54410.52
Opis
54410.6154410.61 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54410.61
Opis
54430.2054430.20 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54430.20
Opis
54430.2154430.21 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54430.21
Opis
54430.5254430.52 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54430.52
Opis
54430.6154430.61 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54430.61
Opis

Odpływ poziomy

  Klasa obciążeniaWielkość nominalna (DN)SyfonUszczelnienie na nasadzie Nr art.
54400.2054400.20 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54400.20
Opis
54400.2154400.21 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54400.21
Opis
54400.5254400.52 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54400.52
Opis
54400.6154400.61 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54400.61
Opis
54420.2054420.20 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54420.20
Opis
54420.2154420.21 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54420.21
Opis
54420.5254420.52 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54420.52
Opis
54420.6154420.61 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54420.61
Opis

  Klasa obciążeniaWielkość nominalna (DN)SyfonUszczelnienie na nasadzie Nr art.
54200.2054200.20 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54200.20
Opis
54200.2154200.21 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54200.21
Opis
54200.5254200.52 L 15 (EN 1253-1) 70 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54200.52
Opis
54200.6154200.61 L 15 (EN 1253-1) 70 wodny Krawędź przyłączeniowa 54200.61
Opis
54220.2054220.20 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54220.20
Opis
54220.2154220.21 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54220.21
Opis
54220.5254220.52 L 15 (EN 1253-1) 100 wodny załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 54220.52
Opis
54220.6154220.61 L 15 (EN 1253-1) 100 wodny Krawędź przyłączeniowa 54220.61
Opis

Korpus Ferrofix System 125


Odpływ pionowy

  Wielkość nominalna (DN)Syfon Nr art.
5441054410 70 wodny 54410
Opis
5443054430 100 wodny 54430
Opis

  Wielkość nominalna (DN)Syfon Nr art.
5421054210 70 wodny 54210
Opis
5423054230 100 wodny 54230
Opis

  Wielkość nominalna (DN)Syfon Nr art.
5431054310 70 wodny 54310
Opis
5433054330 100 wodny 54330
Opis

Odpływ poziomy

  Wielkość nominalna (DN)Syfon Nr art.
5440054400 70 wodny 54400
Opis
5442054420 100 wodny 54420
Opis

  Wielkość nominalna (DN)Syfon Nr art.
5430054300 70 wodny 54300
Opis
5432054320 100 wodny 54320
Opis

  Wielkość nominalna (DN)Syfon Nr art.
5420054200 70 wodny 54200
Opis
5422054220 100 wodny 54220
Opis

Wpust obiektowy Ferrofix System 185


Odpływ boczny

  Klasa obciążeniaSyfonDługośćSzerokośćPowierzchnia Nr art.
5515755157 M 125 (EN 1253-1) wodny 206  mm 206  mm 55157
Opis
5515855158 M 125 (EN 1253-1) wodny 300  mm 300  mm 55158
Opis

  Klasa obciążeniaSyfonDługośćSzerokośćPowierzchnia Nr art.
5515355153 M 125 (EN 1253-1) wodny 206  mm 206  mm 55153
Opis
5515455154 M 125 (EN 1253-1) wodny 300  mm 300  mm 55154
Opis

  Klasa obciążeniaSyfonDługośćSzerokośćPowierzchnia Nr art.
5515555155 M 125 (EN 1253-1) wodny 230  mm 230  mm 55155
Opis
5515655156 M 125 (EN 1253-1) wodny 300  mm 300  mm 55156
Opis

  Klasa obciążeniaSyfonDługośćSzerokośćPowierzchnia Nr art.
5515155151 M 125 (EN 1253-1) wodny 206  mm 206  mm 55151
Opis
5515255152 M 125 (EN 1253-1) wodny 300  mm 300  mm 55152
Opis

  Klasa obciążeniaSyfonDługośćSzerokośćPowierzchnia Nr art.
5514755147 M 125 (EN 1253-1) wodny 206  mm 206  mm 55147
Opis
5514855148 M 125 (EN 1253-1) wodny 300  mm 300  mm 55148
Opis

  Klasa obciążeniaSyfonDługośćSzerokośćPowierzchnia Nr art.
5514955149 M 125 (EN 1253-1) wodny 230  mm 230  mm 55149
Opis
5515055150 M 125 (EN 1253-1) wodny 300  mm 300  mm 55150
Opis

Nasada Ferrofix System 185

Z kołnierzem do przyklejania hydroizolacji 15 mm

  Klasa obciążeniaTyp pokrywyDługośćSzerokośćMateriał pokrywy Nr art.
5513055130 L 15 / M 125 (EN 1253-1) Ruszt kratowy 206  mm 206  mm Stal nierdzewna 14301 55130
Opis
5513155131 L 15 / M 125 (EN 1253-1) Ruszt kratowy 300  mm 300  mm Stal nierdzewna 14301 55131
Opis
5513655136 L 15 / M 125 (EN 1253-1) Ruszt drabinkowy 206  mm 206  mm Stal nierdzewna 14301 55136
Opis
5513755137 L 15 / M 125 (EN 1253-1) Ruszt drabinkowy 300  mm 300  mm Stal nierdzewna 14301 55137
Opis
5514455144 L 15 (EN 1253-1) Ruszt kratowy  mm 250  mm Stal nierdzewna 14301 55144
Opis

Z kołnierzem do przyklejania hydroizolacji 6 mm

  Klasa obciążeniaTyp pokrywyDługośćSzerokośćMateriał pokrywy Nr art.
5513255132 L 15 / M 125 (EN 1253-1) Ruszt kratowy 230  mm 230  mm 55132
Opis
5513355133 L 15 / M 125 (EN 1253-1) Ruszt kratowy 300  mm 300  mm 55133
Opis
5513855138 L 15 / M 125 (EN 1253-1) Ruszt drabinkowy 230  mm 230  mm 55138
Opis
5513955139 L 15 / M 125 (EN 1253-1) Ruszt drabinkowy 300  mm 300  mm 55139
Opis
5514555145 L 15 (EN 1253-1) Ruszt kratowy 250  mm 250  mm 55145
Opis

Z krawędzią przyłączeniową

  Klasa obciążeniaTyp pokrywyDługośćSzerokośćMateriał pokrywy Nr art.
5513455134 L 15 / M 125 (EN 1253-1) Ruszt kratowy 206  mm 206  mm Stal nierdzewna 14301 55134
Opis
5513555135 L 15 / M 125 (EN 1253-1) Ruszt kratowy 300  mm 300  mm Stal nierdzewna 14301 55135
Opis
5514055140 L 15 / M 125 (EN 1253-1) Ruszt drabinkowy 206  mm 206  mm Stal nierdzewna 14301 55140
Opis
5514155141 L 15 / M 125 (EN 1253-1) Ruszt drabinkowy 300  mm 300  mm Stal nierdzewna 14301 55141
Opis
5514255142 L 15 (EN 1253-1) Nasada higieniczna 250  mm 250  mm Stal nierdzewna 14301 55142
Opis
5514355143 L 15 (EN 1253-1) Nasada higieniczna 250  mm 250  mm Stal nierdzewna 14301 55143
Opis
5514655146 L 15 (EN 1253-1) Ruszt kratowy 250  mm Stal nierdzewna 14301 55146
Opis

Korpus Ferrofix System 185


Odpływ boczny

  Wielkość nominalna (DN)SyfonZawartość osadnika Nr art.
5510555105 100 wodny 55105
Opis

  Wielkość nominalna (DN)SyfonZawartość osadnika Nr art.
5511555115 100 wodny 55115
Opis

  Wielkość nominalna (DN)SyfonZawartość osadnika Nr art.
5512555125 100 wodny 55125
Opis

  Wielkość nominalna (DN)SyfonZawartość osadnika Nr art.
5512055120 100 wodny 55120
Opis

  Wielkość nominalna (DN)SyfonZawartość osadnika Nr art.
5511055110 100 wodny 55110
Opis

  Wielkość nominalna (DN)SyfonZawartość osadnika Nr art.
5510055100 100 wodny 55100
Opis

Wpust remontowy Ferrofix

Z krawędzią przyłączeniową

  Klasa obciążeniaTyp pokrywyWielkość nominalna (DN)DługośćSzerokośćMateriał pokrywyPowierzchnia Nr art.
5930559305 L 15 (EN 1253-1) Ruszt kratowy 50 223  mm 148  mm Stal nierdzewna 14301 59305
Opis

Z kołnierzem do przyklejania hydroizolacji

  Klasa obciążeniaTyp pokrywyWielkość nominalna (DN)DługośćSzerokośćMateriał pokrywyPowierzchnia Nr art.
5931559315 L 15 (EN 1253-1) Ruszt kratowy 50 273  mm 248  mm Stal nierdzewna 14301 59315
Opis

Najlepsze rozwiązanie dzięki SmartSelect

Wystarczy, że wprowadzisz dane dotyczące sposobu zabudowy i wymagania dotyczące osprzętu a SmartSelect poprowadzi Cię bezpośrednio do wyboru odpowiedniego produktu.
