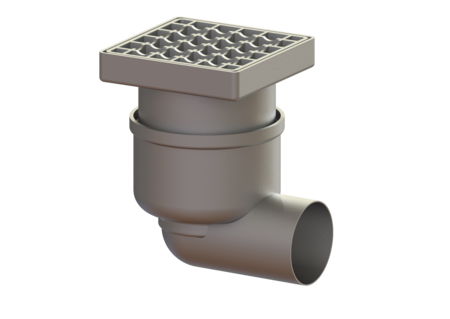

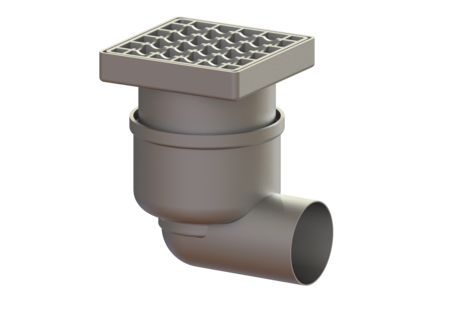

Wpust podłogowy/stropowy Ferrofix
DN 70, boczny, Kratka, Stal nierdzewna
KESSEL Wpust podłogowy/stropowy Ferrofix, System 125, wielkość nominalna (DN) 70, typ pokrywy Ruszt kratowy, dł. pokrywy 138 mm, króciec boczny, z regulowaną wysokością, wymiar zewnętrzny (DZ) 78 mm, pojemność 33,12 dm³
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Wysoka wydajność drenażu
Nr art. | 54400.20 |
---|---|
GTIN | 4026092056448 |
Grupa Rabatowa | 70 |
Wpust podłogowy/stropowy Ferrofix DN 70, boczny, Kratka, Stal nierdzewna
Wpust podłogowy/stropowy Ferrofix ze stali nierdzewnej służy do odwodnienia punktowego i jest wyposażony w wyjmowany syfon ze stali nierdzewnej, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Syfon: wodny Wymiary Ciężar netto: 3,17 kg Ciężar brutto: 3,69 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 181 mm Szerokość: 142 mm Wymiar opakowania: dł.: 386 mm Wymiar opakowania: szer.: 286 mm Wymiar opakowania: wys.: 300 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Ruszt kratowy Materiał pokrywy: Stal nierdzewna 14301 Pokrywy, Szerokość: 138 mm Pokrywy, Długość: 138 mm Blokada: niezaryglowany Klasa obciążenia: L 15 (EN 1253-1) Szerokość ramy: 150 mm Długość ramy: 150 mm Nasada: z regulowaną wysokością Materiał nasady: Stal nierdzewna 14301
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Przedłużka S125, z dociskowym kołnierzem uszczel. | 54187 | Opis | |
Przedłużka System 125, boczny dopływ DN 50/40 | 54189 | Opis | |
Przedłużka System 125, Stal nierdzewna V2A | 54900 | Opis | |
Przedłużka S125, kołnierz do przyklejenia hydroiz. | 54901 | Opis | |
Przedłużka System 125, boczny dopływ DN 50 | 54902 | Opis | |
Przedłużka | 54903 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper): Stal nierdzewna 14301
- Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck): Stal nierdzewna 14301
- Wariant króćca (stutzen_ausfuehrung): boczny
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
