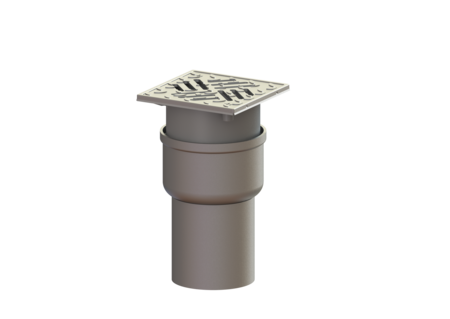

Wpust podłogowy/stropowy Ferrofix
DN 100, pionowy, Kratka szczelinowa
KESSEL Wpust podłogowy/stropowy Ferrofix, System 125, wielkość nominalna (DN) 100, typ pokrywy Kratka szczelinowa, dł. pokrywy 138 mm, króciec pionowy, z regulowaną wysokością, wymiar zewnętrzny (DZ) 110 mm, pojemność 22,97 dm³
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Wysoka wydajność drenażu

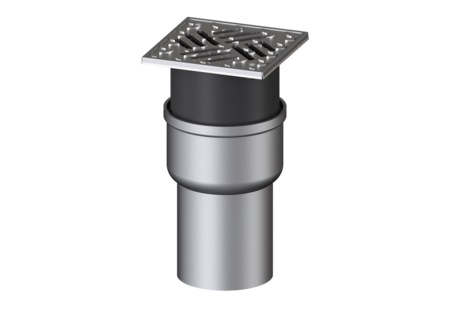

| Nr art. | 54430.61 |
|---|---|
| GTIN | 4026092053485 |
| Grupa Rabatowa | 70 |
Wpust podłogowy/stropowy Ferrofix DN 100, pionowy, Kratka szczelinowa
Wpust podłogowy/stropowy Ferrofix ze stali nierdzewnej służy do odwodnienia punktowego i jest wyposażony w wyjmowany syfon ze stali nierdzewnej, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Wymiary Ciężar netto: 2,24 kg Ciężar brutto: 2,59 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 142 mm Szerokość: 142 mm Wymiar opakowania: dł.: 390 mm Wymiar opakowania: szer.: 190 mm Wymiar opakowania: wys.: 310 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Pokrywy, Szerokość: 138 mm Pokrywy, Długość: 138 mm Blokada: przykręcony Klasa obciążenia: L 15 (EN 1253-1) Klasa antypoślizgowości: R11 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 150 mm Długość ramy: 150 mm Nasada: z regulowaną wysokością Materiał nasady: ABS Syfon: w zestawie
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
 | Przedłużka S125, z dociskowym kołnierzem uszczel. | 54187 | Opis |
 | Łącznik ze stali nierdz. z dopł. bocznym | 54189 | Opis |
 | Przedłużka System 125, Stal nierdzewna V2A | 54900 | Opis |
 | Przedłużka S125, kołnierz do przyklejenia hydroiz. | 54901 | Opis |
 | Przedłużka System 125, boczny dopływ DN 50 | 54902 | Opis |
 | 54903 | Opis |
| Dane CAD | |
|---|---|
| Zatwierdzenie |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
Stal nierdzewna 14301
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): w zestawie
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
