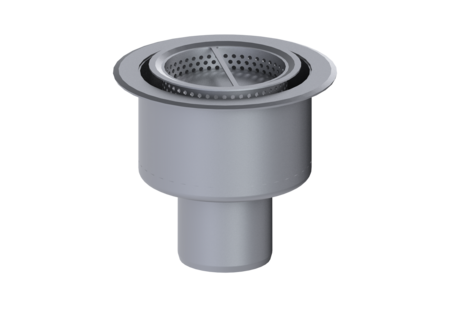

Korpus Ferrofix
DN 100, pion., z syfonem i osadnikiem
KESSEL Korpus Ferrofix, System 185, wielkość nominalna (DN) 100, króciec pionowy, zszczelnienie korpusie przez Krawędź przyłączeniowa, wymiar zewnętrzny (DZ) 201 mm
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Możliwość dowolnego łączenia z nasadami
| Nr art. | 55100 |
|---|---|
| GTIN | 4026092107492 |
| Grupa Rabatowa | 70 |
Korpus Ferrofix DN 100, pion., z syfonem i osadnikiem
Korpus Ferrofix ze stali nierdzewnej służy w połączeniu z nasadą w systemie 185 do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na czas fazy budowlanej. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wydajność odpływu ≥ 2,4 l/s przy nadpiętrzeniu 20 mm Wersja System: 185 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 201 mm Syfon: wodny Wymiary Ciężar netto: 5 kg Ciężar brutto: 5 kg Szerokość: 260 mm Wysokość: 230 mm Wymiar opakowania: dł.: 260 mm Wymiar opakowania: szer.: 260 mm Wymiar opakowania: wys.: 280 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 Wariant króćca: pionowy
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ferrofix K. do prz.hyd. w:15mm,206x206 mm,kr.,L15 | 55130 | Opis |
 | Nasada Ferrofix K. do prz.hyd. w:15mm,300x300mm,kr.,L15 | 55131 | Opis |
 | Nasada Ferrofix K. do prz. hyd., w:6mm,230x230mm,kr,L 15 | 55132 | Opis |
 | Nasada Ferrofix K. do prz. hyd., w:6mm,300x300,krat,L 15 | 55133 | Opis |
 | Nasada Ferrofix bez k. do prz.hyd.,206x206mm,kratka,L 15 | 55134 | Opis |
 | Nasada Ferrofix bez k. do prz.hyd.,300x300mm,kratka,L 15 | 55135 | Opis |
 | Nasada Ferrofix K. do prz.hyd. w:15mm,206x206mm,pok.,L15 | 55136 | Opis |
 | Nasada Ferrofix K. do prz.hyd. w:15mm,300x300mm,pok,L15 | 55137 | Opis |
 | Nasada Ferrofix K. do prz.hyd. w:6mm,230x230mm,pokr,L 15 | 55138 | Opis |
 | Nasada Ferrofix K.do prz.hyd. w:6mm,300x300mm,pokr.,L 15 | 55139 | Opis |
 | Nasada Ferrofix bez k. do prz. hyd.,206x206mm,pokr,L 15 | 55140 | Opis |
 | Nasada Ferrofix bez k. do prz. hyd.,300x300mm,pokr.,L 15 | 55141 | Opis |
 | Nasada Ferrofix K. do prz.hyd.okr. w:15mm,250mm,kr.,L15 | 55144 | Opis |
 | Nasada Ferrofix K.d.prz.hyd. okr., w:6mm,250mm,krat.,L15 | 55145 | Opis |
 | Nasada Ferrofix bez k. do prz.hyd. okr.,250mm,kratka,L15 | 55146 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Syfon Wys. zamknięcia wodnego 70 mm, pion, V2A | 55160 | Opis |
 | Syfon Wysokość zam. wodnego 50 mm, pionowo, PP | 55161 | Opis |
 | Przedłużka System 185 Stal nierdzewna, krawędź przyłączeniowa | 55165 | Opis |
 | Przedłużka System 185 Stal nierdzewna, dociskowy kołnierz usz. | 55166 | Opis |
 | Wkład ppoż Inox Kartusz ppoż DN 100 do System185 | 55167 | Opis |
| Tytuł | Nr art. |
|---|
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
Stal nierdzewna 14301
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Syfon (geruchsverschluss): wodny
- (schlammeimer):
