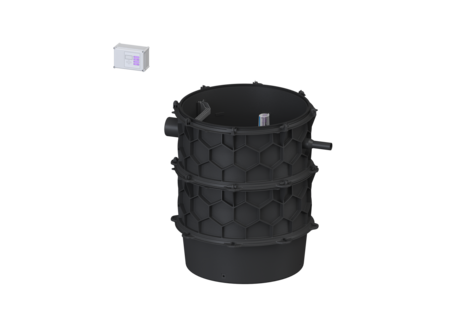

przepompownia Aquapump XL

Tronic, STZ 2500-S1, ATEX

Arkusz danych produktu w formacie PDF

Przepompownia z atestem ATEX do ścieków zawierających fekalia i bez fekaliów jest wyposażona jedną lub dwie pompy zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy (ustawienie mokre) z uniwersalnymi możliwościami podłączenia. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Akcesoria: 680 528 = 2 m 680 529 = 3 m 680 530 = 4 m 680 531 = 5 m

  • Najwyższe bezpieczeństwo
  • Elastyczna zabudowa
  • Przystosowana do obszarów zagrożonych wybuchem
Nr art. 8743015
GTIN 4026092075692
Grupa Rabatowa 60

przepompownia Aquapump XL Tronic, STZ 2500-S1, ATEX
Przepompownia z atestem ATEX do ścieków zawierających fekalia i bez fekaliów jest wyposażona jedną lub dwie pompy zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy (ustawienie mokre) z uniwersalnymi możliwościami podłączenia. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Akcesoria: 680 528 = 2 m 680 529 = 3 m 680 530 = 4 m 680 531 = 5 m Wersja Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki typ urządzenia: Pojedyncza jednostka zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Stopnie złazowe: tak Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre szer. ramy: sterownik Ochrona przeciwzalewowa: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Norma: EN 12050-1 typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) typ urządzenia: Tronic Wymiary Ciężar netto: 173 kg Ciężar brutto: 197 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm szer.: 1240 mm Wysokość: 1416 mm długość: 1240 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 1550 mm Wymiar opakowania: dł.: 2000 mm Zbiornik/korpus Przewód tłoczny (DN): 50 Przewód tłoczny (DA): 63 mm odstęp między środkiem rury odpływowej a dnem zbiornika: 1134 mm odstęp między dnem rury dopływowej a dnem zbiornika: 1054 mm odstęp między środkiem rury dopływowej a dnem zbiornika: 1134 mm odstęp dna rury dopływu od górnej krawędzi zbiornika: 330 mm liczba dopływów: 150 mm Wielkość nominalna dopływu (DN): 160 mm Wielkość nominalna dopływu (DN): 150 typ dopływu: 1 szer. w świetle zbiornika urządzenia (LW): 1000 mm pojemność użytkowa: 310 l Przenośnik Sterowanie pompą: STZ 2500 liczba pomp: 1 Ciężar: 33 kg typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 4,4 A dł. przewodu sieciowego pompy: 10 m System samodiagnozy (SDS): I Klasa izolacji: H Współczynnik mocy Cos phi: 0,83 Stopień ochrony urządzenia sterowniczego: IP 68 (20 m) GPZ: zintegrowany maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C maks. wydajność tłoczenia: 21 m³/h maks. wys. podnoszenia: 33 m Prędkość obrotowa: 2900 U/min Pobór mocy P1: 2,5 kW Pobór mocy P2: 1,9 kW Tryb roboczy: S1 typ przewodu przyłączeniowego pompy: H07RN8-F 6G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Sterowanie Włącznik ochrony silnika: tak czujnik alarmowy: Sonda hydrostatyczna Instrument do rozpoznania poziomu: Sonda hydrostatyczna typ pomiaru poziomu: hydrostatyczny Stopień ochrony sondy: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak maks. dopuszczalna częstość załączeń: Comfort
  Tytuł Nr art.
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 411-660 mm, Klasa K 3 8740002 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 668-917 mm, Klasa K 3 8740003 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 396-645 mm, Klasa A 15 8740004 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15 8740005 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 661-910 mm, Klasa K 3 8740008 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 918-1167 mm, Klasa K 3 8740009 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 646-895 mm, Klasa A 15 8740010 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 903-1152 mm, Klasa L 15 8740011 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 911-1160 mm, Klasa K 3 8740014 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1168-1417 mm, Klasa K 3 8740015 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 896-1145 mm, Klasa A 15 8740016 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1153-1402 mm, Klasa L 15 8740017 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa A/B 8740018 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa D 8740019 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1161-1410 mm, Klasa K 3 8740020 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3 8740021 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1146-1395 mm, Klasa A 15 8740022 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1403-1652 mm, Klasa L 15 8740023 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa A/B 8740024 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa D 8740025 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1411-1660 mm, Klasa K 3 8740026 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1668-1917 mm, Klasa K 3 8740027 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1396-1645 mm, Klasa A 15 8740028 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1653-1902 mm, Klasa L 15 8740029 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa A/B 8740030 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa D 8740031 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1661-1910 mm, Klasa K 3 8740032 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1646-1895 mm, Klasa A 15 8740034 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa A/B 8740036 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa D 8740037 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1911-2160 mm, Klasa K 3 8740038 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1896-2145 mm, Klasa A 15 8740040 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa A/B 8740042 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa D 8740043 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2161-2410 mm, Klasa K 3 8740044 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2146-2395 mm, Klasa A 15 8740046 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa A/B 8740048 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D 8740049 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2411-2660 mm, Klasa K 3 8740050 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2396-2645 mm, Klasa A 15 8740052 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa A/B 8740054 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa D 8740055 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2661-2910 mm, Klasa K 3 8740056 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2646-2895 mm, Klasa A 15 8740058 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa A/B 8740060 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa D 8740061 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2911-3160 mm, Klasa K 3 8740062 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2896-3145 mm, Klasa A 15 8740064 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3130-3379 mm, Klasa A/B 8740066 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3130-3379 mm, Klasa D 8740067 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3161-3410 mm, Klasa K 3 8740068 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3146-3395 mm, Klasa A 15 8740070 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3380-3629 mm, Klasa A/B 8740072 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3380-3629 mm, Klasa D 8740073 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3411-3660 mm, Klasa K 3 8740074 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3396-3645 mm, Klasa A 15 8740076 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3630-3879 mm, Klasa A/B 8740078 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3630-3879 mm, Klasa D 8740079 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3661-3910 mm, Klasa K 3 8740080 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3646-3895 mm, Klasa A 15 8740082 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3880-4129 mm, Klasa A/B 8740084 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 600, 3880-4129 mm, Klasa D 8740085 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3911-4160 mm, Klasa K 3 8740086 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3896-4145 mm, Klasa A 15 8740088 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 375-624 mm, Klasa K 3 8740122 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 625-874 mm, Klasa K 3 8740123 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 875-1124 mm, Klasa K 3 8740124 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1125-1374 mm, Klasa K 3 8740125 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1375-1624 mm, Klasa K 3 8740126 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1625-1874 mm, Klasa K 3 8740127 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1875-2124 mm, Klasa K 3 8740128 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2125-2374 mm, Klasa K 3 8740129 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2375-2624 mm, Klasa K 3 8740130 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2625-2874 mm, Klasa K 3 8740131 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 2875-3124 mm, Klasa K 3 8740132 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3125-3374 mm, Klasa K 3 8740133 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3375-3624 mm, Klasa K 3 8740134 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3625-3874 mm, Klasa K 3 8740135 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 3875-4124 mm, Klasa K 3 8740136 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa B 8740141 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa B 8740142 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa B 8740143 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa D 8740158 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D 8740159 Opis
m. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa D 8740160 Opis
  Tytuł Nr art.
  Tytuł Nr art.
Urządzenie ostrzegawcze Basic z sondą elektrodową 20222 Opis
Urządzenie ostrzegawcze Basic z sondą optyczną 20223 Opis
Zestaw kompresorowy do napowietrzania 28048 Opis
GSM modem TeleControl 28792 Opis
Puszka łączeniowa do przedłużenia sondy hydrostatycznej 28799 Opis
Przedłużka 250 mm, do modułu studzienki LW 1000 680370 Opis
Przedłużka 500 mm, do modułu studzienki LW 1000 680371 Opis
Sonda optyczna, 5m, z 3 adapterami 80888 Opis
Zestaw do przedłużenia kabla sondy 80889 Opis
Zestaw do przedłużenia kabla do pompy 80891 Opis
Zestaw do zabudowy Termostat, Higrostat 97713 Opis
Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących 97714 Opis
Lampa ostrzegawcza do szafka sterownicza zewnętrzna 97715 Opis
Zewnętrzna szafka sterownicza, 460mm 97716 Opis
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących 97723 Opis
Szafka sterownicza zewnętrzna S:1115 mm, do zabudowy urz. sterujących 97724 Opis
  Tytuł Nr art.
  • ATEX (atex): tak
  • Znak CE (ce_kennzeichnung): tak
  • typ ścieków (abwasserart_de): Ścieki zawierające fekalia
  • Sterownik (schaltgeraet): Comfort
  • TÜV znak testowy (pruefzeichen): ID 1111241940
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • czujnik alarmowy (alarmgeber): Sonda hydrostatyczna
  • Sterowanie pompą (pumpe): STZ 2500
  • (einbautiefe):
  • Typ wirnika (laufrad_typ): Mechanizm rozdrabniający
  • Napięcie robocze (betriebsspannung): 400  V
