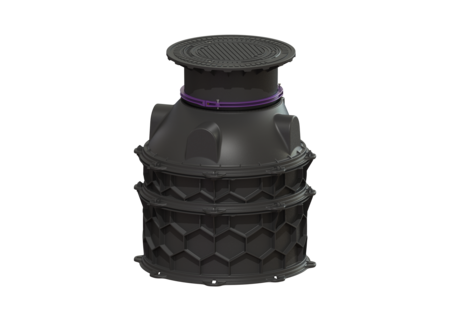

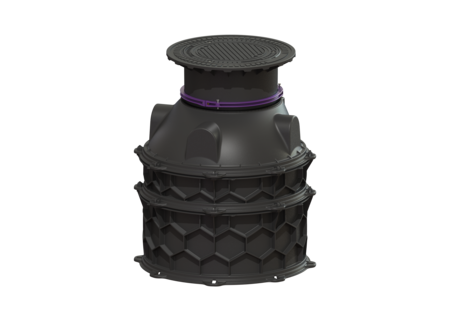

m. studzienki LW 1000 płyta podł.

Dostęp LW 600, 2880-3129 mm, Klasa D

Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą.

  • Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
  • Innowacyjna struktura plastra miodu
  • Zabudowa w wodzie gruntowej do 3000 mm
Nr art. 8740061
GTIN 4026092065761
Grupa Rabatowa 60

    m. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa D
    Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą. Wersja Wskazówka dotycząca głębokości zabudowy: Dla klasy obciążenia D należy w miejscu instalacji użyć płyty odciążającej Cechy ogólne Kolor: czarny Materiał: PE-HD Norma: EN 13598-2 Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie) maks. otwór na dopływ (DN): Z-42.1-527 Wymiary Ciężar netto: 214 kg Ciężar brutto: 247 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Głębokość zabudowy: 2880 - 3129 mm Możliwość regulacji wysokości: Nasada teleskopowa szer.: 1200 mm długość: 1200 mm Wymiar opakowania: szer.: 1200 mm Wymiar opakowania: wys.: 2200 mm Wymiar opakowania: dł.: 2400 mm Zbiornik/korpus liczba dopływów: 150 mm szer. w świetle zbiornika urządzenia (LW): 1000 mm szer. w świetle włazu (LW): 600 mm Cechy pokrywy typ pokrywy: pokrywa okrągła materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny pokrywy, szer.: 659 mm pokrywy, wys.: 122 mm pokrywy, długość: 659 mm Powierzchnia: Żeliwo szare Blokada pokrywy: zaryglowany Klasa obciążenia: D 400 (EN 124) Szczelność: wodoszczelny
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    Uszczelka do przedłużki 680125 Opis
    Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
    Uszczelka do pokrywy ryglowanej 680323 Opis
    Przedłużka 250 mm, do modułu studzienki LW 1000 680370 Opis
    Przedłużka 500 mm, do modułu studzienki LW 1000 680371 Opis
    Zestaw trzpieni łączących 10 sztuki 680373 Opis
    Uszczelka do modułu studzienki 680374 Opis
    Stopnie złazowe do modułu studzienki 680376 Opis
    Stożek studzienki LW 600 dostęp do modułu studzienki 680431 Opis
    Nasada d: 600 mm 680569 Opis
    Uszczelka do przewodu rurowego DN70 850116 Opis
    Uszczelka do przewodu rurowego DN 100 850117 Opis
    LÖVM Właz żeliwny, klasy D, ryglowany 860136 Opis
    • Sposób zabudowy (einbausituation): zabudowa w ziemi
    • zewnętrzny nadzór (fremdueberwachung): SKZ
    • typ pokrywy (abdeckungsart): pokrywa okrągła
    • Klasa obciążenia (belastungsklasse): D 400 (EN 124)
    • Głębokość zabudowy (einbautiefe): 2.880  mm
    • Ciężar brutto (gewicht_brutto): 247  kg
    • Powierzchnia (oberflaeche): Żeliwo szare
