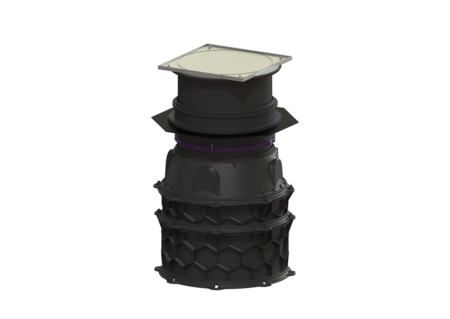

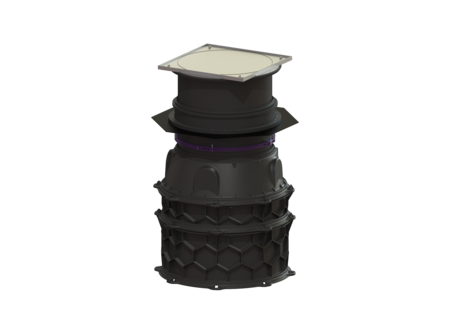

M. studzienki LW 1000 płyta podł.

Dostęp LW 800, 1418-1667 mm, Klasa K 3

KESSEL m. studzienki LW 1000 płyta podł., typ uszczelnienia: kołnierz z elastomerową matą uszczelniającą, zabudowa w płycie podłogowej, głębokość zabudowy 1418 - 1667 mm, szer. w świetle wejścia (LW) 800 mm, klasa obciążenia K 3

  • Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
  • Innowacyjna struktura plastra miodu
  • Zabudowa w wodzie gruntowej do 3000 mm
Nr art. 8740021
GTIN 4026092065365
Grupa Rabatowa 60

    M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3
    Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą. Cechy ogólne Kolor: czarny Materiał: PE-HD Norma: EN 13598-2 Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie) Aprobata: Z-42.1-527 Wymiary Ciężar netto: 162,5 kg Ciężar brutto: 179 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Głębokość zabudowy: 1418 - 1667 mm Możliwość regulacji wysokości: Nasada teleskopowa długość: 1200 mm szer.: 1200 mm Wymiar opakowania: dł.: 2400 mm Wymiar opakowania: szer.: 1200 mm Wymiar opakowania: wys.: 2200 mm Zbiornik/korpus Maks. otwór na dopływ (DN): 150 mm szer. w świetle zbiornika urządzenia (LW): 1000 mm szer. w świetle włazu (LW): 800 mm Cechy pokrywy Typ pokrywy: pokrywa kwadratowa Materiał pokrywy: Stal nierdzewna Pokrywy, Szerokość: 860 mm Pokrywy, Wysokość: 79 mm Pokrywy, Długość: 860 mm Powierzchnia: do wklejenia płytek Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny maks. grubość podłogi : 14 mm
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    Uszczelka do przedłużki 680125 Opis
    Przedłużka 250 mm, do modułu studzienki LW 1000 680370 Opis
    Przedłużka 500 mm, do modułu studzienki LW 1000 680371 Opis
    Zestaw trzpieni łączących 10 sztuki 680373 Opis
    Stopnie złazowe do modułu studzienki 680376 Opis
    Stożek studzienki LW 800 dostęp do modułu studzienki 680430 Opis
    Uszczelka przeprowadzenia przewodu rurowego, DN 70 850116 Opis
    Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
    Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek 8740175 Opis
    • Materiał pokrywy (abdeckung_material): Stal nierdzewna
    • Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
    • zewnętrzny nadzór (fremdueberwachung): SKZ
    • Typ pokrywy (abdeckungsart): pokrywa kwadratowa
    • Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
    • Głębokość zabudowy (einbautiefe): 1.418  mm
    • Ciężar brutto (gewicht_brutto): 179  kg
    • Powierzchnia (oberflaeche): do wklejenia płytek
