Określenie rodzaju odwodnienia

Przegląd opcji

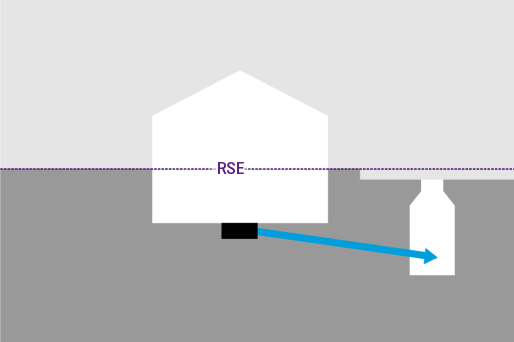

Ścieki są odprowadzane do kanalizacji dzięki naturalnemu spadkowi terenu.
Swobodny spadek w kierunku kanału jest zasadniczo korzystny.
RSE: poziom zalewania

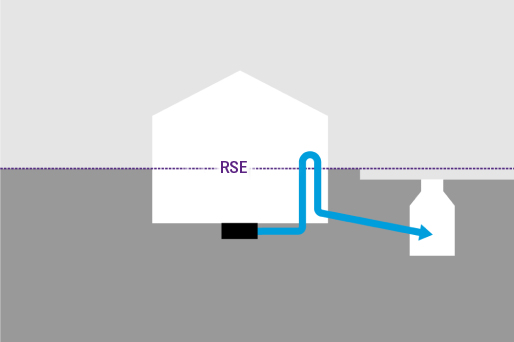

Wylot znajduje się poniżej poziomu kanału.
Jeśli kanał znajduje się wyżej niż punkt odpływowy, ścieki muszą zostać „podniesione”.
RSE: poziom zalewania

Położenie kanału decyduje o rodzaju odwodnienia

W przypadku odprowadzania ścieków za pomocą instalacji zabezpieczającej przed cofką należy w miarę możliwości zawsze zapewnić odpowiedni spadek w kierunku kanalizacji. Umożliwia to usuwanie ścieków bez konieczności dodatkowej pracy pomp, zgodnie z zasadą grawitacji, co przekłada się na znacznie niższe koszty inwestycyjne, eksploatacyjne i konserwacyjne.

Jeśli w przypadku cofki ścieki mają być nadal odprowadzane, w razie potrzeby można przejść na tryb pracy pomp, korzystając z systemu odwadniania hybrydowego (zawór przeciwzalewowy z pompą” lub przepomopownia hybrydowa).

Swobodny spadek w kierunku kanału jest zasadniczo korzystny.

Jeśli odwodnienie grawitacyjne nie jest możliwe z technicznego punktu widzenia, ścieki muszą być transportowane za pomocą klasycznej przepompowni wewnętrznej do pętli przeciwzalewowej, skąd mogą spływać w kierunku kanalizacji. Wówczas oddzielny zawór przeciwzalewowy nie jest wymagany dla punktów odpływowych podłączonych do przepompowni wewnętrznej.

Odwodnienie z otwartym przekrojem rury.
Tryb normalny:
Odprowadzanie wody dzięki naturalnemu spadkowi
Zamknięta klapa zapobiega przedostawaniu się wody z kanału.
Ochrona przeciwzalewowa:
Zamknięta klapa zapobiega przedostawaniu się wody

Odprowadzanie grawitacyjne z zawojem przeciwzalewowym

Odwodnienie z otwartym przekrojem rury.
Tryb normalny:
Odprowadzanie wody dzięki naturalnemu spadkowi
Zamknięta klapa zapobiega przedostawaniu się wody z kanału.
Ochrona przeciwzalewowa:
Ochrona przeciwzalewowa zapobiega przedostawaniu się wody
Ścieki są pompowane do kanału, pokonując ciśnienie cofające.
Odwadnianie w przypadku przepływu zwrotnego:
Praca pompy przy ciśnieniu przepływu zwrotnego

Odwadnianie grawitacyjne/ciśnieniowe z zawojem przeciwzalewowym z pompą”

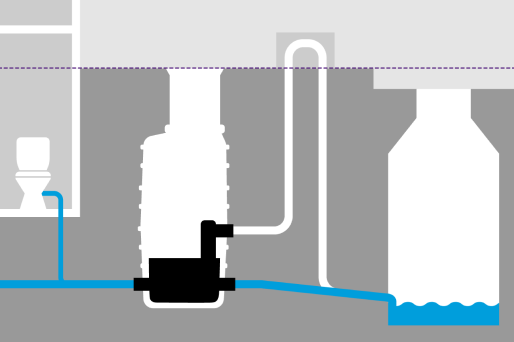

Przepomopownia hybrydowa w przypadku odprowadzania wody do kanalizacji z wykorzystaniem naturalnego spadku terenu
Tryb normalny:
Odprowadzanie wody dzięki naturalnemu spadkowi terenu

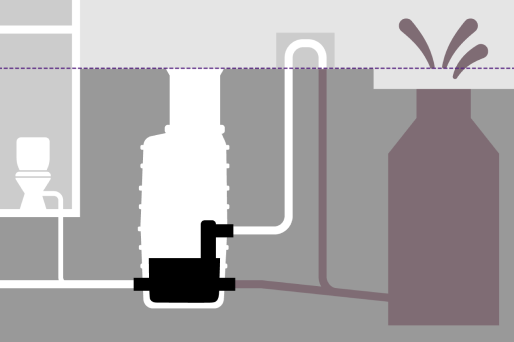

W przypadku przepływu zwrotnego przepomopownia hybrydowa zapobiega przedostawaniu się cofających się ścieków z kanału. W przypadku odprowadzania ścieków do kanału z wykorzystaniem naturalnego spadku
Ochrona przeciwzalewowa:
Zawór przeciwzalewowy zapobiega przedostawaniu się wody

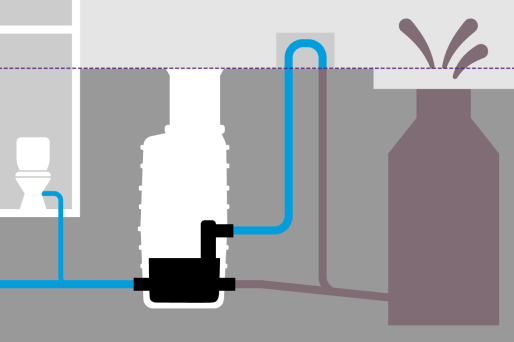

W przypadku cofki hybrydowa instalacja pompowa zapobiega przedostawaniu się cofających się ścieków z kanału i pompuje je do kanału poprzez pętlę przeciwcofkową w celu odprowadzenia wody z budynku.
Odprowadzanie wody w przypadku przepływu zwrotnego
Za pomocą pompy przez pętlę przeciwzalewową

Odwadnianie grawitacyjne/ciśnieniowe z przepomopownią hybrydową

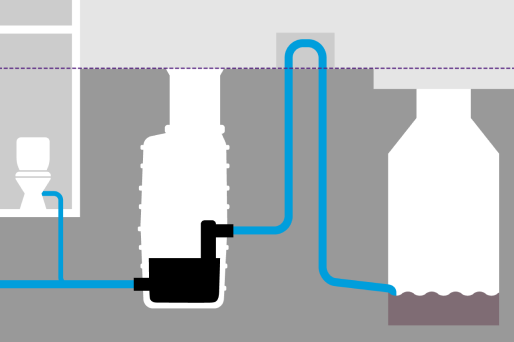

Schematyczna ilustracja przepompowni zewnętrznej, która pompuje ścieki do kanału przez poziom zalewania.
Tryb normalny:
Odprowadzanie wody przez pętlę przeciwzalewową

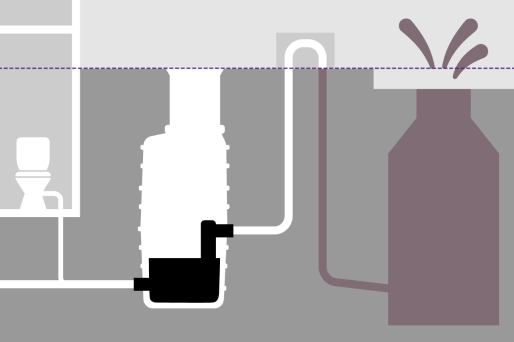

Schematyczna ilustracja przepompowni zewnętrznej, która podczas cofki zapobiega przedostawaniu się wody do budynku przez pętlę przeciwzalewową.
Ochrona przeciwzalewowa:
Pętla przeciwzalewowa zapobiega przedostawaniu się wody

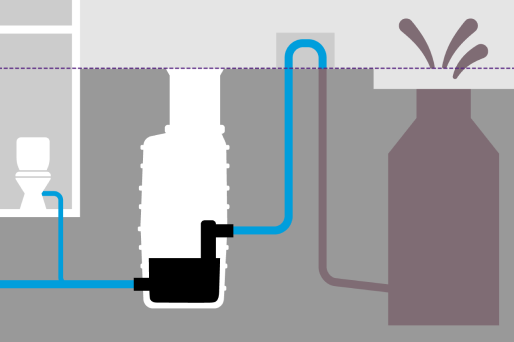

Schematyczna ilustracja przepompowni zewnętrznej, która podczas cofki pompuje ścieki bytowe do kanalizacji.
Odwadnianie w przypadku przepływu zwrotnego:
Instalacja działa bez zmian

Trwałe odwodnienie ciśnieniowe z przepompownią wewnętrzną
