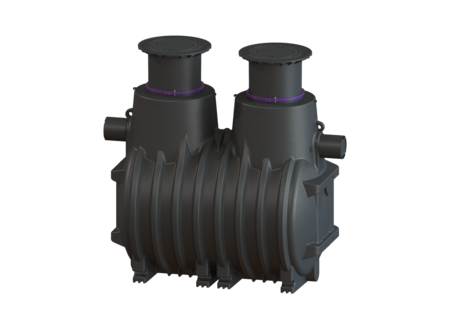

Separator oleju/benzyny EasyOil
ground, NS 10, Sys. B, 4300 l, Kl. B
KESSEL Separator oleju/benzyny EasyOil, wielkości nominalne 10, klasa obciążenia B 125, szer. pokrywy 648 mm, dł. pokrywy 648 mm, zabudowa w ziemi, zawartość osadnika 2500 l, pojemność 9310,4 dm³, objętość całkowita 4300 l
- Trwała szczelność do poziomu gruntu.
- Odporny i nadający się do biodiesla (FAME) z udziałem do 100%
- Nadaje się do stacji paliw z wysokowydajnymi dystrybutorami benzyny E10 i biodiesla
Nr art. | 99610.30B |
---|---|
GTIN | 4026092027813 |
Grupa Rabatowa | 60 |

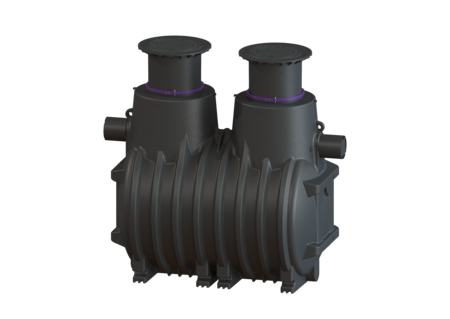

Separator oleju/benzyny EasyOil ground, NS 10, Sys. B, 4300 l, Kl. B
Separator cieczy lekkich nadaje się do zabudowy w ziemi. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) jest wyposażony w zintegrowany osadnik i samoczynne urządzenie zamykające. Jedna lub kilka wodoszczelnych pokryw chroniących przed wodą napowierzchniową umożliwiają łatwy dostęp w celu wyczyszczenia lub konserwacji. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Możliwe jest przyłączenie na miejscu budowy na dopływie i odpływie rur PE-HD wg DIN 19537, rur PVC-KG wg DIN 19534, PP lub AS do fabrycznie wykonanych króćców rurowych ze stali nierdzewnej. Przy doborze odpowiednich uszczelnień i materiałów rurowych należy przestrzegać obowiązujących norm. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Wielkość nominalna (NS): 10 Typ opróżniania: ręczny z wężem ssącym Wkład koalescencyjny: nie Nośność (DIN 19901): E2 Cechy ogólne Materiał: PE Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Aprobata: Z-83.8-55 Klasa separatora: System A (dawna klasa II) Spektrum zastosowań dla cieczy lekkich: od 0,85 do 0,95 g/cm3 g/cm3 Wymiary Ciężar netto: 519 kg Ciężar brutto: 519 kg Odporność na wodę gruntową od dolnej krawędzi dna: 1810 mm Przewyższenie: 100 mm GPZ: 700 - 1.800 Głębokość przykrycia ziemią T: 180 Maks. długość: 2940 mm Głębokość zabudowy: 850 - 1230 mm Rodzaj regulacji wysokości: Nasada teleskopowa, możliwość pochylenia o 5 stopni Wymiary transportowe, długość: 2590 mm Wymiary transportowe, szerokość: 1760 mm Wymiar opakowania: dł.: 2300 mm Wymiar opakowania: szer.: 1760 mm Wymiar opakowania: wys.: 2300 mm Zbiornik/korpus Odstęp między dnem rury odpływowej a dnem zbiornika: 1600 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1630 mm Wielkość nominalna odpływu (DA): 200 mm Wielkość nominalna odpływu (DN): 200 mm Wielkość nominalna dopływu (DA): 200 mm Wielkość nominalna dopływu (DN): 200 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 648 mm Pokrywy, Wysokość: 95 mm Pokrywy, Długość: 648 mm Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Całkowita pojemność: 4300 l Zawartość osadnika: 2500 l Ilość cieczy lekkich : 380 l Sterowanie Sterownik: nie
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis | |
Studzienka do pobierania próbek LW 1000, DN 200, klasa B | 9151020B | Opis | |
Przedłużka | 915402 | Opis | |
Studzienka do pobierania próbek Typ Monachium, DN 200, klasa B | 915763/120B-1000 | Opis | |
Studzienka do pobierania próbek DN 200, z Staufix SWA, klasa B | 915763/120B-SWA | Opis | |
Studzienka do pobierania próbek DN 200, klasa A | 915883A | Opis | |
Studzienka do pobierania próbek DN 200, klasa B | 915883B | Opis | |
Szafka sterownicza do montażu natynkowego | 917413 | Opis | |
Szafa do zabudowy do montażu podtynkowego | 917414 | Opis | |
Przedłużka Średnica: 600 mm, Podwyższenie 500 mm | 917460 | Opis | |
Urządzenie do odsysania oleju DN 200 | 917808 | Opis | |
Urządzenie do odsysania osadów DN 200 | 917809 | Opis | |
Urządzenie do pomiaru grubości SonicControl, typ OA | 917826 | Opis | |
Urządzenie do pomiaru grubości SonicControl, typ O | 917828 | Opis | |
Urządzenie pomiarowe SonicControl, Typ A | 917830 | Opis | |
Zestaw do przedłużenia kabla 10m, dla SonicControl LFA | 917861 | Opis | |
Zestaw do przedłużenia kabla 20m, dla SonicControl LFA | 917862 | Opis | |
Zestaw do przedłużenia kabla 30m, dla SonicControl LFA | 917863 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Pierścień zaciskowy do nasad, d: 600 mm | 680276 | Opis | |
Klucz do wyjmowania do pokryw | 680278 | Opis | |
Przełącznik pływakowy gęstość 0,97 g/cm3 | 680299 | Opis | |
Przełącznik pływakowy gęstość 0,92 g/cm3 | 680300 | Opis | |
Przełącznik pływakowy gęstość 0,87 g/cm3 | 680301 | Opis | |
Pokrywa Klasa B, żeliwo szare, nieryglowana | 680321 | Opis | |
Nasada d: 630 mm, wodoszczelna | 680324 | Opis | |
Uszczelka d: 630 mm, od 01/2015 | 860104 | Opis | |
917112 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Deklaracja właściwości użytkowych |
- Materiał (material): PE
- (uebereinstimmungsnachweis): Z-83.8-55
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Wielkość nominalna (NS) (nenngroesse): 10
- Klasa obciążenia (belastungsklasse): B 125 (EN 124)
- Głębokość zabudowy (einbautiefe): 850 mm
- Całkowita pojemność (gesamtvolumen): 4.300 l
