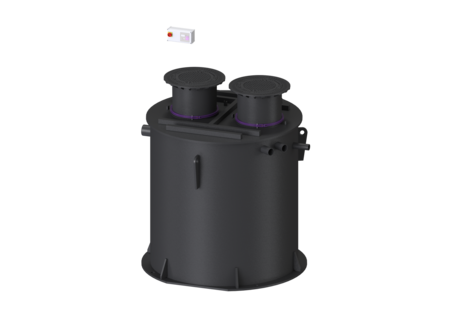

Separa. tłuszczu EasyClean ground

Multi, NS 10, Standard, 550-960 mm, B

96010.80B
96010.80B
Arkusz danych produktu w formacie PDF

KESSEL Separa. tłuszczu EasyClean ground, opróżniania Basic, wielkości nominalne 10,00, klasa obciążenia B 125, zabudowa w ziemi, głębokość zabudowy 550 - 960 mm, typ opróżniania ręczny z wężem ssącym, Zbiornik dwupłaszczowy, czujnik alarmu z Sonda hydrostatyczna

  • Nasada teleskopowa ze szczelnymi zapachowo pokrywami o różnych klasach obciążenia
  • Wodoszczelny, odporny na agresywne ścieki
  • Tryb wymagający minimalnego nakładu konserwacji
Nr art. 96010.80B
GTIN 4026092098141
Grupa Rabatowa 60

    Separa. tłuszczu EasyClean ground Multi, NS 10, Standard, 550-960 mm, B
    Urządzenie do zabudowy w ziemi składa się z separatora do ścieków zawierających tłuszcze i osadnika, urządzenia do pobierania próbek oraz przepompowni. Zbiornik wszystkich części urządzenia wykonany jest z trwałego tworzywa sztucznego (PE). Dostęp do czyszczenia i konserwacji poszczególnych części urządzenia jest możliwy za pośrednictwem dwóch otworów rewizyjnych. Ręczne usuwanie zawartości następuje przy otwartym zbiorniku urządzenia. Przepompownia jest wyposażona w dwie pompy zanurzeniowe oraz zawór zwrotny. Pompy zanurzeniowe instalowane są w zbiorniku przy użyciu drążków prowadzących. Sterowanie pomp następuje poprzez sondę hydrostatyczną. Sterowanie umożliwia łatwe w obsłudze urządzenie sterujące, które można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które może opcjonalnie poprzez modem GSM wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Gwarancja na tworzywo PE wynosi 20 lat. Wersja System studzienek: Zbiornik dwupłaszczowy Wariant opróżniania: Basic System „Schredder-Mix“: nie Wielkość nominalna (NS): 10,00 SonicControl: nie Typ opróżniania: ręczny z wężem ssącym Nośność (DIN 19901): E2 Cechy ogólne Sposób zabudowy: zabudowa w ziemi Wymiary Ciężar netto: 1180 kg Ciężar brutto: 1234 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2730 mm Głębokość zabudowy: 550 - 960 mm Długość: 2160 mm Szerokość: 2505 mm Wymiar opakowania: dł.: 3400 mm Wymiar opakowania: szer.: 2250 mm Wymiar opakowania: wys.: 2480 mm Zbiornik/korpus Przewód tłoczny (DN): 90 Przewód tłoczny (DA): 90 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 1500 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1770 mm Wielkość nominalna odpływu (DA): 160 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Wysokość: 95 mm Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 1400 l Maks. grubość warstwy tłuszczu: 270 mm Całkowita pojemność: 2400 l Zawartość osadnika: 1000 l Tłuszcz odseparowany: 400 l Przenośnik Pompa: GTK 1300 Liczba pomp: 2 Ciężar, pompa: 27 kg Klasa ochrony: I Klasa izolacji: H Współczynnik mocy Cos phi: 0,8 Stopień ochrony pompy: IP 68 Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 57 m³/h Maks. wys. podnoszenia: 12,4 m Prędkość obrotowa: 2900 U/min Pobór mocy P1: 1,3 kW Pobór mocy P2: 1 kW Tryb roboczy: S3 - 30% Typ przewodu przyłączeniowego pompy: H07RN8-F 6G 1,5 mm² Długość przewodu sieciowego pompy: 10 m Prąd znamionowy: 2,5 A Sterowanie Sterownik: Comfort Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda hydrostatyczna Czujnik/Sonda poziomu: Sonda hydrostatyczna Typ pomiaru poziomu: hydrostatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    72300 Connect Pro module LTE dla sterownik z Connect Pro interfejs 72300 Opis
    917419.00 Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z prawej strony 917419.00 Opis
    917419.50 Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z lewej strony 917419.50 Opis
    917422B Studzienka do opróżniania LW 400, separatory podziemne, A/B 917422B Opis
    917422D Studzienka do opróżniania LW 400, separatory podziemne, D 917422D Opis
    917821 Urządzenie do pomiaru grubości SonicControl, do separatorów tłuszczu 917821 Opis
    917823 Przepust kablowy SonicControl Zes. do separ. tłuszczu do zabu. w ziemi 917823 Opis
    917871 Zestaw do przedłużenia kabla 10m, dla SonicControl separat. tłuszczu 917871 Opis
    917872 Zestaw do przedłużenia kabla 20m, dla SonicControl separat. tłuszczu 917872 Opis
    917873 Zestaw do przedłużenia kabla 30m, dla SonicControl separat. tłuszczu 917873 Opis
      Tytuł Nr art.
    680034 Bateria Blok 9 V 680034 Opis
    680053 Zestaw klapy Pierścień obrotowy, klapa, uchwyt klapy 680053 Opis
    680276 Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
    680278 Klucz do wyjmowania do pokryw 680278 Opis
    680323 Uszczelka do pokrywy ryglowanej 680323 Opis
    680324 Nasada d: 630 mm, wodoszczelna 680324 Opis
    680419 Obudowa klapy urządzeń typu Duo, 2 zasuwami odcinając. 680419 Opis
    680597 Uszczelka do sprzęgła pompy, 2,5” 680597 Opis
    680599 Sprzęgło pompy 2,5”, z uszczelką 680599 Opis
    680600 Sonda hydrostatyczna z zaciskiem sondy 680600 Opis
    680603 Rura ochronna sondy hydrostatycznej, ukośnie przycięta 680603 Opis
    680610 Pompa zamienna Aquadive GTK 1300 bez przełącznika pływakowego, 10 m 680610 Opis
    680619 Sterownik Comfort Duo, 400 V, 2x2,5-4 A 680619 Opis
    860104 Uszczelka d: 630 mm, od 01/2015 860104 Opis
    860119 Pokrywa Klasa B, żeliwo szare, z uszczelką 860119 Opis
    • Sterownik (schaltgeraet): Comfort
    • Sposób zabudowy (einbausituation): zabudowa w ziemi
    • Wielkość nominalna (NS) (nenngroesse): 10
    • Klasa obciążenia (belastungsklasse): B 125 (EN 124)
    • Głębokość zabudowy (einbautiefe): 550  mm
    • (fliessrichtung):
