Która rura pasuje do danego wpustu?
Podczas projektowania instalacji wpustowej należy sprawdzić, jakie rury można podłączyć do stosowanych wpustów. W zależności od materiału, z którego wykonana jest rura, dla tej samej średnicy nominalnej występują różne średnice zewnętrzne. Tak więc rura z tworzywa sztucznego o średnicy nominalnej DN 70 ma średnicę zewnętrzną DZ 75 mm. Natomiast rura żeliwna o średnicy DN 70 ma średnicę zewnętrzną DZ 78 mm ze względu na większą grubość ścianki. Tutaj dowiesz się, jakie wymiary mają różne wpusty i jakie są możliwości podłączenia poszczególnych rur.

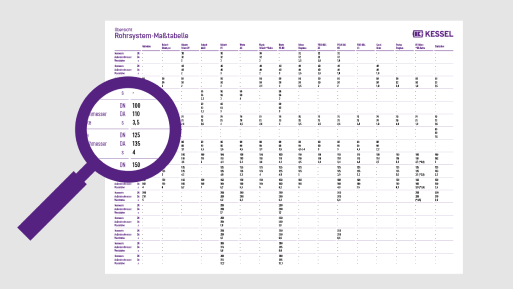

Możliwości podłączenia rur do wpustów kotła
Tutaj znajdziesz przegląd wielkości nominalnych DN i wielkości zewnętrznych DZ wpustów KESSEL oraz dowiesz się, jakie typy rur i techniki łączenia nadają się do danego przyłącza rurowego.
Wpusty z tworzyw sztucznych
Złącza rurowe
Wielkość nominalna DN | Średnica zewnętrzna DZ (mm) |
| 50 | 50 |
| 70 | 75 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
- Podłączenie do rur z tworzyw sztucznych (np. HT, KG) o tej samej DZ i muf rurowe
- Podłączenie do rur żeliwnych lub podobnych za pomocą przejściówek
- Zgrzewanie z rurami PE możliwe tylko w przypadku wpustów podwórzowych System 400
Wpusty ze stali nierdzewnej
Złącza rurowe
Wielkość nominalna DN | Średnica zewnętrzna DZ (mm) |
| 70 | 78 |
| 100 | 110 |
| 150 | 160 |
- Połączenie z rurami żeliwnymi zgodnie z normą DIN 19522
- Podłączenie do rur ze stali nierdzewnej o odpowiednich średnicach i grubościach ścianek
Wpusty Ecoguss
Złącza rurowe
Wielkość nominalna DN | Średnica zewnętrzna DZ (mm) |
| 50 | 58 |
| 70 | 78 |
| 80 | 83 |
| 100 | 110 |
- Bezpośrednie połączenie z rurami żeliwnymi i z tworzyw sztucznych o tej samej średnicy zewnętrznej DZ
- Podłączenie do rur o innych średnicach wyjściowych za pomocą przejściówek
- Wymiary odpływów dachowych i wpustów parkingowych z Ecoguss: patrz odpływy z tworzywa sztucznego
