Wybór produktów odwadniających: należy zwrócić uwagę na klasy obciążenia!
Pokrywy produktów odwadniających przeznaczonych do montażu w podłożu i ziemi, takich jak wpusty, separatory i przepompownie zewnętrzne, muszą wytrzymywać maksymalne możliwe obciążenia w danym miejscu zastosowania. Obciążenie próbne, przy którym pokrywa została przetestowana, określa jej klasa obciążenia. Należy to bezwzględnie uwzględnić przy wyborze produktu; w razie wątpliwości należy wybrać klasę obciążenia wyższą o jeden stopień. Wybór odpowiedniej klasy leży w gestii projektanta.
Klasy obciążenia dla wpustów w budynkach i przy budynkach
zgodnie z normą DIN EN 1253-1

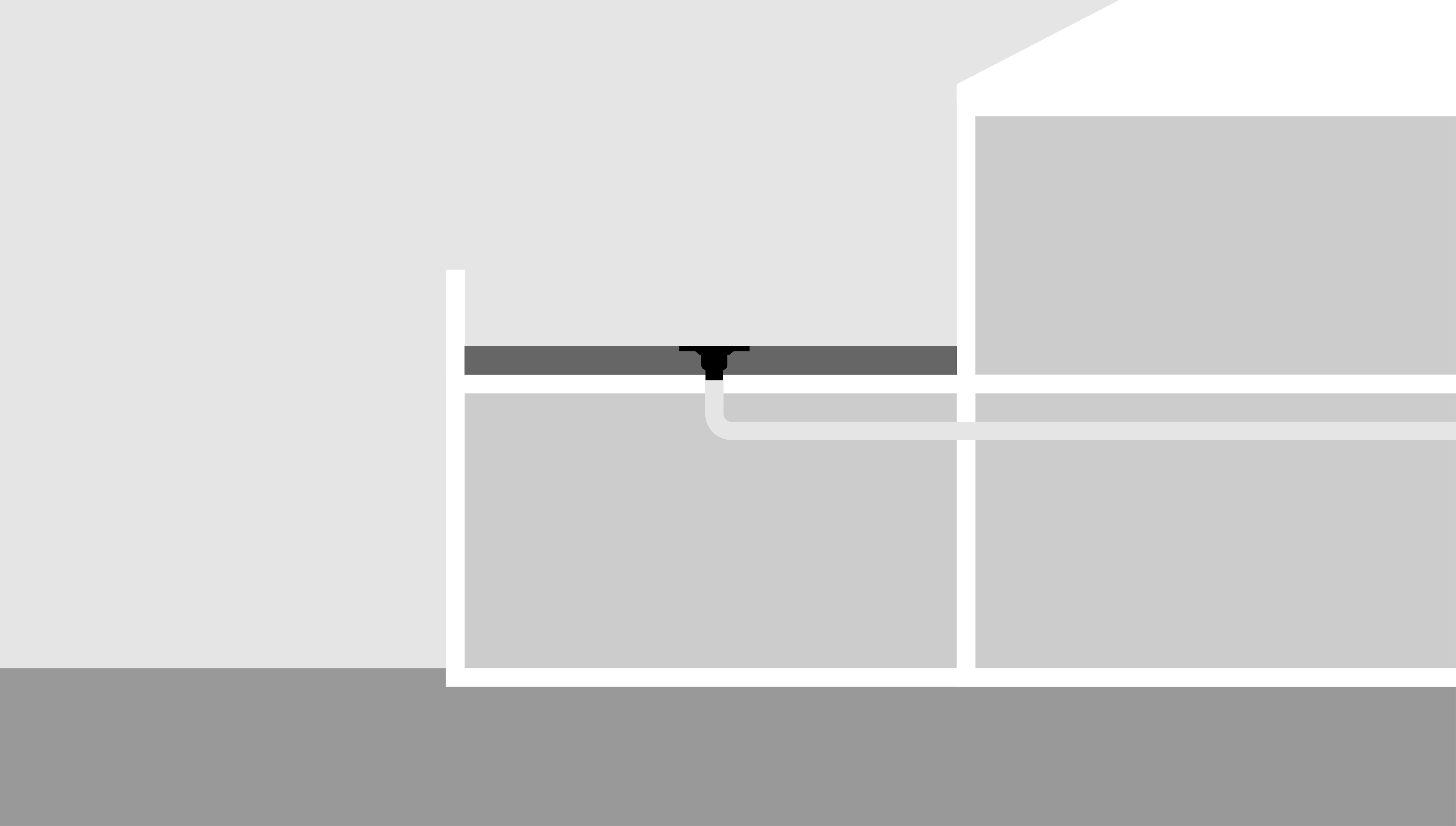

Klasa H 1,5
- Obciążenie próbne ok. 150 kg
- Powierzchnie, na których nie przewiduje się obciążenia

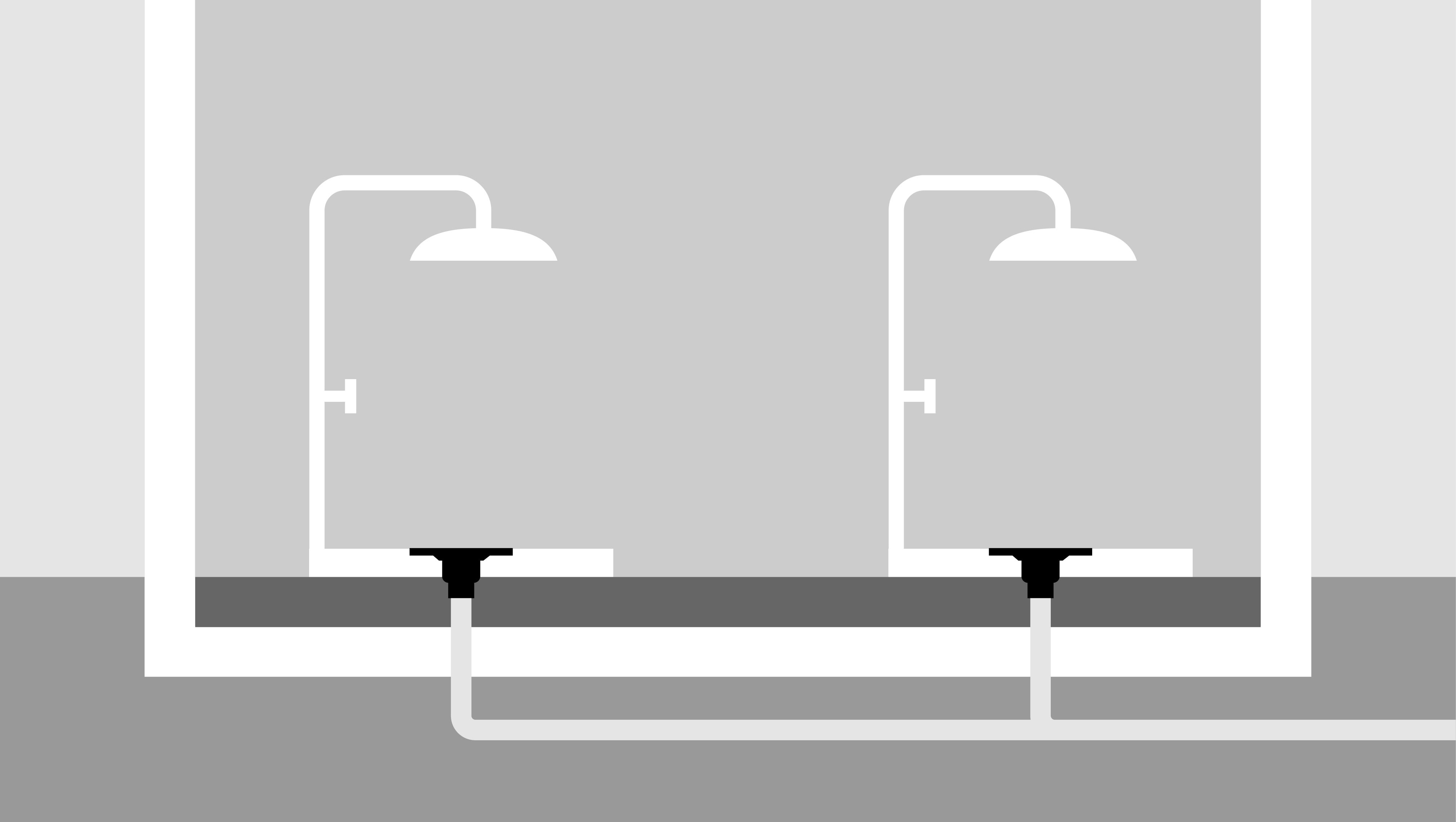

Klasa K 3
- Obciążenie próbne ok. 300 kg
- Powierzchnie bez ruchu samochodowego, takie jak mieszkania, budynki komercyjne i niektóre budynki publiczne

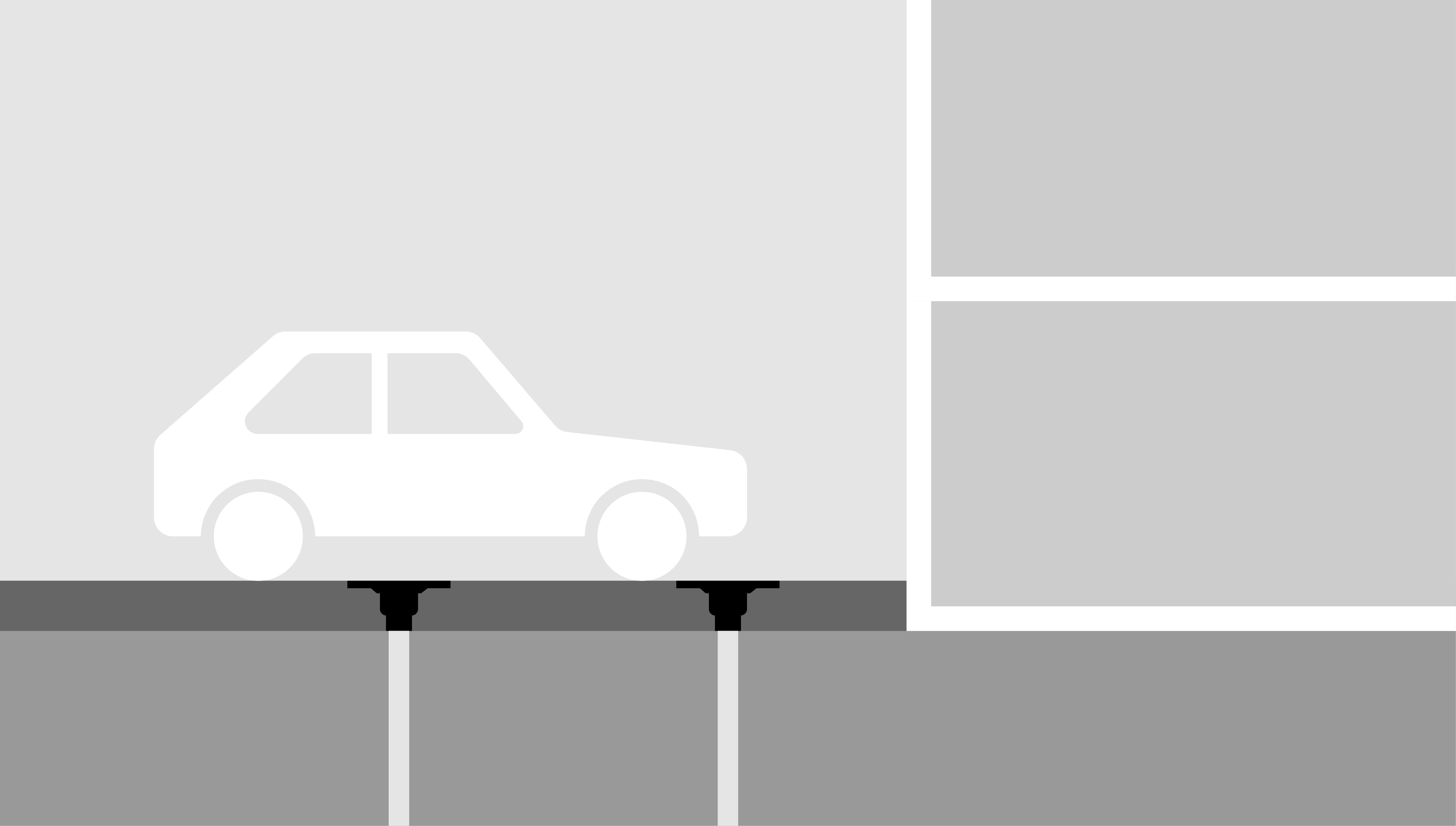

Klasa L 15
- Obciążenie próbne ok. 1,5 t
- Powierzchnie o niewielkim natężeniu ruchu samochodowego, np. w pomieszczeniach użytkowych i przestrzeniach publicznych

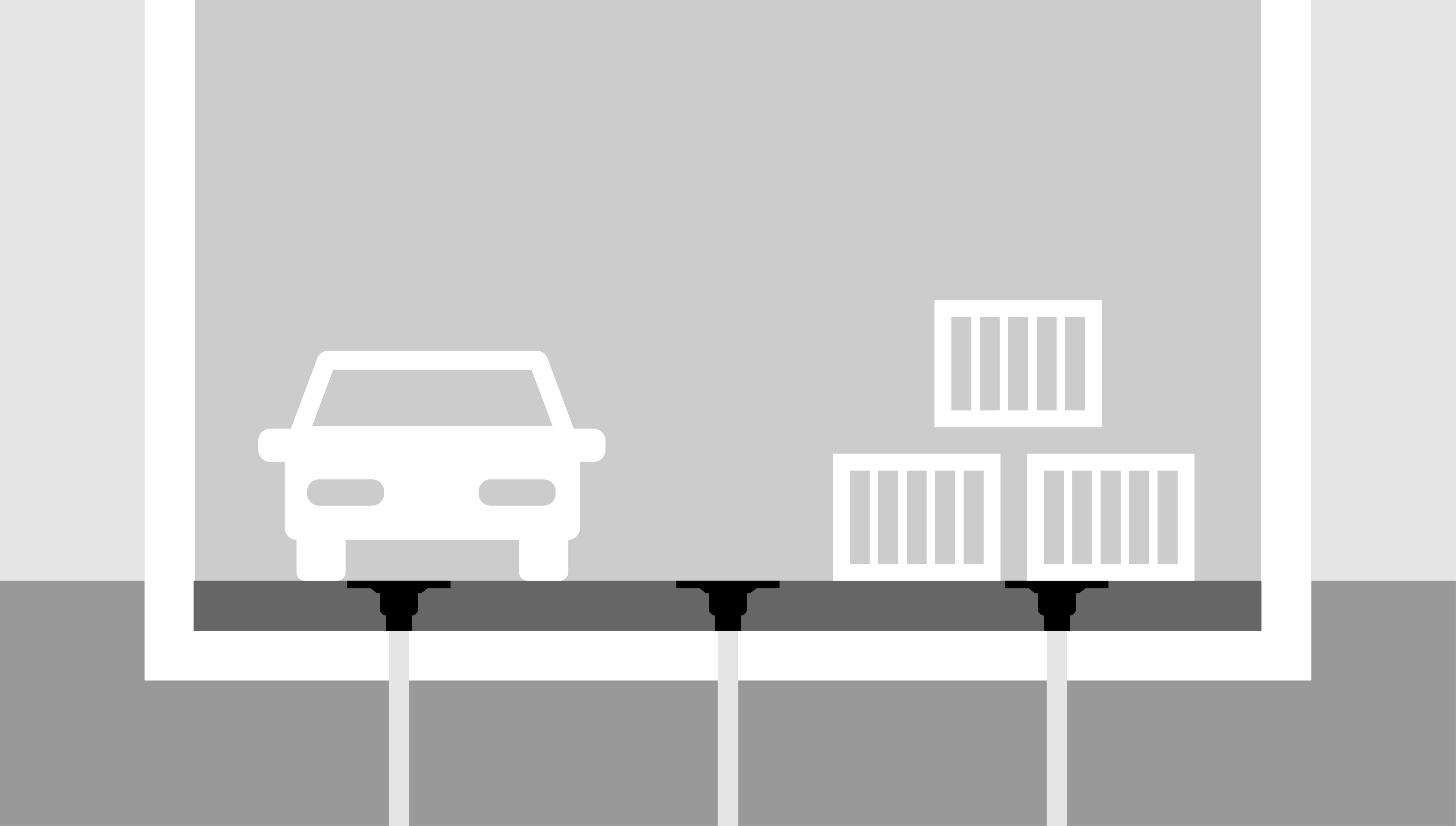

Klasa R 50
- Obciążenie próbne ok. 5 t
- Powierzchnie z ruchem pojazdów, np. w pomieszczeniach użytkowych i fabrykach

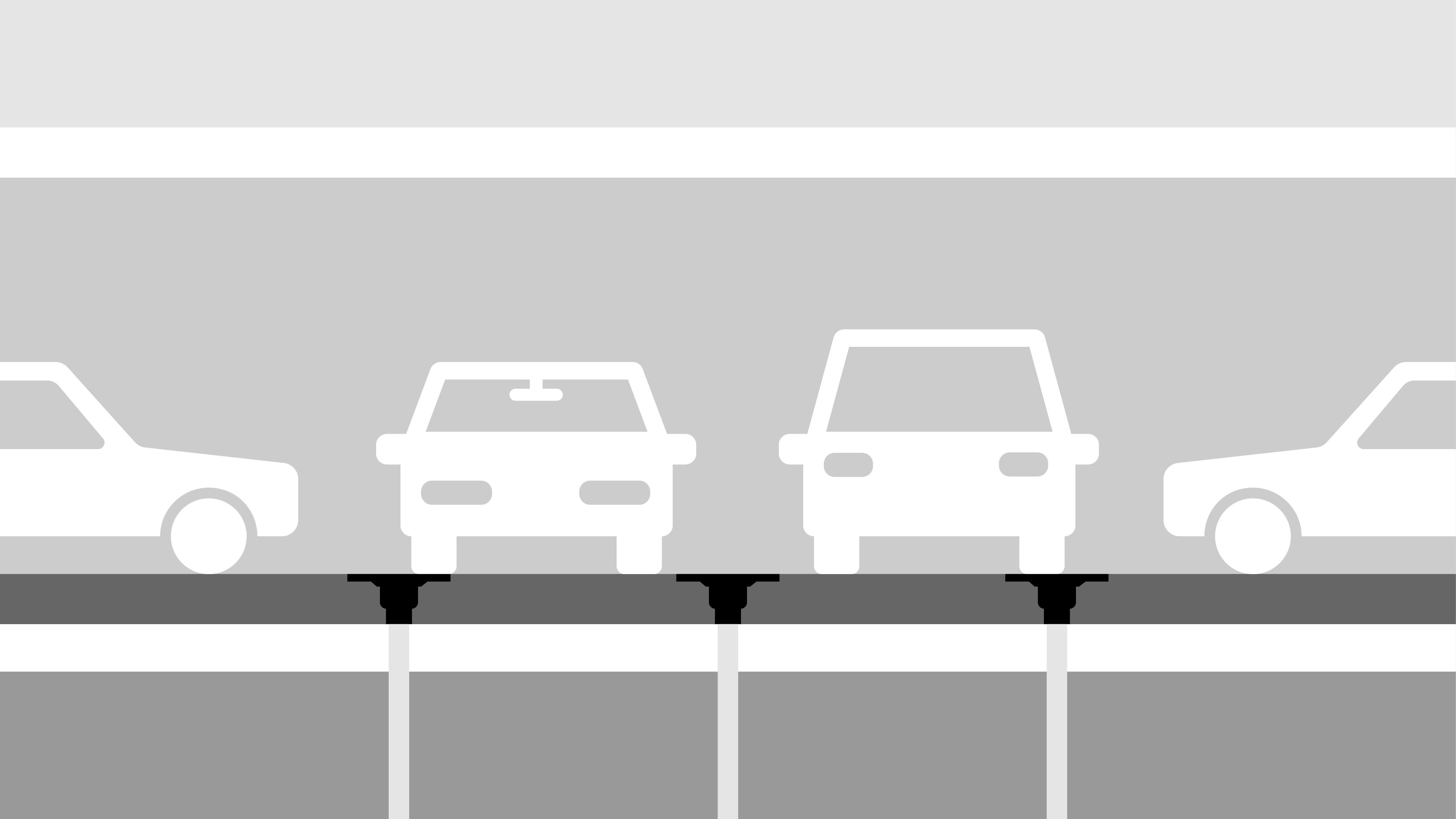

Klasa M 125
- Obciążenie próbne ok. 12,5 t
- Powierzchnie, po których poruszają się pojazdy, takie jak parkingi wielopoziomowe, fabryki i warsztaty

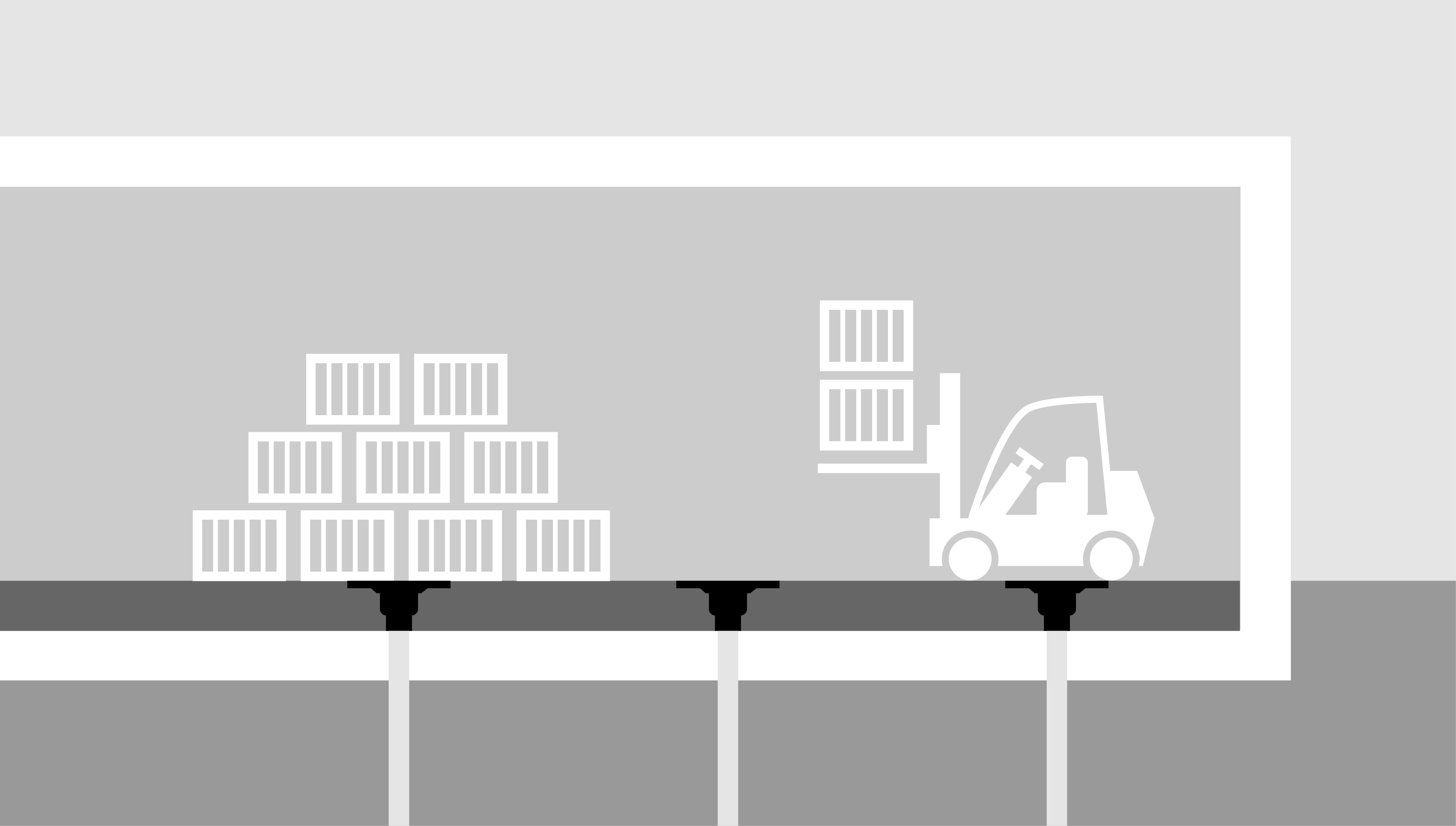

Klasa N 250
- Obciążenie próbne ok. 25 t
- Powierzchnie przemysłowe o dużym natężeniu ruchu wózków widłowych, takie jak powierzchnie zakładów przetwórstwa spożywczego, zakładów chemicznych lub zakładów przetwórczych

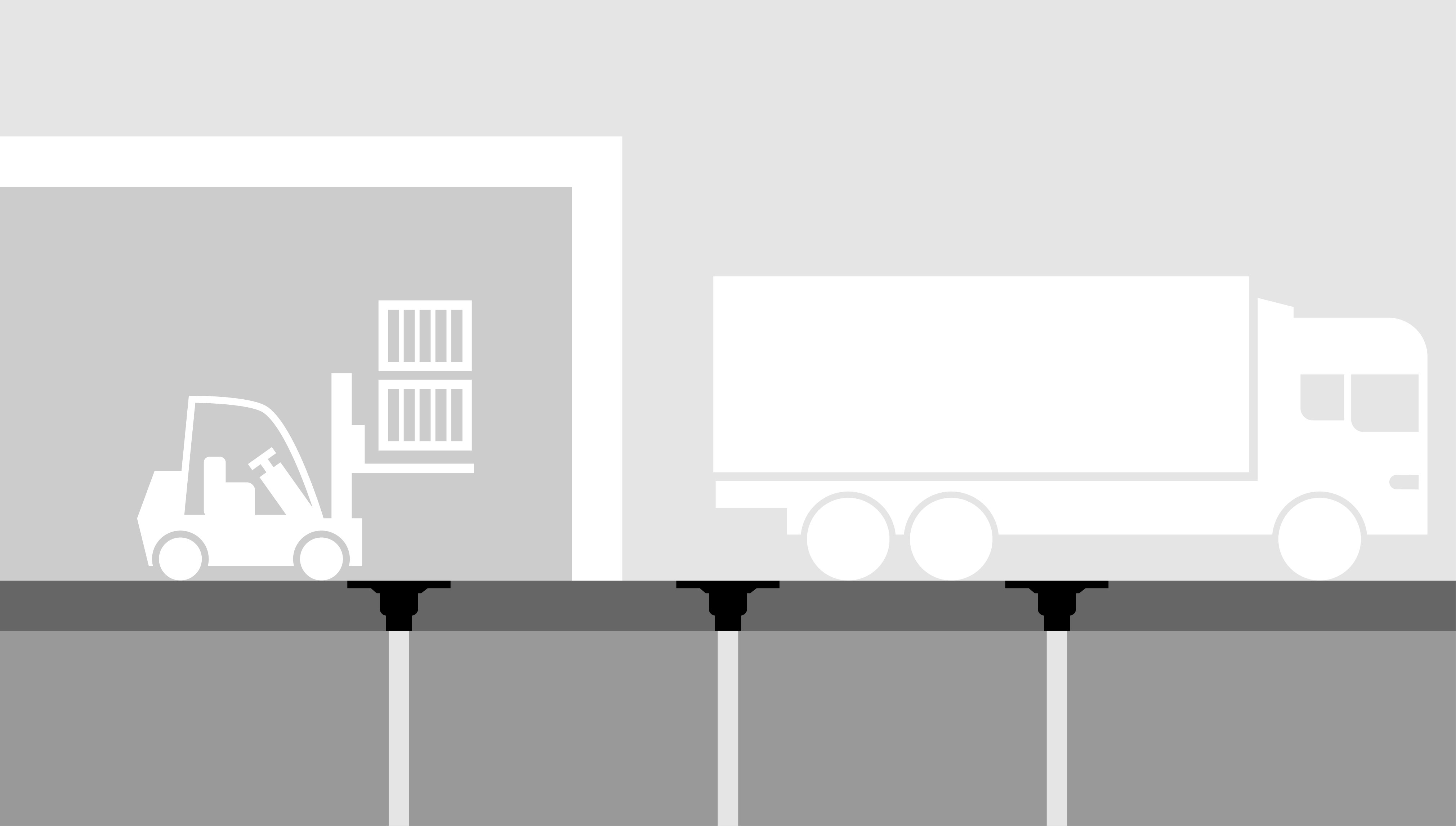

Klasa P 400
- Obciążenie próbne ok. 40 t
- Obszary o szczególnie wysokim obciążeniu, w tym powierzchnie przeznaczone do przetwórstwa spożywczego, zakłady chemiczne lub technologiczne, w których wpusty są narażone na obciążenia powodowane przez przemysłowe wózki widłowe i/lub manewrujące pojazdy ciężarowe
Klasy obciążenia dla pokryw (rusztowych) w obszarach ruchu
zgodnie z normą DIN EN 124

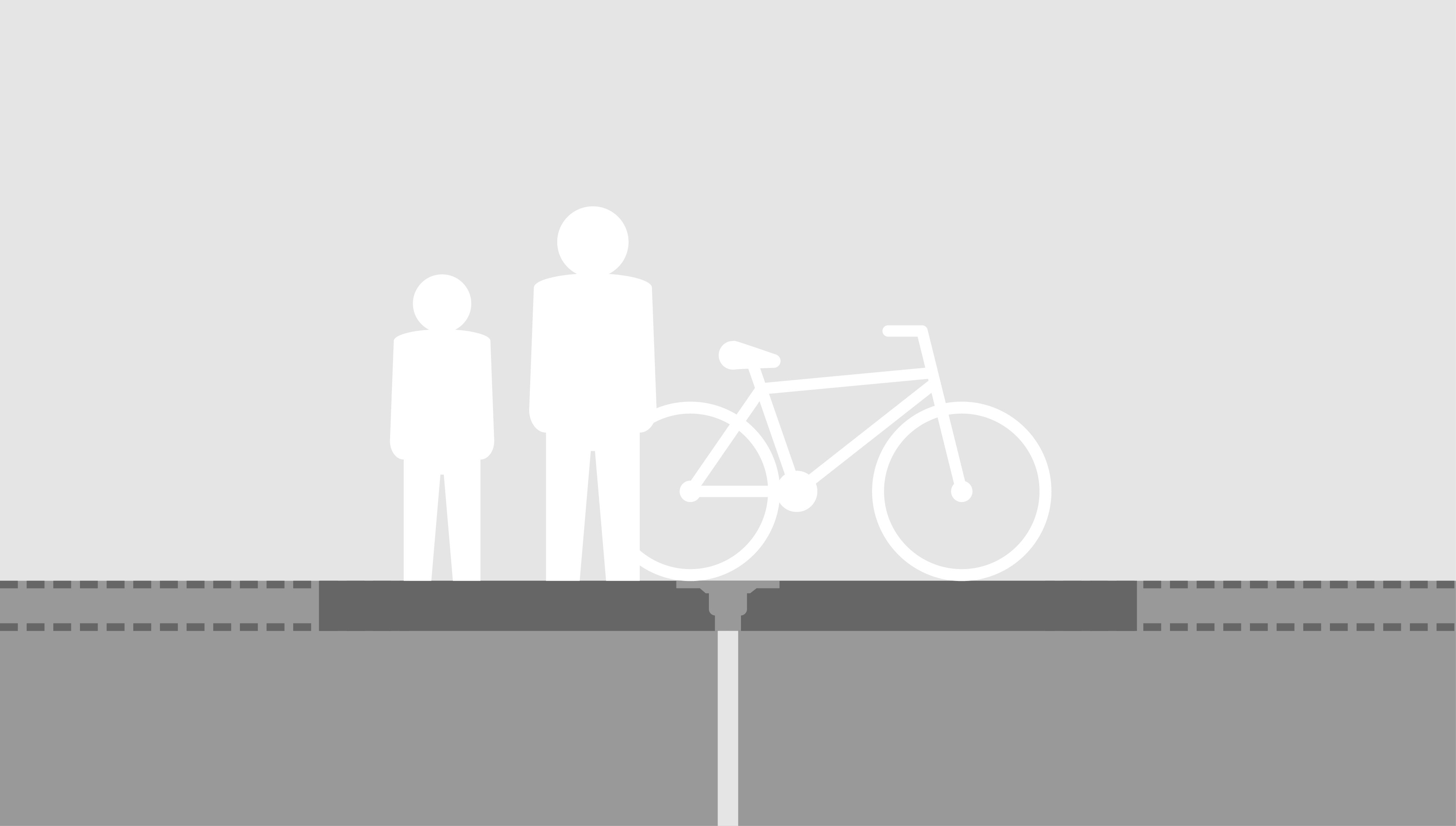

Grupa 1 (co najmniej klasa A 15)
- Obciążenie próbne ok. 1,5 t
- Do powierzchni przeznaczonych wyłącznie dla pieszych i rowerzystów

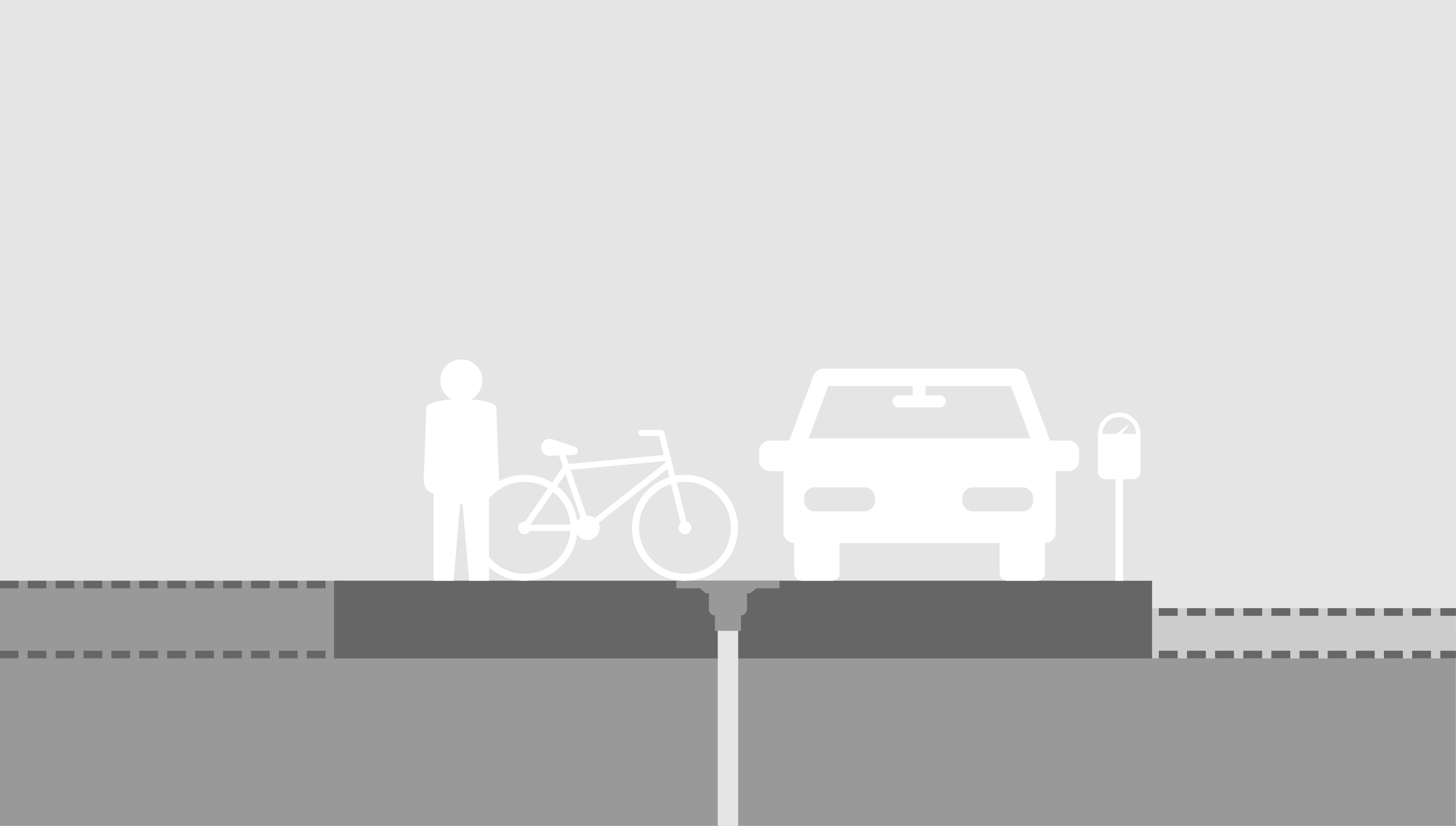

Grupa 2 (co najmniej klasa B 125)
- Obciążenie próbne ok. 12,5 t
- Strefy dla pieszych i podobne obszary, parkingi dla samochodów osobowych lub parkingi wielopoziomowe

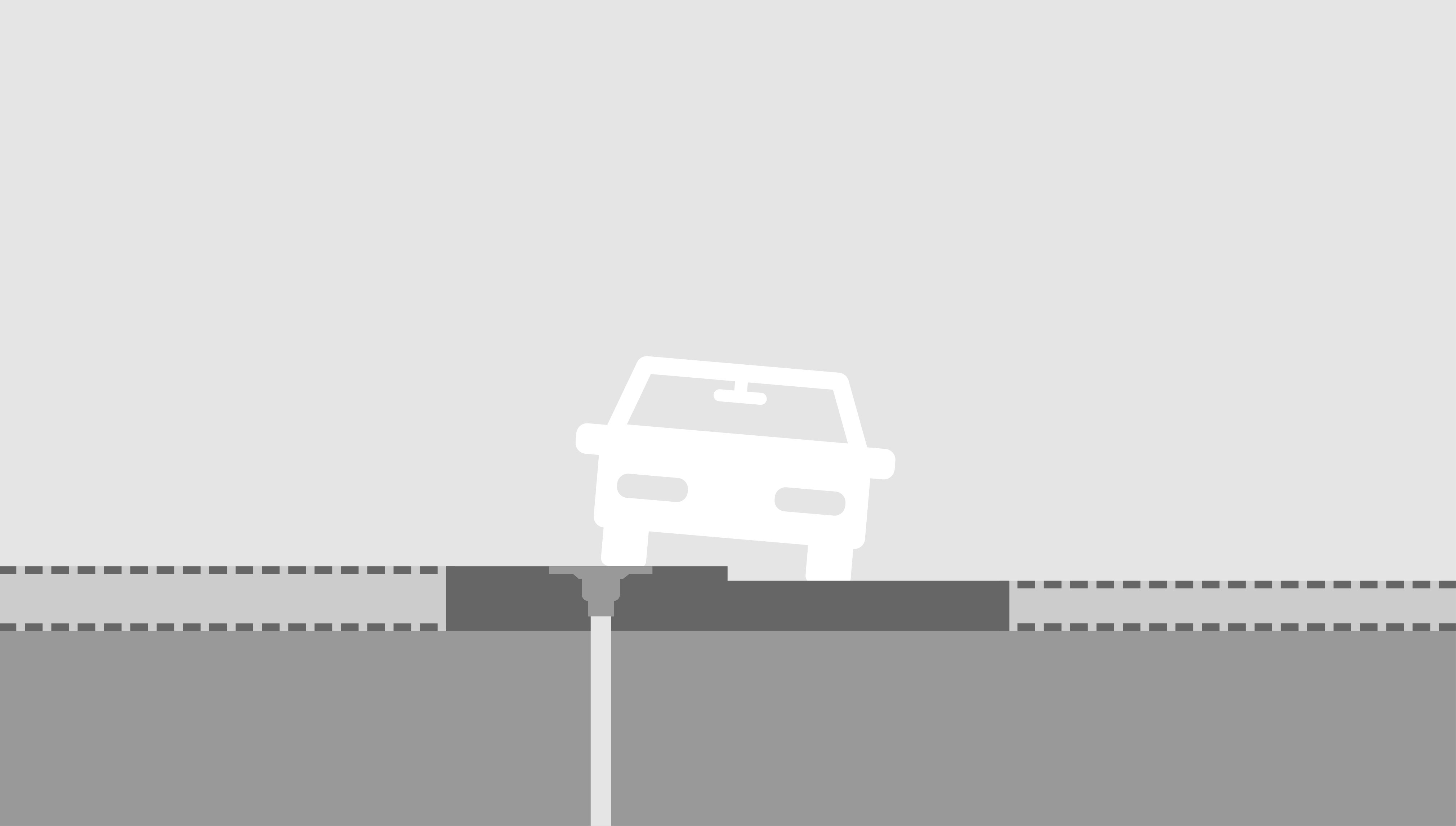

Grupa 3 (co najmniej klasa C 250)
- Obciążenie próbne ok. 25 t
- Do montażu w obszarze krawężnika dróg, które, mierząc od krawędzi krawężnika, wystają maksymalnie 0,5 m na jezdnię i maksymalnie 0,2 m na strefę dla pieszych

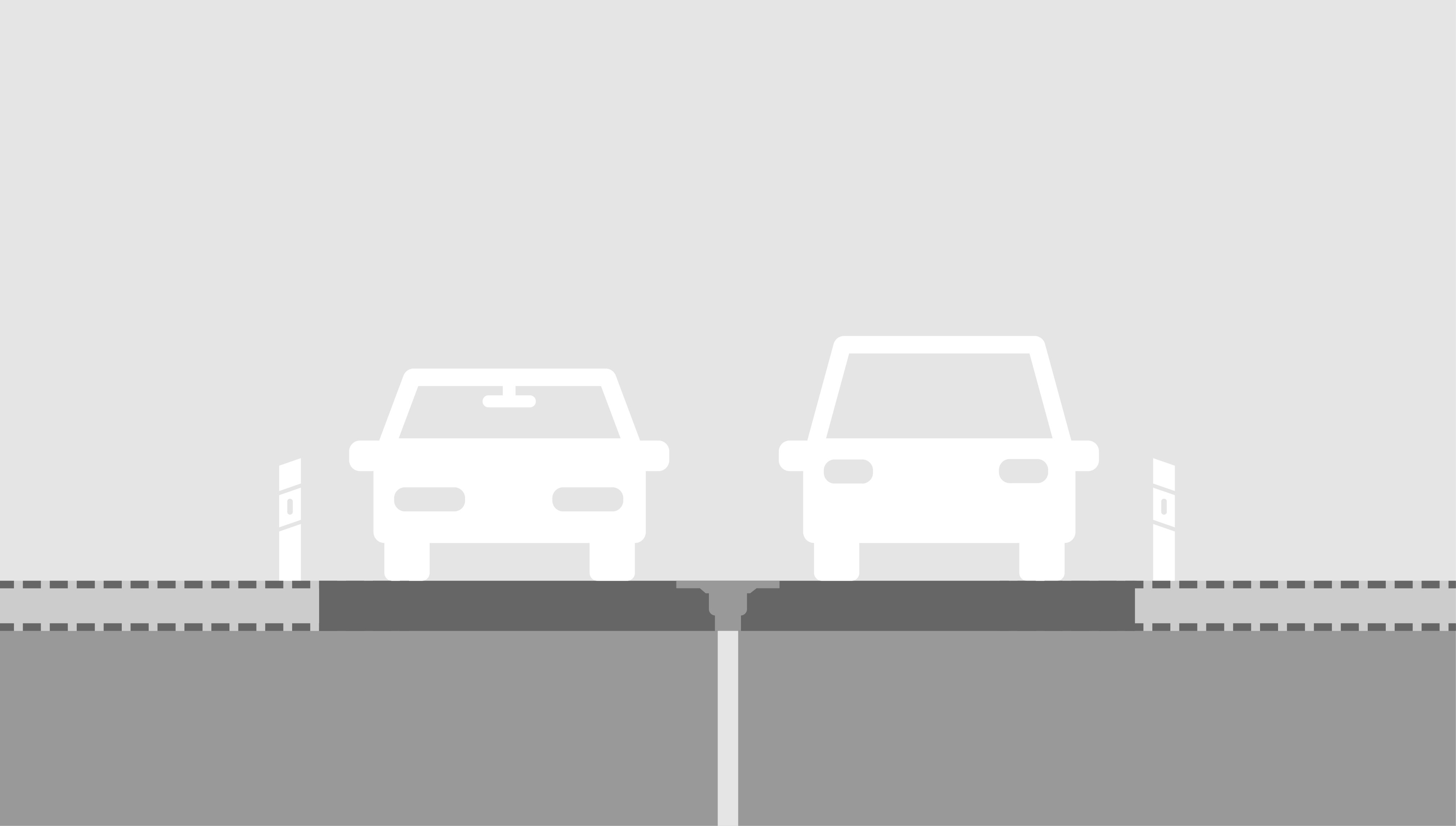

Grupa 4 (co najmniej klasa D 400)
- Obciążenie próbne ok. 40 t
- Nawierzchnie dróg (w tym dróg dla pieszych), pobocza dróg oraz parkingi dopuszczone do ruchu dla wszystkich rodzajów pojazdów drogowych

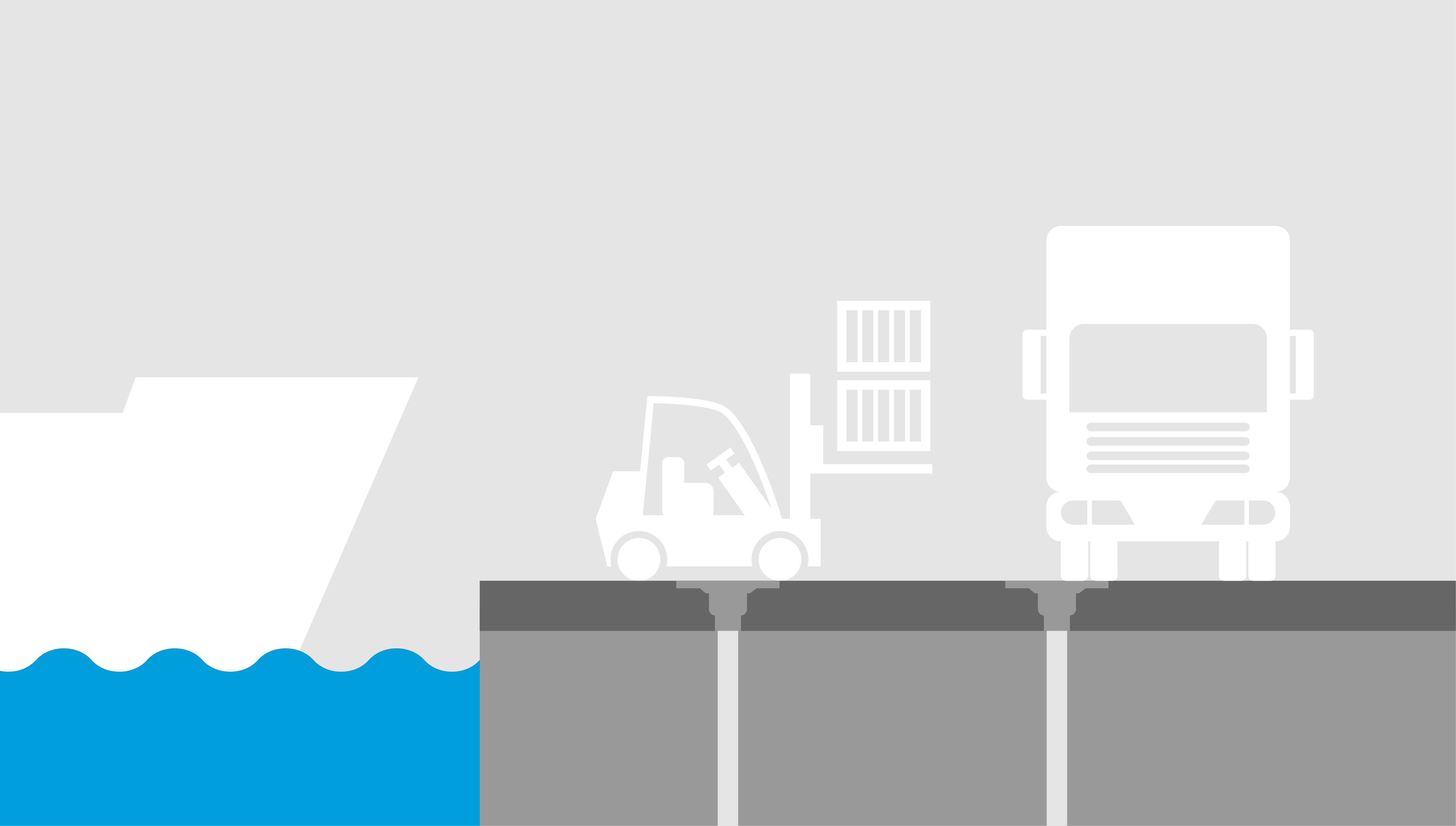

Grupa 5 (co najmniej klasa E 600)
- Obciążenie próbne ok. 60 t
- Powierzchnie, po których poruszają się pojazdy o dużym obciążeniu na koło, np. obiekty portowe, płyty lotniskowe

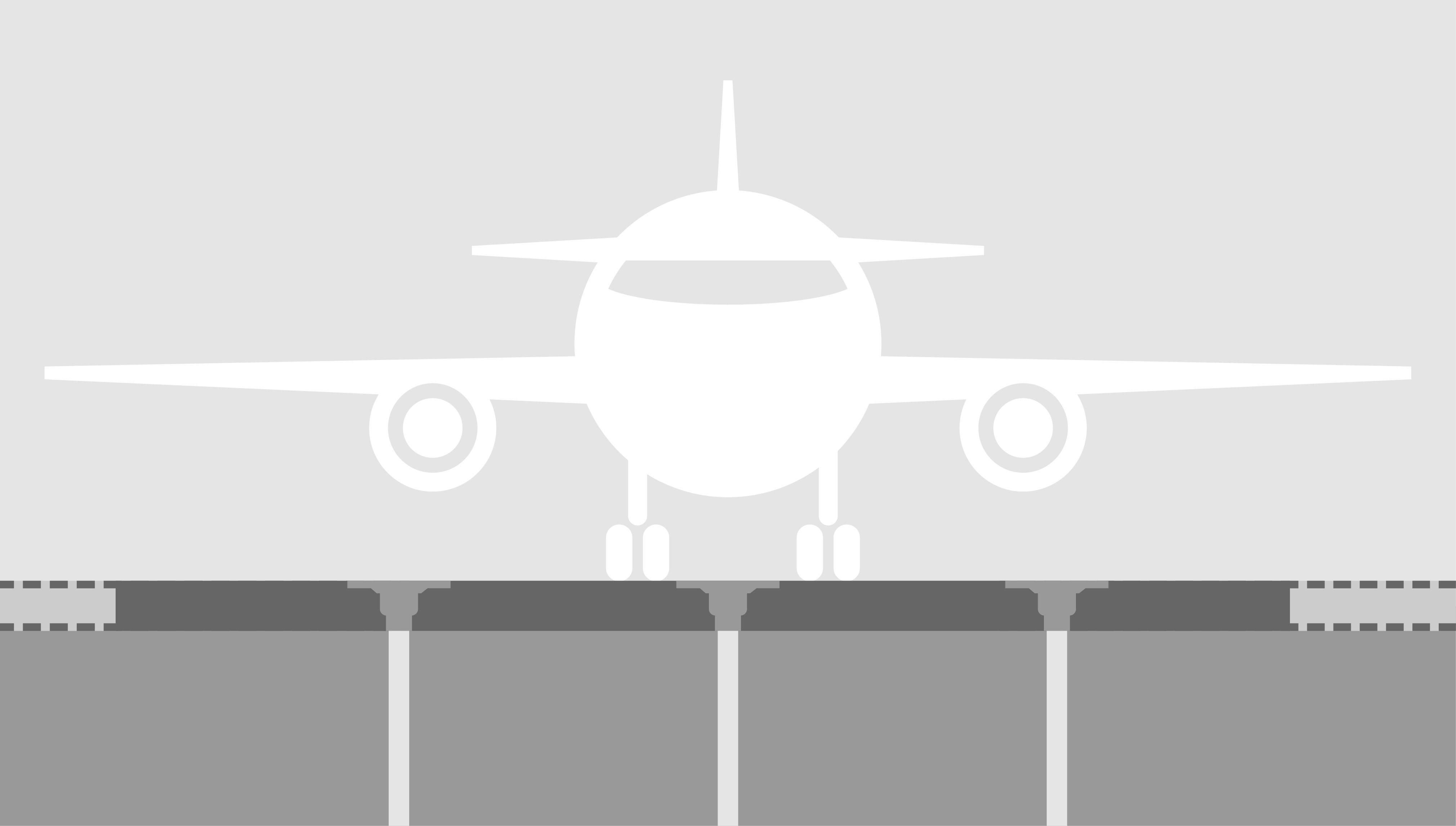

Grupa 6 (co najmniej klasa F 900)
- Obciążenie próbne ok. 90 t
- Powierzchnie, po których poruszają się pojazdy o szczególnie dużym obciążeniu na koło, np. powierzchnie operacyjne lotniska
