Technika wentylacyjna i izolacja akustyczna: o czym należy pamiętać

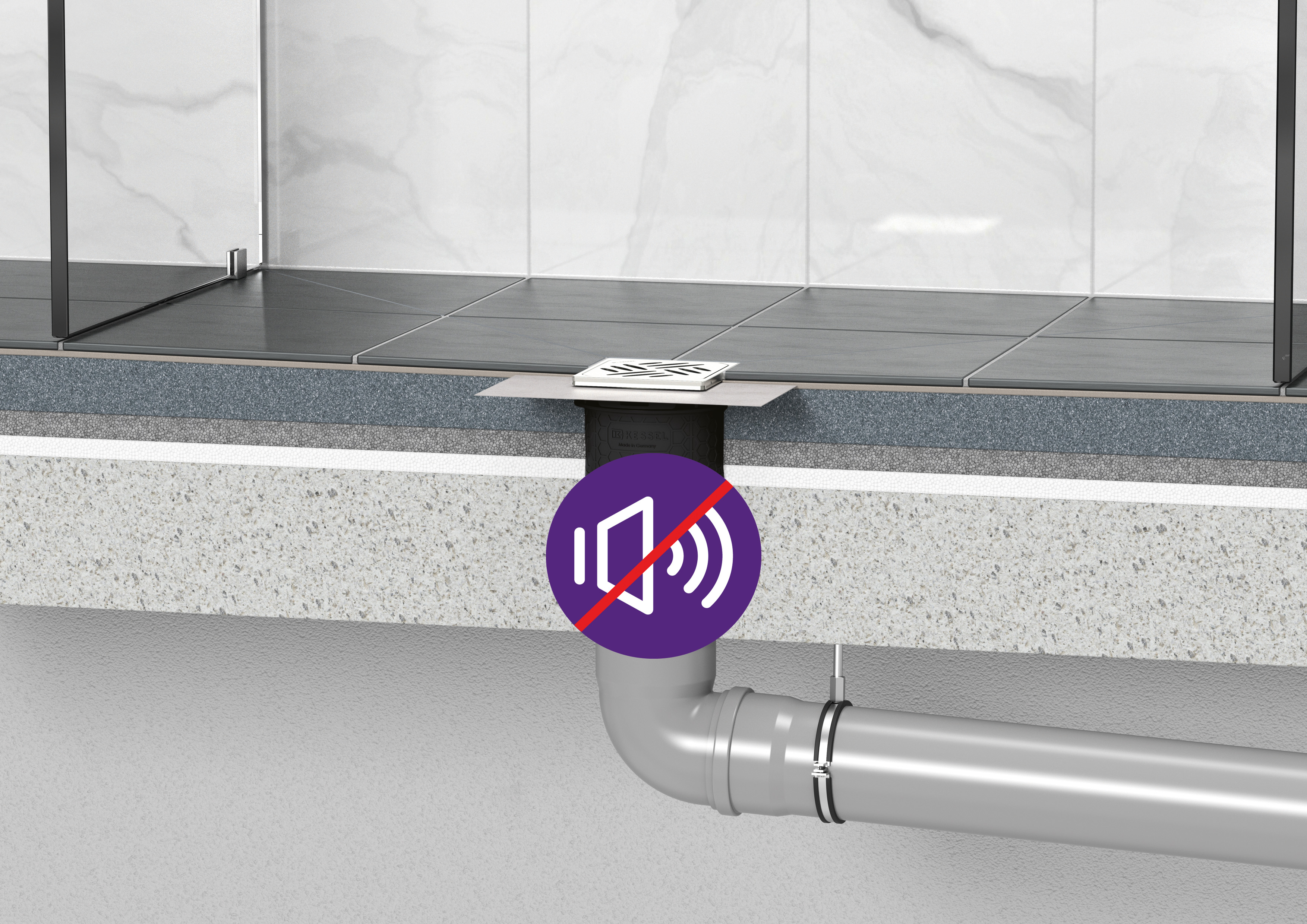

W okolicy wpustów podłogowych powstają na przykład odgłosy spowodowane chodzeniem lub przepływem wody. Dlatego też, aby zapewnić prawidłową izolację akustyczną w budynkach, należy upewnić się, że zainstalowane wpusty nie przekraczają maksymalnych dopuszczalnych poziomów hałasu. Oprócz właściwości izolacyjnych samych wpustów należy tu uwzględnić również czynniki zewnętrzne, takie jak architektura, materiały budowlane i materiały izolacyjne. Tutaj znajdziesz najważniejsze informacje na temat izolacji akustycznej w odniesieniu do wpustów podłogowych.
Wymagania dotyczące izolacji akustycznej wpustów podłogowych
Minimalne wymagania dotyczące izolacji akustycznej wpustów podłogowych oraz procedura określania poziomu hałasu wynikają z wytycznych określonych w normie DIN 4109. Ponadto wytyczne VDI 4100 dotyczące izolacji akustycznej w budynkach mieszkalnych zalecają wartości odbiegające od wymagań normy.
Właściwości dźwiękochłonne wpustów KESSEL
Wpusty KESSEL charakteryzują się doskonałymi właściwościami dźwiękochłonnymi, co potwierdziły pomiary przeprowadzone przez Instytut Fraunhofera w Stuttgarcie. Wartości uzyskane dla wszystkich wpustów znacznie przewyższają najwyższe wymagania normy DIN 4109 i wytycznych VDI 4100. (Odpowiednie raporty z badań można znaleźć na stronach poszczególnych produktów.) Dzięki dostępnej jako akcesorium uszczelce przepustu Quick-Fit skuteczność izolacji akustycznej można dodatkowo zwiększyć o 30%.

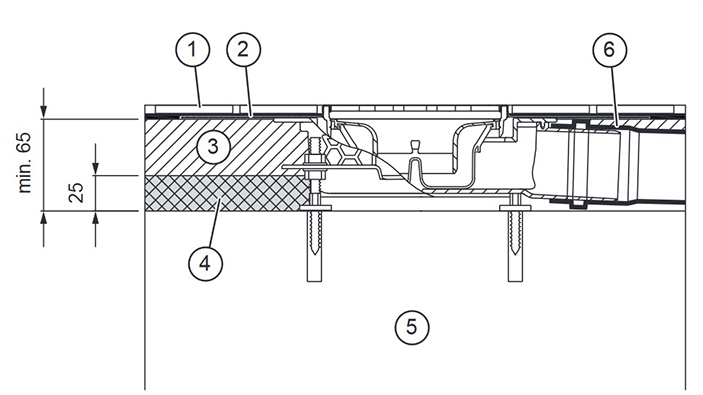

Certyfikat Instytutu Fraunhofera P-BA 206/2018 dla modelu Ultraflat 54
- Płytki
- Uszczelnienie cienkowarstwowe w połączeniu z klejem do płytek
- Jastrych
- izolacja dźwiękowa
- Strop betonowy
- Wąż ochronny z PE o grubości 4 mm

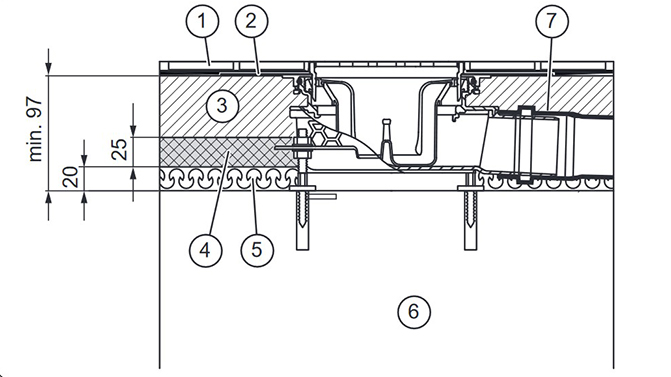

Certyfikat Instytutu Fraunhofera P-BA 205/2018 dla modelu Ultraflat 79
- Płytki
- Uszczelnienie cienkowarstwowe w połączeniu z klejem do płytek
- Jastrych
- izolacja dźwiękowa
- izolacja cieplna
- Strop betonowy
- Wąż ochronny z PE o grubości 4 mm
Raporty z badań KESSEL | Norma / Dyrektywa | UG z tyłu (po przekątnej) | DIN 4109 | VDI 4100 |
| Ultraflat DN 50 + kratka szczelinowa bez pomocy montażowej Raport z badań: P-BA 236/2013 | DIN 4109 VDI 4100 | 12 dB(A) 10 dB(A) | Wymagania minimalne 30 dB (A) Wymagania podwyższone 25 dB (A) | Wymóg minimalny SSt I ≤ 30 dB(A) Wymóg podwyższony SSt III ≤ 22 dB(A) – ≤ 24 dB(A) |
| Ultraflat 54 DN 50 + kratka szczelinowa z przyrządem montażowym + kołki montażowe dźwiękochłonne | DIN 4109 VDI 4100 | 18 dB(A) 14 dB(A) | ||
| Ultraflat 79 DN 50 + kratka szczelinowa z elementem ułatwiającym montaż + kołki montażowe dźwiękochłonne | DIN 4109 VDI 4101 | 15 dB (A) 11 dB (A) | ||
| Practicus pionowy DN 100 + Variofix Raport z badań: P-BA 237/2013 | DIN 4109 VDI 4102 | 18 dB (A) 15 dB (A) | ||
| Ecoguss pionowy DN 100 + nasada Linearis Comfort Raport z badań: P-BA 238/2013 | DIN 4109 VDI 4103 | 23 dB(A) 20 dB(A) | ||
| Ecoguss pionowy DN 100 + nasada Comfort + Fire-Kit + Quick Fit Raport z badań: P-BA 239/2013 | DIN 4109 VDI 4104 | 16 dB(A) 14 dB(A) | ||
| Odpływ prysznicowy liniowy Linearis Comfort 850 mm Raport z badań: P-BA 240/2013 | DIN 4109 VDI 4105 | 17 dB(A) 13 dB(A) | ||
| Odpływ prysznicowy liniowy Linearis Compact 750 mm Raport z badań: P-BA 241/2013 | DIN 4109 VDI 4106 | 14 dB (A) 10 dB (A) | ||
| Odpływ ścienny Scaca Raport z badań: P-BA 242/2013 | DIN 4109 VDI 4107 | 17 dB (A) 14 dB (A) | ||

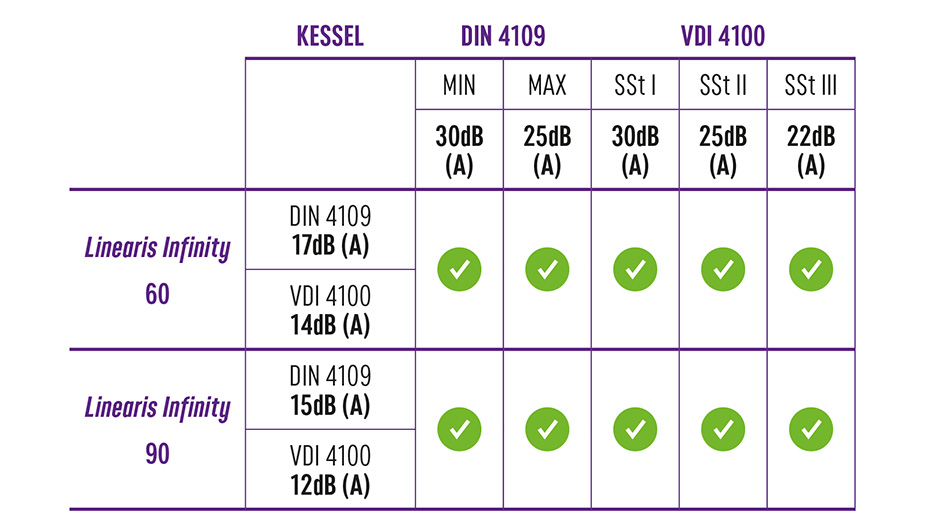

| Infinity 60 + kołki montażowe dźwiękochłonne Raport z badań: P-BA 24232/2021 | DIN 4109 VDI 4108 | 17 dB (A) 14 dB (A) | ||
| Infinity 90 + kołki montażowe dźwiękochłonne Raport z badań: P-BA 24/2021 | DIN 4109 VDI 4109 | 15 dB (A) 12 dB (A) |
Ważny szczegół: kołki montażowe dźwiękochłonne

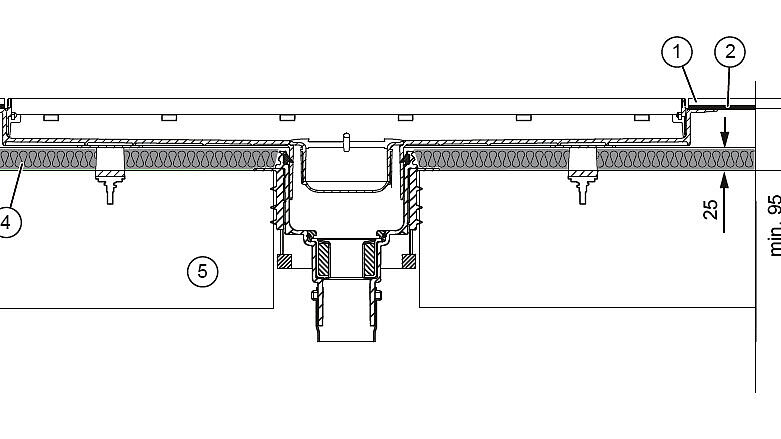

Wygląda jak klasyczny kołek rozporowy, ale ma znacznie większe możliwości: elastyczne kołki montażowe dźwiękochłonne firmy KESSEL działają jak izolacja akustyczna między korpusem odpływu a stropem betonowym. Dzięki temu osiąga doskonałe wyniki w zakresie izolacji akustycznej, znacznie przewyższające wymagania norm VDI i DIN 4100. Często izolację akustyczną trzeba kupować osobno, ale w przypadku odpływu prysznicowego liniowego LinearisInfinity jest ona standardowo zawarta w zakresie dostawy. W przypadku wpustu łazienkowego Ultraflat stanowi ona część zestawu montażowego.
