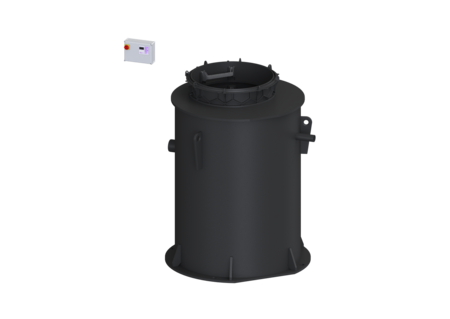

Przepompownia Aquapump XXL
Tronic, STZ 4400-S1, AX
KESSEL Przepompownia Aquapump XXL, Tronic, ścieki fekalne, wysokość 2440 mm, sterowanie pompą przez Sterownik, z pompą zatapialną STZ 4400
Nr art. | 8743035 |
---|---|
GTIN | 4026092078020 |
Grupa Rabatowa | 60 |
Przepompownia Aquapump XXL Tronic, STZ 4400-S1, AX
Przepompownia jest wyposażona w jedną lub dwie pompy zanurzeniową oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Akcesoria: 680 528 = 2 m 680 529 = 3 m 680 530 = 4 m 680 531 = 5 m Wersja Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: Zasuwa odcinająca z żeliwa Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Stopnie złazowe: tak Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: Zbiornik dwupłaszczowy Cechy ogólne Kolor: czarny Norma: EN 12050-1 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Typ urządzenia: Tronic Wymiary Ciężar netto: 609,7 kg Ciężar brutto: 677,7 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Długość: 1880 mm Szerokość: 1880 mm Wysokość: 2440 mm Wymiar opakowania: dł.: 3200 mm Wymiar opakowania: szer.: 1800 mm Wymiar opakowania: wys.: 1760 mm Zbiornik/korpus Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Odstęp między środkiem rury odpływowej a dnem zbiornika: 1735 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1320 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 1400 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 1090 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1600 mm Szerokość w świetle włazu (LW): 1000 mm Pojemność użytkowa: 820 l Przenośnik Pompa: STZ 4400 Liczba pomp: 1 Ciężar, pompa: 56 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 7,5 A Klasa ochrony: I Klasa izolacji: H Współczynnik mocy Cos phi: 0,89 Stopień ochrony pompy: IP 68 (20 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 21,3 m³/h Maks. wys. podnoszenia: 46,7 m Prędkość obrotowa: 2840 U/min Pobór mocy P1: 4,4 kW Pobór mocy P2: 3,7 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN8-F PLU 7G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Comfort Plus Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda hydrostatyczna Czujnik/Sonda poziomu: Sonda hydrostatyczna Typ pomiaru poziomu: hydrostatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak
Tytuł | Nr art. | ||
---|---|---|---|
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 380-629 mm, Klasa A/B | 8740000 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 380-629 mm, Klasa D | 8740001 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 411-660 mm, Klasa K 3 | 8740002 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 668-917 mm, Klasa K 3 | 8740003 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 396-645 mm, Klasa A 15 | 8740004 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15 | 8740005 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 630-879 mm, Klasa A/B | 8740006 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 630-879 mm, Klasa D | 8740007 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 661-910 mm, Klasa K 3 | 8740008 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 918-1167 mm, Klasa K 3 | 8740009 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 646-895 mm, Klasa A 15 | 8740010 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 903-1152 mm, Klasa L 15 | 8740011 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 880-1129 mm, Klasa A/B | 8740012 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 880-1129 mm, Klasa D | 8740013 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 911-1160 mm, Klasa K 3 | 8740014 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1168-1417 mm, Klasa K 3 | 8740015 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 896-1145 mm, Klasa A 15 | 8740016 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1153-1402 mm, Klasa L 15 | 8740017 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa A/B | 8740018 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa D | 8740019 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1161-1410 mm, Klasa K 3 | 8740020 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3 | 8740021 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1146-1395 mm, Klasa A 15 | 8740022 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1403-1652 mm, Klasa L 15 | 8740023 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa A/B | 8740024 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa D | 8740025 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1411-1660 mm, Klasa K 3 | 8740026 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1668-1917 mm, Klasa K 3 | 8740027 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1396-1645 mm, Klasa A 15 | 8740028 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1653-1902 mm, Klasa L 15 | 8740029 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa A/B | 8740030 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa D | 8740031 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1661-1910 mm, Klasa K 3 | 8740032 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1646-1895 mm, Klasa A 15 | 8740034 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa A/B | 8740036 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa D | 8740037 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1911-2160 mm, Klasa K 3 | 8740038 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1896-2145 mm, Klasa A 15 | 8740040 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa A/B | 8740042 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa D | 8740043 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2161-2410 mm, Klasa K 3 | 8740044 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2146-2395 mm, Klasa A 15 | 8740046 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa A/B | 8740048 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D | 8740049 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2411-2660 mm, Klasa K 3 | 8740050 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2396-2645 mm, Klasa A 15 | 8740052 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa A/B | 8740054 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa D | 8740055 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2661-2910 mm, Klasa K 3 | 8740056 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2646-2895 mm, Klasa A 15 | 8740058 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 375-624 mm, Klasa K 3 | 8740122 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 625-874 mm, Klasa K 3 | 8740123 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 875-1124 mm, Klasa K 3 | 8740124 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1125-1374 mm, Klasa K 3 | 8740125 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1375-1624 mm, Klasa K 3 | 8740126 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1625-1874 mm, Klasa K 3 | 8740127 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1875-2124 mm, Klasa K 3 | 8740128 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2125-2374 mm, Klasa K 3 | 8740129 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2375-2624 mm, Klasa K 3 | 8740130 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2625-2874 mm, Klasa K 3 | 8740131 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa B | 8740141 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa B | 8740142 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa B | 8740143 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa D | 8740158 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D | 8740159 | Opis | |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa D | 8740160 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis | |
Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis | |
Urządzenie ostrzegawcze Basic z sondą optyczną 10 m | 20224 | Opis | |
Zestaw kompresorowy do napowietrzania | 28048 | Opis | |
Mocowanie kabla Zestaw do studzienki technicznej | 28076 | Opis | |
Zest. do przezb. do wyró. potenc. Szyna do urządzeń typu Mono | 28088 | Opis | |
Zest. do przezb. do wyró. potenc. Szyna do urządzeń typu Duo | 28089 | Opis | |
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis | |
Antena z magnetyczną podstawą do modemu TeleControl, kabel 2,5 m | 28793 | Opis | |
Kabel przedłużający do anteny z magnetyczną podstawą,dł.: 2m | 28794 | Opis | |
Puszka łączeniowa do przedłużenia sondy hydrostatycznej | 28799 | Opis | |
Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis | |
Uszczelka do przedłużki | 680125 | Opis | |
Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis | |
Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis | |
Zestaw trzpieni łączących 10 sztuki | 680373 | Opis | |
Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 2 m | 680528 | Opis | |
Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 3 m | 680529 | Opis | |
Łańcuch zamienny do przep. z. Stal nierdzewna, długość 4 m | 680530 | Opis | |
Łańcuch zamienny przepomp. zewnę. Stal nierdzewna, długość 5 m | 680531 | Opis | |
Kontakt bezpotencjałowy Zestaw rozsz. do urządzeń steruj. Basic | 80074 | Opis | |
Akcesoria do kabli Przedłużenie sondy | 80889 | Opis | |
Akcesoria do kabli Przedłużka do pompy | 80891 | Opis | |
Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis | |
Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis | |
Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis | |
Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis | |
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
Tytuł | Nr art. |
---|
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych |
- Sterownik (schaltgeraet): Comfort Plus
- ATEX (atex): tak
- TÜV znak testowy (pruefzeichen): ID 1111241940
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Czujnik alarmowy (alarmgeber): Sonda hydrostatyczna
- Pompa (pumpe): STZ 4400
- Typ wirnika (laufrad_typ): Mechanizm rozdrabniający
- Napięcie robocze (betriebsspannung): 400 V
- Typ urządzenia (anlagenart): Pojedyncza jednostka
