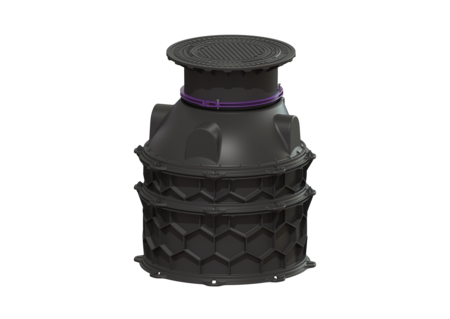

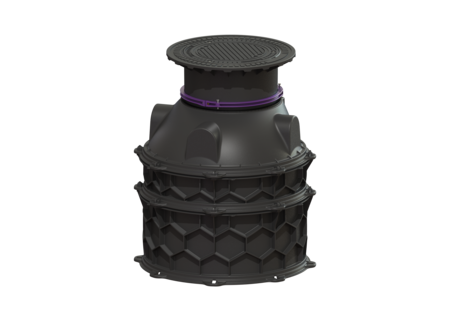

M. studzienki LW 1000 płyta podł.
Dostęp LW 600, 880-1129 mm, Klasa D
KESSEL M. studzienki LW 1000 płyta podł., zabudowa w ziemi, głębokość zabudowy 880 - 1129 mm, szer. w świetle wejścia (LW) 600 mm, klasa obciążenia D 400
- Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
- Innowacyjna struktura plastra miodu
- Zabudowa w wodzie gruntowej do 3000 mm
Nr art. | 8740013 |
---|---|
GTIN | 4026092065280 |
Grupa Rabatowa | 60 |
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 880-1129 mm, Klasa D
Moduł studzienki do konfiguracji mokrej jest wyposażony we wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą. Wersja Wskazówka dotycząca głębokości zabudowy: Dla klasy obciążenia D należy w miejscu instalacji użyć płyty odciążającej Cechy ogólne Kolor: czarny Materiał: PE-HD Norma: EN 13598-2 Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie) Aprobata: Z-42.1-527 Wymiary Ciężar netto: 108,5 kg Ciężar brutto: 125 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Głębokość zabudowy: 880 - 1129 mm Możliwość regulacji wysokości: Nasada teleskopowa długość: 1200 mm Szerokość: 1200 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 1200 mm Wymiar opakowania: wys.: 2200 mm Zbiornik/korpus Maks. otwór na dopływ (DN): 150 mm szer. w świetle zbiornika urządzenia (LW): 1000 mm szer. w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 659 mm Pokrywy, Wysokość: 122 mm Pokrywy, Długość: 659 mm Powierzchnia: Żeliwo szare Blokada: zaryglowany Klasa obciążenia: D 400 (EN 124) Szczelność: wodoszczelny
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Uszczelka do przedłużki | 680125 | Opis | |
Pierścień zaciskowy do nasad, d: 600 mm | 680276 | Opis | |
Uszczelka do pokrywy ryglowanej | 680323 | Opis | |
Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis | |
Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis | |
Zestaw trzpieni łączących 10 sztuki | 680373 | Opis | |
Uszczelka do modułu studzienki | 680374 | Opis | |
Stopnie złazowe do modułu studzienki | 680376 | Opis | |
Stożek studzienki LW 600 dostęp do modułu studzienki | 680431 | Opis | |
Nasada d: 600 mm | 680569 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis | |
LÖVM Właz żeliwny, klasy D, ryglowany | 860136 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie |
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Zewnętrzny nadzór (fremdueberwachung): SKZ
- Typ pokrywy (abdeckungsart): pokrywa okrągła
- Klasa obciążenia (belastungsklasse): D 400 (EN 124)
- Głębokość zabudowy (einbautiefe): 880 mm
- Ciężar brutto (gewicht_brutto): 125 kg
- Powierzchnia (oberflaeche): Żeliwo szare
