Przepompownia przeciw. Ecolift XL
Duo, 2 klapy , SPF 1400-S1

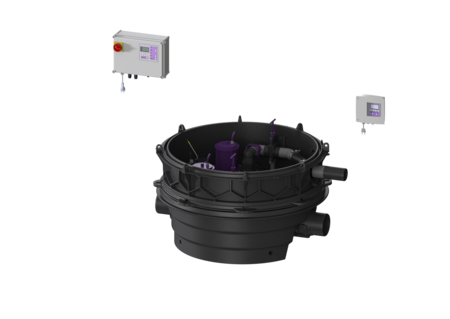

KESSEL Przepompownia przeciw. Ecolift XL, Ścieki zawierające fekalia i bez fekaliów, ustawienie swobodne, urządzenie dwupompowe, 2 klapy zwrotne napędzane silnikiem, z 2 SPF 1400-S1 EcoXL pomp zatapialnych, czujnik alarmu z Sonda optyczna
- Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
- rzadka praca pompy
- minimalny hałas
| Nr art. | 8741034 |
|---|---|
| GTIN | 4026092068519 |
| Grupa Rabatowa | 60 |

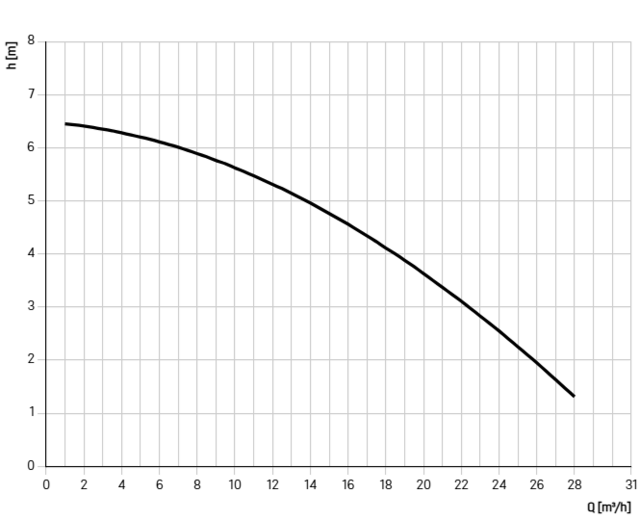

Przepompownia przeciw. Ecolift XL Duo, 2 klapy , SPF 1400-S1
Przepompownia przeciwalewowa do ścieków zawierających fekalia i bez fekaliów jest wyposażona w dwie pompy zatapialne, dwa systemy zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie przekrój rury jest otwarty i woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, systemy zamykania zostają automatycznie zamknięte i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego. Dodatkowe sterownik gwarantuje dodatkowe bezpieczeństwo. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z pogłębioną zabudową Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Klapy zwrotne napędzane silnikiem: 2 Cechy ogólne Kolor: czarny Norma: ÖNORM B 2501 Typ ścieków: Ścieki zawierające fekalia i bez fekaliów Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 6 Aprobata: Z-53.2-493,Z-53.2-493_V Wymiary Ciężar netto: 168 kg Ciężar brutto: 190 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Spadek: 15 mm Długość: 1384 mm Szerokość: 1200 mm Wysokość: 695 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 950 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Koryto: Kineta przelotowa Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 Wielkość nominalna dopływu (DN): 150 Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Pojemność użytkowa: 20 l Pojemność zbiornika: 65,00 l Parametry pomp(y) Pompa: SPF 1400-S1 EcoXL Liczba pomp: 2 Ciężar, pompa: 28 kg Typ przyłącza: Wtyczka kodowana Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,99 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 28 m³/h Maks. wys. podnoszenia: 7,5 m Prędkość obrotowa: 1420 U/min Pobór mocy P1: 1,6 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Długość przewodu sieciowego pompy: 10 m Prąd znamionowy: 7,3 A Sterowanie Sterownik: Comfort Plus z redundancją Napięcie robocze: 230 V Stopień ochrony sterowniku: IP 54 Wymagane zabezpieczenie (sterownik): C 16 A System samodiagnozy (SDS): tak Podtrzymywanie bateryjne : tak Wyświetlacz wielowierszowy: tak Funkcja dziennika zdarzeń: tak Kontakt bezpotencjałowy: tak Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Złącze USB: tak Pobór mocy w stanie czuwania: 5 W Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,6 m Złącze GSM: tak
