Przepompownia przeciw. Ecolift XL

Mono, 2 klapy silnik, SPF 3000-S3

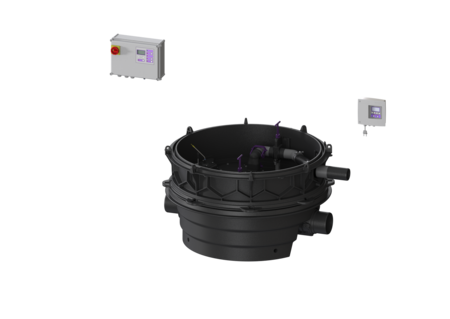

KESSEL Przepompownia przeciw. Ecolift XL, ścieków Ścieki zawierające fekalia i bez fekaliów, ustawienie swobodne, Pojedyncza jednostka, z pompą zatapialną SPF 3000, czujnik alarmu z Sonda optyczna, sterownik Comfort Plus z redundancją, Wariant z pogłębioną zabudową

  • Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
  • rzadka praca pompy
  • minimalny hałas
Nr art. 8741012
GTIN 4026092068298
Grupa Rabatowa 60

Przepompownia przeciw. Ecolift XL Mono, 2 klapy silnik, SPF 3000-S3
Przepompownia przeciwzalewowa do ścieków zawierających fekalia i bez fekaliów jest wyposażona w pompę zatapialną, dwa systemy zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie przekrój rury jest otwarty i woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, systemy zamykania zostają automatycznie zamknięte i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dodatkowe sterownik gwarantuje dodatkowe bezpieczeństwo. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z pogłębioną zabudową Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 Sterowanie pompą: sterownik Ochrona przeciwzalewowa: zintegrowany Przewód tłoczny: poziomy Klapy zwrotne napędzane silnikiem: 2 Cechy ogólne Kolor: czarny Norma: ÖNORM B 2501 Typ ścieków: Ścieki zawierające fekalia i bez fekaliów Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 6 Aprobata: Z-53.2-493 Wymiary Ciężar netto: 124 kg Ciężar brutto: 146 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Spadek: 15 mm Długość: 1384 mm Szerokość: 1200 mm Wysokość: 695 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 950 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Koryto: Kineta przelotowa Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Pojemność użytkowa: 20 l Pojemność zbiornika: 65 l Przenośnik Pompa: SPF 3000 Liczba pomp: 1 Ciężar, pompa: 24 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 5,4 A Długość przewodu sieciowego pompy: 10 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,89 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 36 m³/h Maks. wys. podnoszenia: 17,5 m Prędkość obrotowa: 2845 U/min Pobór mocy P1: 3,2 kW Pobór mocy P2: 2,7 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Sterowanie Sterownik: Comfort Plus z redundancją Włącznik ochrony silnika: tak Pobór mocy w stanie czuwania: 5 W Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony urządzenia sterowniczego: IP 54 Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 5,4 A
  Tytuł Nr art.
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 411-660 mm, Klasa K 3 8740002 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 668-917 mm, Klasa K 3 8740003 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 396-645 mm, Klasa A 15 8740004 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15 8740005 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 661-910 mm, Klasa K 3 8740008 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 918-1167 mm, Klasa K 3 8740009 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 646-895 mm, Klasa A 15 8740010 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 903-1152 mm, Klasa L 15 8740011 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 911-1160 mm, Klasa K 3 8740014 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1168-1417 mm, Klasa K 3 8740015 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 896-1145 mm, Klasa A 15 8740016 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1153-1402 mm, Klasa L 15 8740017 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa A/B 8740018 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa D 8740019 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1161-1410 mm, Klasa K 3 8740020 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3 8740021 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1146-1395 mm, Klasa A 15 8740022 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1403-1652 mm, Klasa L 15 8740023 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa A/B 8740024 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa D 8740025 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1411-1660 mm, Klasa K 3 8740026 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1668-1917 mm, Klasa K 3 8740027 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1396-1645 mm, Klasa A 15 8740028 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1653-1902 mm, Klasa L 15 8740029 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa A/B 8740030 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa D 8740031 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1661-1910 mm, Klasa K 3 8740032 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1646-1895 mm, Klasa A 15 8740034 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa A/B 8740036 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa D 8740037 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1911-2160 mm, Klasa K 3 8740038 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1896-2145 mm, Klasa A 15 8740040 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa A/B 8740042 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa D 8740043 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2161-2410 mm, Klasa K 3 8740044 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2146-2395 mm, Klasa A 15 8740046 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa A/B 8740048 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D 8740049 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2411-2660 mm, Klasa K 3 8740050 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2396-2645 mm, Klasa A 15 8740052 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa A/B 8740054 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa D 8740055 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2661-2910 mm, Klasa K 3 8740056 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2646-2895 mm, Klasa A 15 8740058 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa A/B 8740060 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa D 8740061 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2911-3160 mm, Klasa K 3 8740062 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2896-3145 mm, Klasa A 15 8740064 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 375-624 mm, Klasa K 3 8740122 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 625-874 mm, Klasa K 3 8740123 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 875-1124 mm, Klasa K 3 8740124 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1125-1374 mm, Klasa K 3 8740125 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1375-1624 mm, Klasa K 3 8740126 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1625-1874 mm, Klasa K 3 8740127 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1875-2124 mm, Klasa K 3 8740128 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2125-2374 mm, Klasa K 3 8740129 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2375-2624 mm, Klasa K 3 8740130 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2625-2874 mm, Klasa K 3 8740131 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2875-3124 mm, Klasa K 3 8740132 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa B 8740141 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa B 8740142 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa B 8740143 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa D 8740158 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D 8740159 Opis
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa D 8740160 Opis
  Tytuł Nr art.
  Tytuł Nr art.
Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm 20162 Opis
Zestaw kompresorowy do napowietrzania 28048 Opis
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V 28792 Opis
Przedłużka 250 mm, do modułu studzienki LW 1000 680370 Opis
Przedłużka 500 mm, do modułu studzienki LW 1000 680371 Opis
Akcesoria do kabli 80889 Opis
Akcesoria do kabli 80890 Opis
Akcesoria do kabli 80891 Opis
Zestaw do zabudowy Termostat, Higrostat 97713 Opis
Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących 97714 Opis
Lampa ostrzegawcza do szafka sterownicza zewnętrzna 97715 Opis
Zewnętrzna szafka sterownicza, 460mm 97716 Opis
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących 97723 Opis
Szafka sterownicza zewnętrzna S:1115 mm, do zabudowy urz. sterujących 97724 Opis
  Tytuł Nr art.
Ochorna przeciwbryzgowa dla sondy 28706 Opis
Sterownik Comfort Plus 400V (2x)4-6,3A 28787 Opis
Sterownik Ecolift XL nadmierność 28791 Opis
Bateria Blok 9 V 680034 Opis
Uszczelka do SPF 1400 - SPF 4500 680052 Opis
Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 680071 Opis
Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. 680101 Opis
Adapter do regulacji wysokości do sondy optycznej Ecolift XL 680379 Opis
Jednoręczne zamknięcie DN 63 680380 Opis
Zawór zwrotny lewy, z klapą zwrotną 680381 Opis
Zawór zwrotny prawy, z klapą zwrotną 680382 Opis
Przewód tłoczny zasuwą odcinającą Wersja lewa 680383 Opis
Przewód tłoczny zasuwą odcinającą Wersja prawa 680384 Opis
Wąż ciśnieniowy Ecolift XL 680385 Opis
Pałąk do zasuwy odcinającej DN 63 680386 Opis
Pokrywa zamykająca Ecolift XL Strona dopływu 680390 Opis
Pokrywa zamykająca Ecolift XL Strona odpływu 680391 Opis
Żebro usztywniające do zasuwy odcinającej, wersja prosta 680397 Opis
Kołnierz pompy Ecolift XL, z uszczelką 680398 Opis
Płyta pompy Ecolift XL 680399 Opis
Zestaw uszczelniający Ecolift XL 680418 Opis
Silnik napędowy do podłączenia, kabel 10 m 680452 Opis
Zestaw części zamien. sondy opty. Kabel 10 m 680455 Opis
Pokrywa do kołnierza pompy, d: 220 mm 680460 Opis
Napęd pompy SPF 3000 400 V, S3, kabel 10 m 680524 Opis
Klapa zwrotna do Pumpfix F Komfort 80038 Opis
Część wsuwana do klapy napęd. siłown. z zatrzask klapy 80039 Opis
  • Typ ścieków (abwasserart_de): Ścieki zawierające fekalia i bez fekaliów
  • Sterownik (schaltgeraet): Comfort Plus z redundancją
  • TÜV znak testowy (pruefzeichen): ID 1111241794
  • Sposób zabudowy (einbausituation): ustawienie swobodne
  • (nennweite):
  • Pompa (pumpe): SPF 3000
  • Napięcie robocze (betriebsspannung): 400  V
