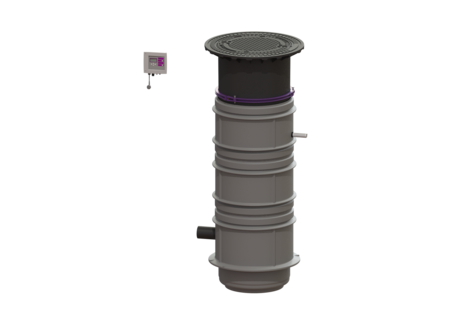

Przepompownia Aquapump Medium
Tronic, GTF 600, 1800-2250 mm, B
KESSEL Przepompownia Aquapump Medium, Tronic, ścieków Ścieki bez fekaliów, klasa obciążenia B 125, głębokość zabudowy 1800 - 2250 mm, wysokość 103 mm, z pompą zatapialną GTF 600, rozpoznawania poziomu pneumatyczny
- Najwyższe bezpieczeństwo
- skonfigurowany fabrycznie
- System studzienki LW 600 do zabudowy w ziemi
Nr art. | 825831B |
---|---|
GTIN | 4026092045312 |
Grupa Rabatowa | 60 |
Przepompownia Aquapump Medium Tronic, GTF 600, 1800-2250 mm, B
Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: Pojedyncza jednostka Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: LW 600 Cechy ogólne Kolor: czarny Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Typ urządzenia: Tronic Wymiary Ciężar netto: 138 kg Ciężar brutto: 150 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm Głębokość zabudowy: 1800 - 2250 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 806 mm Szerokość: 806 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 2220 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 100 Przyłącze odpowietrzające (DN): 100 Odstęp między środkiem rury odpływowej a dnem zbiornika: 1394 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 600 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 648 mm Pokrywy, Wysokość: 103 mm Pokrywy, Długość: 648 mm Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Przenośnik Pompa: GTF 600 Liczba pomp: 1 Ciężar, pompa: 6 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 2,7 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,91 Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 12 m³/h Maks. wys. podnoszenia: 8 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 0,6 kW Pobór mocy P2: 0,36 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Comfort Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Dzwon zanurzeniowy Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis | |
Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis | |
Zestaw kompresorowy do napowietrzania | 28048 | Opis | |
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis | |
Puszka łączeniowa do przedłużenia sondy hydrostatycznej | 28799 | Opis | |
Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis | |
Akcesoria do kabli Przedłużenie sondy | 80889 | Opis | |
Akcesoria do kabli Przedłużka do pompy | 80891 | Opis | |
Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis | |
Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis | |
Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis | |
Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis | |
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Ochorna przeciwbryzgowa dla sondy | 28706 | Opis | |
Sterownik Comfort Mono, 230 V | 28731 | Opis | |
Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis | |
Dzwon zanurzeniowy bez węża | 680108 | Opis | |
Pierścień zaciskowy do nasad, d: 600 mm | 680276 | Opis | |
Pion instalacyjny 1800-2250 mm, od 02/2016 | 680451 | Opis | |
Zawór zwrotny z klapą zwrotną | 680457 | Opis | |
Łącznik pompy pasujący przepompowni zewnę., od 01/2016 | 680476 | Opis | |
Przyłącze pompy Mono, pasujące przepompowni zewnętrznych | 680479 | Opis | |
Zestaw uszczelniający Klapa zwrotna, uszczelki | 680490 | Opis | |
Jednoręczne zamknięcie do przyłącza gwintowanego | 680698 | Opis | |
Adapter Zestaw sonda optyczna | 80892 | Opis | |
Zestaw części z. do s. optycznej Kabel o długości 15 m | 80988 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis | |
Uszczelka do nasad, d: 600 mm | 860116 | Opis | |
Pokrywa Klasa B,żeliwo szare z wypełnien. beton. | 860131 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych | |
Deklaracja zgodności |
- Znak CE (ce_kennzeichnung): tak
- Typ ścieków (abwasserart_de): Ścieki bez fekaliów
- Sterownik (schaltgeraet): Comfort
- TÜV znak testowy (pruefzeichen): ID 1111241937
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Klasa obciążenia (belastungsklasse): B 125 (EN 124)
- Pompa (pumpe): GTF 600
- Głębokość zabudowy (einbautiefe): 1.800 mm
- Typ wirnika (laufrad_typ): Wolny przelot
- Wielkość nominalna dopływu (DN) (zulauf_nennweite_dn): 100 mm
