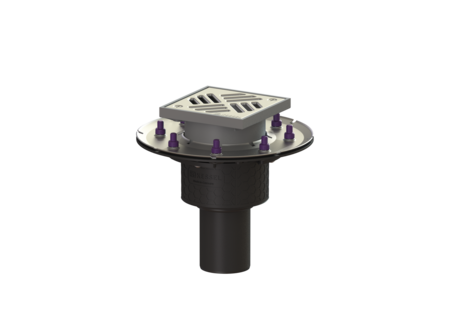

Wpust obiek. Ecoguss doc.koł.usz.
DN 70, pionowy, Kratka szczelinowa
KESSEL Wpust obiek. Ecoguss doc.koł.usz., wielkość nominalna (DN) 70, dł. pokrywy 138 mm, króciec pionowy, syfonem wodny, odwodnienie przez odpływ punktowy, maks. wys. posadzki 25 mm, typ pokrywy Kratka szczelinowa, z regulowaną wysokością
- Naukowo potwierdzona izolacja akustyczna
- Najwyższe standardy ochrony przeciwpożarowej
| Nr art. | 48878.11 |
|---|---|
| GTIN | 4026092032848 |
| Grupa Rabatowa | 40 |
Wpust obiek. Ecoguss doc.koł.usz. DN 70, pionowy, Kratka szczelinowa
Wpust obiektowy Ecoguss służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający, wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Syfon: wodny Wymiary Ciężar netto: 2,32 kg Ciężar brutto: 2,95 kg Średnica: 273 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 273 mm Szerokość: 273 mm Wymiar opakowania: dł.: 400 mm Wymiar opakowania: szer.: 300 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 138 mm Pokrywy, Długość: 138 mm Powierzchnia: Stal nierdzewna powierzchnia polerowana Materiał ramy: ABS Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Szerokość ramy: 150 mm Długość ramy: 150 mm Maks. grubość podłogi : 25 mm Nasada: z regulowaną wysokością Kształt nasady: Kwadratowa Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper):
Ecoguss
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
ABS
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
