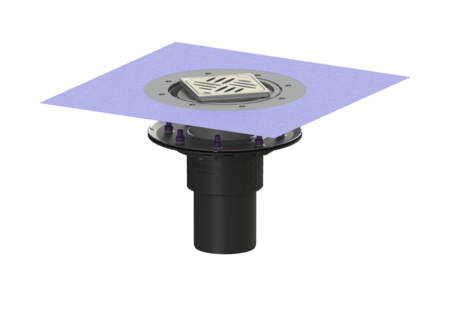

Wpust obiek. Ecoguss doc.koł.usz.
DN 100, pion.I Variofix, Kratka design
KESSEL Wpust obiek. Ecoguss doc.koł.usz., wielkość nominalna (DN) 100, dł. pokrywy 120 mm, króciec pionowy, syfonem wodny, odwodnienie przez odpływ punktowy, maks. wys. posadzki 24 mm, typ pokrywy Kratka design, regulowany w trzech wymiarach
- Naukowo potwierdzona izolacja akustyczna
- Najwyższe standardy ochrony przeciwpożarowej
Nr art. | 48811.53 |
---|---|
GTIN | 4026092034507 |
Grupa Rabatowa | 40 |
Wpust obiek. Ecoguss doc.koł.usz. DN 100, pion.I Variofix, Kratka design
Wpust obiektowy Ecoguss służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający, wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Syfon: wodny Wymiary Ciężar netto: 3,25 kg Ciężar brutto: 4,24 kg Średnica: 273 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 273 mm Szerokość: 273 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 386 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Długość: 120 mm Min. wysokość powłoki: 10 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Maks. grubość podłogi : 24 mm Nasada: regulowany w trzech wymiarach Kształt nasady: Kwadratowa Materiał nasady: ABS
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis | |
Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis | |
Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis | |
Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis | |
Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis | |
Docisk. kołnierz uszczel. Ecoguss System 125, z zaciskami mocującymi | 48407 | Opis | |
Kołnierz uszczelniający do płynnych uszczelnień zespolonych | 48651 | Opis | |
Korpus Ecoguss Docisk. kołn. uszczel.,DN100,odpł. pion. | 48811 | Opis | |
Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis | |
Kratka design Oval, Lock & Lift | 680225 | Opis | |
Kratka design KESSEL, Lock & Lift | 680226 | Opis | |
Kratka design Cross, Lock & Lift | 680235 | Opis | |
Kratka design Parade, Lock & Lift | 680236 | Opis | |
Kratka design Festival, Lock & Lift | 680237 | Opis | |
Kratka design Spot, Lock & Lift | 680238 | Opis | |
Kratka design Slot, Lock & Lift | 680239 | Opis | |
Kratka design Sticks, Lock & Lift | 680240 | Opis | |
Klucz do Lock&Lift | 680702 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper): Ecoguss
- Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał ramy (rahmen_material): Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck): ABS
- Wariant króćca (stutzen_ausfuehrung): pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534
