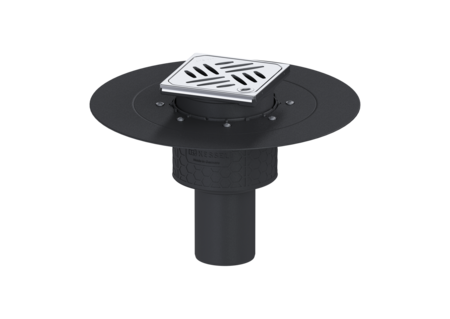

Wpust obiektowy Ecoguss kołnier.
DN 70, pionowy, Kratka design
KESSEL Wpust obiektowy Ecoguss kołnier., wielkość nominalna (DN) 70, króciec pionowy, odwodnienie przez odpływ punktowy, syfonem wodny, maks. wys. posadzki 16 mm, typ pokrywy Kratka design, z regulowaną wysokością
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48678.63 |
|---|---|
| GTIN | 4026092054420 |
| Grupa Rabatowa | 40 |
Wpust obiektowy Ecoguss kołnier. DN 70, pionowy, Kratka design
Wpust podłogowy/stropowy Ecoguss jest stosowany w połączeniu z nasadą wykonaną ze stali nierdzewnej, Ecoguss i tworzywa sztucznego pochodzącego z recyklingu do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest trwale odporny na 350 agresywnych mediów zgodnie z listą odporności, jest odporny na temperaturę i ma trwale wolną od korozji powierzchnię. Może być poddawany krótkotrwałej obróbce płomieniowej w temperaturze od 100 do 400 stopni Celsjusza. Kołnierz do przyklejenia hydroizolacji o szerokości kołnierza 50 mm nadaje się do łączenia uszczelnień cienkowarstwowych zgodnie z normą DIN 18534 dla wszystkich klas ekspozycji na wodę. Luźny kołnierz służy do zaciskania membran uszczelniających z tworzywa sztucznego i elastomeru, a także uszczelnień bitumicznych na zimno i dlatego nadaje się tylko do stosowania z barierami przeciwwilgociowymi. Króciec wylotowy nadaje się do podłączenia do rur SML. Wyrównanie potencjałów nie jest wymagane. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Uszczelnienie na korpusie przez kołnierz (odpowiedni do barier przeciwwilgociowych) Klasa wodoszczelności wg DIN 18534-1 : W3-I Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Syfon: wodny Aprobata: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Wymiary Ciężar netto: 1,86 kg Ciężar brutto: 2,74 kg Średnica: 348 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 348 mm Szerokość: 348 mm Wymiar opakowania: dł.: 490 mm Wymiar opakowania: szer.: 275 mm Wymiar opakowania: wys.: 495 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss resistant Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Długość: 120 mm Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Maks. grubość podłogi : 16 mm Nasada: z regulowaną wysokością Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis |
 | Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis |
 | Kołnierz do klejenia hydroizolacj z przeciwkołnierzem, ABS, system 125 | 48410 | Opis |
 | Korpus Ecoguss K. do pł. m. uszcz. l. f.,DN70,od. pion. | 48678 | Opis |
 | Kratka design Oval, Lock & Lift | 680225 | Opis |
 | Kratka design KESSEL, Lock & Lift | 680226 | Opis |
 | Kratka design Spot, Lock & Lift | 680238 | Opis |
 | Kratka design Slot, Lock & Lift | 680239 | Opis |
 | Klucz do Lock&Lift | 680702 | Opis |
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
