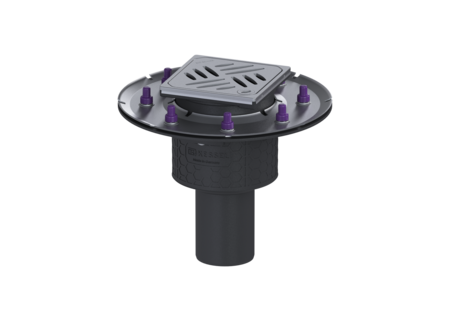

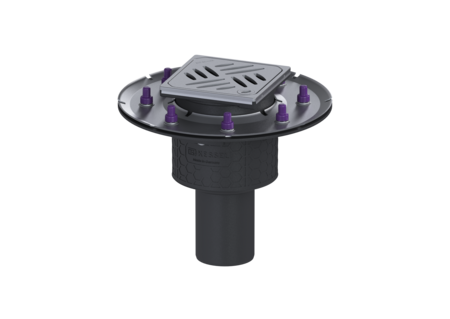

Wpust obiek.Practicus doc.koł.usz
DN 70, pionowy, Kratka design
KESSEL Wpust obiek.Practicus doc.koł.usz, dł. pokrywy 120 mm, króciec pionowy, wielkość nominalna (DN) 70, syfonem wodny, typ pokrywy Kratka design, kratka design Kessel, z regulowaną wysokością
- Higiena: trwały i higieniczny materiał, całkowicie odporny na korozję
- Izolacja akustyczna: doskonała ochrona przeciwdźwiękowa potwierdzona przez Instytut Frauenhofera
- Ochrona przeciwpożarowa: możliwość połączenia z wkładem przeciwpożarowym Fire-Kit
| Nr art. | 45279.63 |
|---|---|
| GTIN | 4026092052587 |
| Grupa Rabatowa | 10 |
Wpust obiek.Practicus doc.koł.usz DN 70, pionowy, Kratka design
Tworzywo sztuczne wpust podłogowy/stropowy Practicus służy do odprowadzania wody punktowego i jest wyposażony w dociskowy kołnierz uszczelniający typu press-fit, a także wyjmowany syfon, uszczelkę wargową oraz pokrywę ochronną na czas budowy. W zestawie znajduje się nasada teleskopowa z tworzywa sztucznego ABS z regulacją wysokości. Wpust spełnia szczególne wymagania w zakresie izolacji akustycznej zgodnie z pomiarami przeprowadzonymi przez Instytut Fraunhofera w Stuttgarcie. Dociskowy kołnierz uszczelniający nadaje się do stosowania z dostępnymi w handlu membranami uszczelniającymi zgodnie z instrukcją montażu, a także z membranami bitumicznymi poddanymi obróbce ogniowej. Do wykonania wodoszczelnych uszczelnień należy stosować wyłącznie membrany uszczelniające sprawdzone przez producenta. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,9 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 75 mm Syfon: wodny Aprobata: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Zdjęcie produktu: 492387445 Widoki przekroju: 382370458 Obrazy historyczne: 607583523 Wymiary Ciężar netto: 2,65 kg Ciężar brutto: 3,28 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 273 mm Szerokość: 273 mm Wymiar opakowania: dł.: 400 mm Wymiar opakowania: szer.: 300 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: PP Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 120 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Nasada: z regulowaną wysokością Kształt nasady: Kwadratowa Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Elastomerowa mata hydroizolacyjna do System 125, Beton wodoszczelny | 48981 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis |
 | Korpus Practicus Docisk. kołn. uszcz., DN70, odpł. pion. | 45279 | Opis |
 | Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis |
 | Docisk. kołnierz uszczel. Ecoguss System 125, z zaciskami mocującymi | 48407 | Opis |
 | Kratka design Oval, Lock & Lift | 680225 | Opis |
 | Kratka design KESSEL, Lock & Lift | 680226 | Opis |
 | Kratka design Spot, Lock & Lift | 680238 | Opis |
 | Kratka design Slot, Lock & Lift | 680239 | Opis |
 | Klucz do Lock&Lift | 680702 | Opis |
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper):
PP
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
