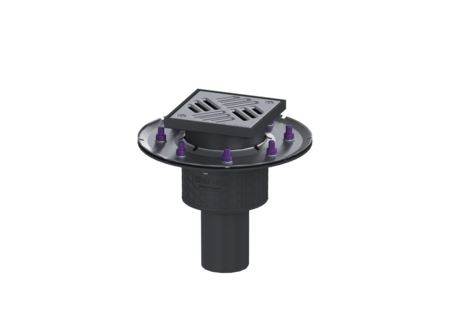

Wpust obiek.Practicus doc.koł.usz
DN 70, pionowy, Kratka szczelinowa
KESSEL Wpust obiek.Practicus doc.koł.usz, dł. pokrywy 138 mm, króciec pionowy, wielkość nominalna (DN) 70, syfonem w zestawie, typ pokrywy Kratka szczelinowa, kratka design Kessel, uszczelnienie nasadzie przez Krawędź przyłączeniowa
- Higiena: trwały i higieniczny materiał, całkowicie odporny na korozję
- Izolacja akustyczna: doskonała ochrona przeciwdźwiękowa potwierdzona przez Instytut Frauenhofera
- Ochrona przeciwpożarowa: możliwość połączenia z wkładem przeciwpożarowym Fire-Kit
| Nr art. | 45279.11 |
|---|---|
| GTIN | 4026092033043 |
| Grupa Rabatowa | 10 |
Wpust obiek.Practicus doc.koł.usz DN 70, pionowy, Kratka szczelinowa
Wpust podłogowy/stropowy Practicus z tworzywa sztucznego służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający oraz wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Z nasadą z ABS z teleskopową regulacją wysokości. Wpust spełnia szczególne wymagania w zakresie izolacyjności akustycznej zgodnie z pomiarami Instytutu Frauenhofera w Stuttgarcie. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,9 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 75 mm Aprobata: Z-19.53-2414,Z-19.17-1719 ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 1,97 kg Ciężar brutto: 2,6 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 273 mm Szerokość: 273 mm Wymiar opakowania: dł.: 400 mm Wymiar opakowania: szer.: 300 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: PP Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 138 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 138 mm Powierzchnia: Stal nierdzewna powierzchnia polerowana Materiał ramy: ABS Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: Kessel Szerokość ramy: 150 mm Długość ramy: 150 mm Nasada: z regulowaną wysokością Kształt nasady: Kwadratowa Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Elastomerowa mata hydroizolacyjna do System 125, Beton wodoszczelny | 48981 | Opis |
| Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
| Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper):
PP
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
ABS
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
