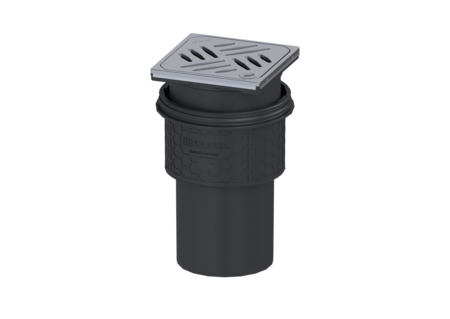

Wpust podłog./strop. Practicus
DN 100, pionowy, Kratka design
KESSEL Wpust podłog./strop. Practicus, dł. pokrywy 120 mm, typ uszczelnienia:, króciec pionowy, wielkość nominalna (DN) 100, syfonem wodny, odwodnienie przez odpływ punktowy, typ pokrywy Kratka design, kratka design Kessel
- Higiena: trwały i higieniczny materiał, całkowicie odporny na korozję
- Izolacja akustyczna: doskonała ochrona przeciwdźwiękowa potwierdzona przez Instytut Frauenhofera
- Ochrona przeciwpożarowa: możliwość połączenia z wkładem przeciwpożarowym Fire-Kit

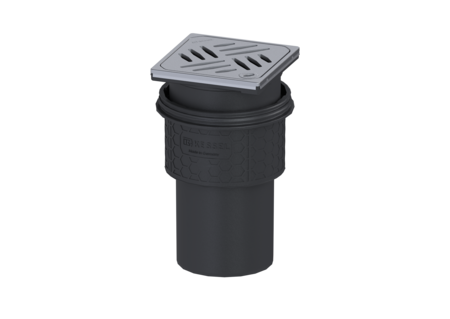

Nr art. | 45210.63 |
---|---|
GTIN | 4026092052839 |
Grupa Rabatowa | 10 |
Wpust podłog./strop. Practicus DN 100, pionowy, Kratka design
Wpust podłogowy/stropowy Practicus z tworzywa sztucznego służy do odwodnienia punktowego i jest wyposażony w krawędź przyłączeniową oraz wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Z nasadą z ABS z teleskopową regulacją wysokości. Wpust spełnia szczególne wymagania w zakresie izolacyjności akustycznej zgodnie z pomiarami Instytutu Frauenhofera w Stuttgarcie. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Z możliwością przyłączenia do systemu wyrównania potencjałów. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 2 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Syfon: wodny Wymiary Ciężar netto: 1,46 kg Ciężar brutto: 1,83 kg Wybranie, Szerokość: 180 mm Wybranie, długość: 180 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 135 mm Szerokość: 135 mm Wymiar opakowania: dł.: 390 mm Wymiar opakowania: szer.: 190 mm Wymiar opakowania: wys.: 310 mm Zbiornik/korpus Liczba odpływów: 1 Przyłącze króćca dopływowego/odpływowego: Króciec wylotowy nadaje się do połączenia z rurami SML. Materiał korpusu wpustu: PP Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 120 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Nasada: z regulowaną wysokością Kształt nasady: Kwadratowa Materiał nasady: ABS
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis | |
Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis | |
Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis | |
Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis | |
Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis | |
Korpus Practicus DN 100, Odpływ pionowy | 45210 | Opis | |
Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis | |
Kratka design Oval, Lock & Lift | 680225 | Opis | |
Kratka design KESSEL, Lock & Lift | 680226 | Opis | |
Kratka design Cross, Lock & Lift | 680235 | Opis | |
Kratka design Parade, Lock & Lift | 680236 | Opis | |
Kratka design Festival, Lock & Lift | 680237 | Opis | |
Kratka design Spot, Lock & Lift | 680238 | Opis | |
Kratka design Slot, Lock & Lift | 680239 | Opis | |
Kratka design Sticks, Lock & Lift | 680240 | Opis | |
Klucz do Lock&Lift | 680702 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper): PP
- Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał ramy (rahmen_material): Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck): ABS
- Wariant króćca (stutzen_ausfuehrung): pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
