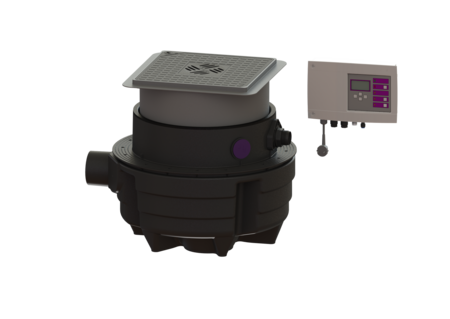

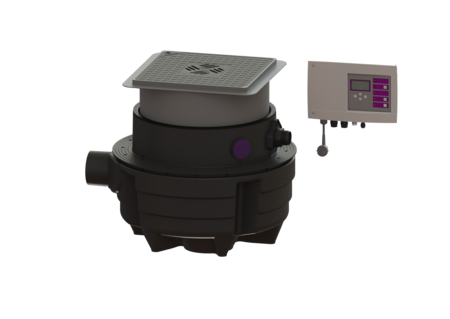

Przepompownia Aqualift F Compact
Duo, SPZ 1000, res. Płyta podło., czarny
KESSEL Przepompownia Aqualift F Compact Duo, ścieki fekalne, typ pokrywy pokrywa z rusztem szczelinowym, zabudowa w płycie podłogowej, głębokość zabudowy 490 - 600 mm, z 2 SPZ 1000 resistant pomp zatapialnych
- Do kompletnego odwadniania piwnicy
- Zintegrowana funkcja wpustu do zabudowy w płycie podłogowej
- Najwyższe bezpieczeństwo użytkowania dzięki inteligentnemu sterownikowi (Duo)
Nr art. | 28704SC |
---|---|
GTIN | 4026092093672 |
Grupa Rabatowa | 20 |
Przepompownia Aqualift F Compact Duo, SPZ 1000, res. Płyta podło., czarny
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażony w jedną lub dwie pompy zatapialną oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia jednoręczne umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: bez zasuwy odcinającej Resistant: Odporna na media zawierające sole, ścieki z instalacji zmniejszających twardość wody oraz na kondensaty z urządzeń grzewczych Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Aprobata: Z-53.2-484 Typ urządzenia: Duo ATEX: nie Syfon: Suchy – Multistop Wymiary Ciężar netto: 42,5 kg Ciężar brutto: 47,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 800 mm Wybranie, długość: 800 mm Głębokość zabudowy: 490 - 600 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 670 mm Szerokość: 590 mm Wymiar opakowania: dł.: 620 mm Wymiar opakowania: szer.: 620 mm Wymiar opakowania: wys.: 1030 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 50 Przyłącze odpowietrzające (DN): 70 Odstęp między środkiem rury odpływowej a dnem zbiornika: 351 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 351 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 152 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 207 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 1 Pojemność użytkowa: 20 l Pojemność zbiornika: 40 l Cechy pokrywy Typ pokrywy: pokrywa z rusztem szczelinowym Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: czarny Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Funkcja wpustu: tak Blokada: Lock & Lift Przenośnik Pompa: SPZ 1000 resistant Liczba pomp: 2 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony pompy: IP 68 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Odporność na gorącą wodę, krótkotrwale (2 min.): 80 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: Comfort Funkcja sterownik: Z komunikatem alarmowym Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wariant urządzenia ostrzegawczego: sygnał akustyczny i optyczny Prąd znamionowy: 5,2 A Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Przejściówka DN 50/70 | 27126 | Opis | |
Przejściówka DN 100/70 | 27602 | Opis | |
Zestaw przewodu tłocznego Przewód tłoczny o długości 5 m, DA 40 mm | 28040 | Opis | |
Zestaw przewodu tłocznego persleiding van 5 m, DA 50 mm | 28062 | Opis | |
Adapter do króciec tłoczny, DN 32, PE | 28086 | Opis | |
Syfon Multistop, System 125 | 48500 | Opis | |
Syfon Megastop | 48550 | Opis | |
Sitko na zanieczyszczenia Tworzywo sztuczne, do wpustów łazi. S125 | 48700 | Opis | |
Korpus wpustu do pokrywy do Multistop, czarny | 680796 | Opis | |
Korpus wpustu do pokrywy do Multistop, szary | 680798 | Opis | |
Przedłużka Wysokość: 200 mm | 83070 | Opis | |
Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. | 83073 | Opis | |
Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis | |
Wodoszczelny zestaw instalacyjny DA: 40 mm, dla firm budowlanych | 83077 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Ochorna przeciwbryzgowa dla sondy | 28706 | Opis | |
Pokrywa do otwierania pompy | 28732 | Opis | |
Płyta pompy Aqualift F Compact | 28733 | Opis | |
Złącze Czujnik ciśnienia | 28734 | Opis | |
Sterownik Comfort Duo, 230 V | 28746 | Opis | |
Syfon Multistop, System 125 | 48500 | Opis | |
Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Łącznik pompy pasujący przepomp.zewnętrzn., do 12/2015 | 680065 | Opis | |
Zamknięcie obrotowe do pomp | 680070 | Opis | |
Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis | |
Przyłącze odpływu DN 70, do Pumpfix, Ecolift, Aqualift F | 680075 | Opis | |
Pokrywa z uszczelką | 680076 | Opis | |
Uszczelka do nasady, od 07/2014 | 680150 | Opis | |
Przyłącze odpływu DN 70, z uszczelką | 680215 | Opis | |
Zestaw uszczelniający Aqualift F Compact Duo | 680454 | Opis | |
Przyłącze pompy Aqualift F Compact, Duo, od 01/2016 | 680487 | Opis | |
Przyłącze gwintowane do Aqualift F Compact | 680676 | Opis | |
Syfon do „Der Ultraflache 79” | 680696 | Opis | |
Uszczelka do pokrywy, System 330 mm | 686114 | Opis | |
Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis | |
Adapter Zestaw sonda optyczna | 80892 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych | |
Deklaracja zgodności |
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet): Comfort
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
- Typ pokrywy (abdeckungsart): pokrywa z rusztem szczelinowym
- Pompa (pumpe): SPZ 1000 resistant
- (ausfuehrung):
