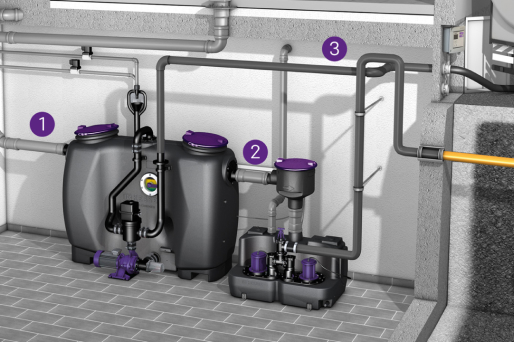

2. Przewód odprowadzający
3. Rura do opróżniania
Jakie przewody należy podłączyć do separatora tłuszczu?
Separatory tłuszczu posiadają co najmniej dwa, a zazwyczaj trzy przewody, które podczas montażu należy prawidłowo podłączyć do zbiornika urządzenia:
- Przewód doprowadzający (w razie potrzeby dodatkowo wentylowany)
- Przewód odpływowy
- W razie potrzeby rura do opróżniania
Obowiązujące przepisy dotyczące prowadzenia przewodów i otaczających instalacji odwadniających zostały szczegółowo wyjaśnione poniżej.
Podłączenie przewodu doprowadzającego
Podczas podłączania przewodu doprowadzającego należy upewnić się, że przewód ten jest poprowadzony jako przewód wentylacyjny nad dachem i ma stały spadek o minimalnym nachyleniu 2% (1:50). Jeśli przewód doprowadzający na odcinku 10 metrów w kierunku poziomym nie posiada oddzielnie wentylowanego przewodu przyłączeniowego, należy go wyposażyć w dodatkowy przewód wentylacyjny jak najbliżej separatora. Jeśli przewód doprowadzający jest ułożony na dłuższym odcinku i/lub przebiega przez pomieszczenia nieogrzewane, zaleca się montaż izolacji cieplnej i/lub ogrzewania towarzyszącego z termostatem.

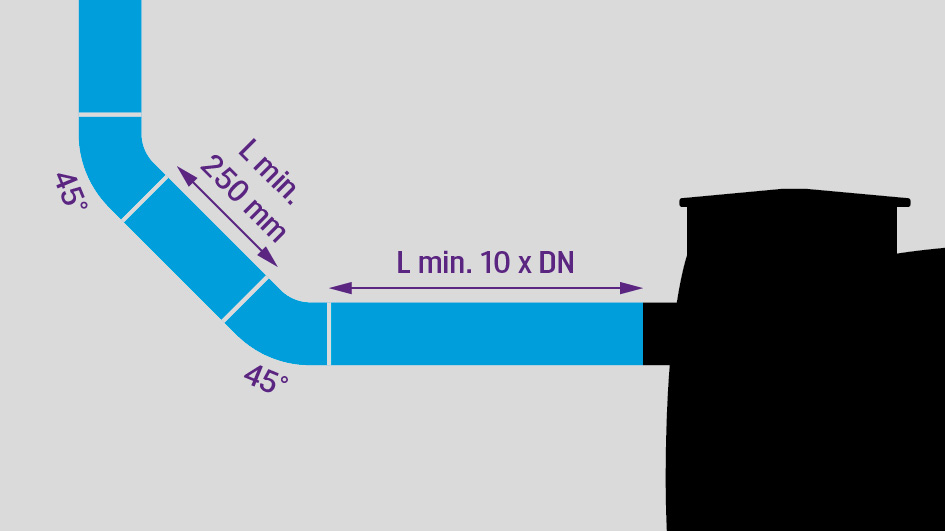

Odcinek wyhamowujący
Bezpośrednio przed separatorem tłuszczu musi znajdować się odcinek wyrównawczy, aby zapobiec powstawaniu zawirowań w zbiorniku separatora. Długość odcinka wyrównawczego musi wynosić co najmniej dziesięciokrotność wielkości nominalnej rury doprowadzającej w milimetrach – w przypadku rury doprowadzającej o wielkości nominalnej DN 100 oznacza to co najmniej 1000 mm. Przejście z pionowej rury spustowej do odcinka uspokajającego należy wykonać za pomocą dwóch kolanek 45°, połączonych ze sobą za pomocą Przedłużki o długości co najmniej 250 mm.

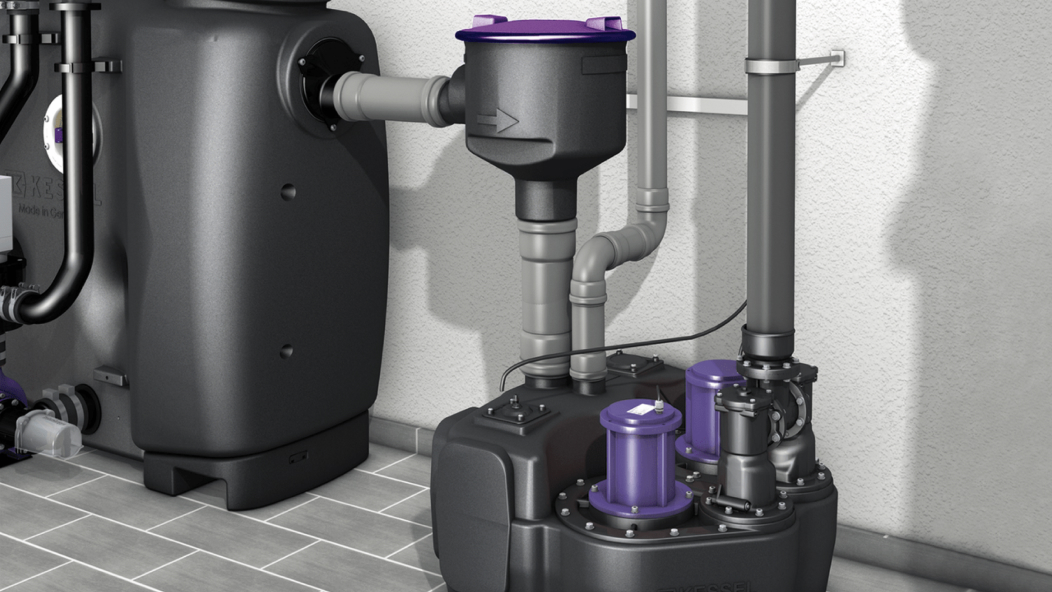

Podłączenie rury odpływowej
Podobnie jak w przypadku rury dopływowej, również przy podłączaniu rury odpływowej należy upewnić się, że rura jest ułożona z ciągłym spadkiem. Jeśli poziom wody w zbiorniku separacyjnym znajduje się poniżej poziomu zalewania, rura odpływowa musi, zgodnie z normą DIN EN 752-1, prowadzić do zainstalowanej za nią przepompowni wewnętrznej, która wypompowuje ścieki powyżej poziomu zalewania.
Dodatkowe wytyczne

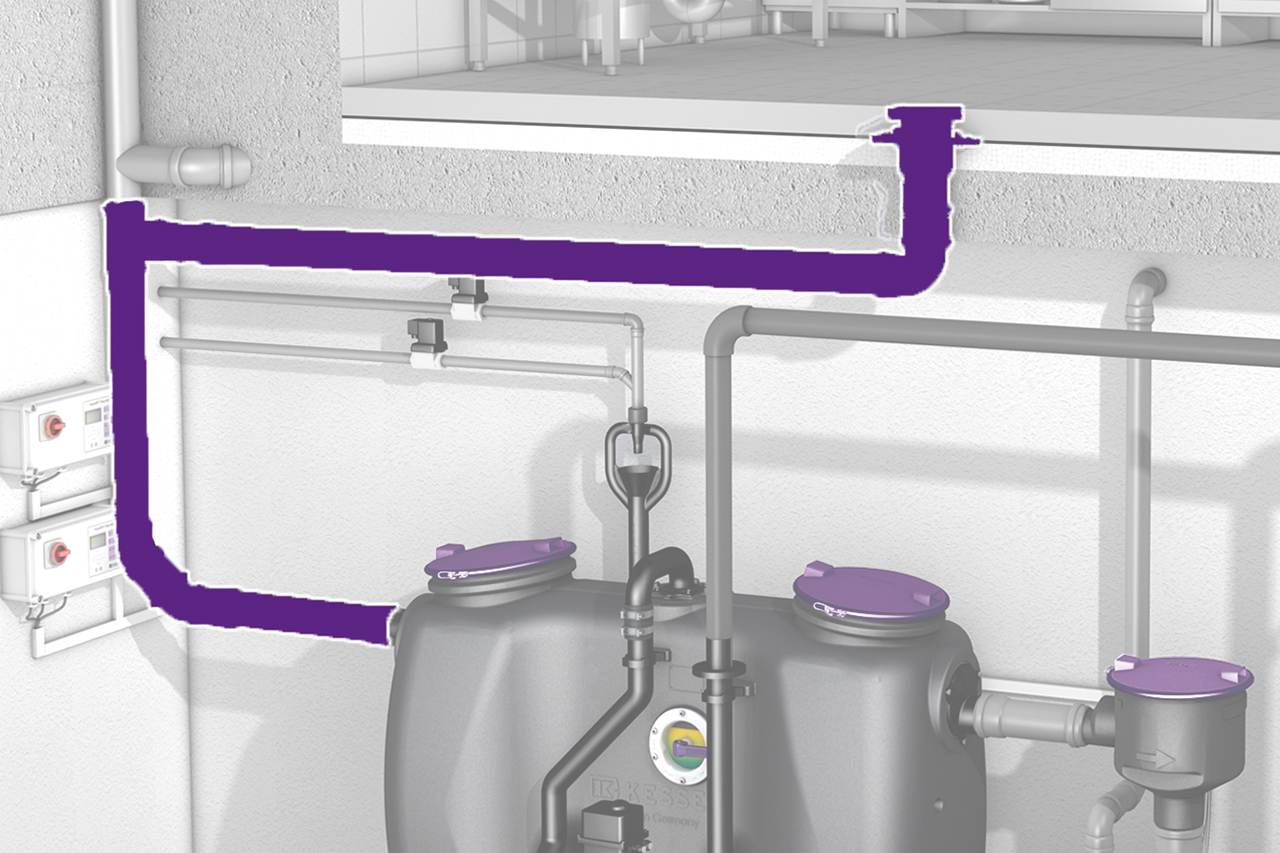

punkty odpływowe
Wszystkie punkty odpływowe, przez które ścieki są doprowadzane do separatora tłuszczu, należy wyposażyć w syfony zapobiegające wydostawaniu się nieprzyjemnych zapachów oraz, w razie potrzeby, w wyjmowane pojemniki na osad.

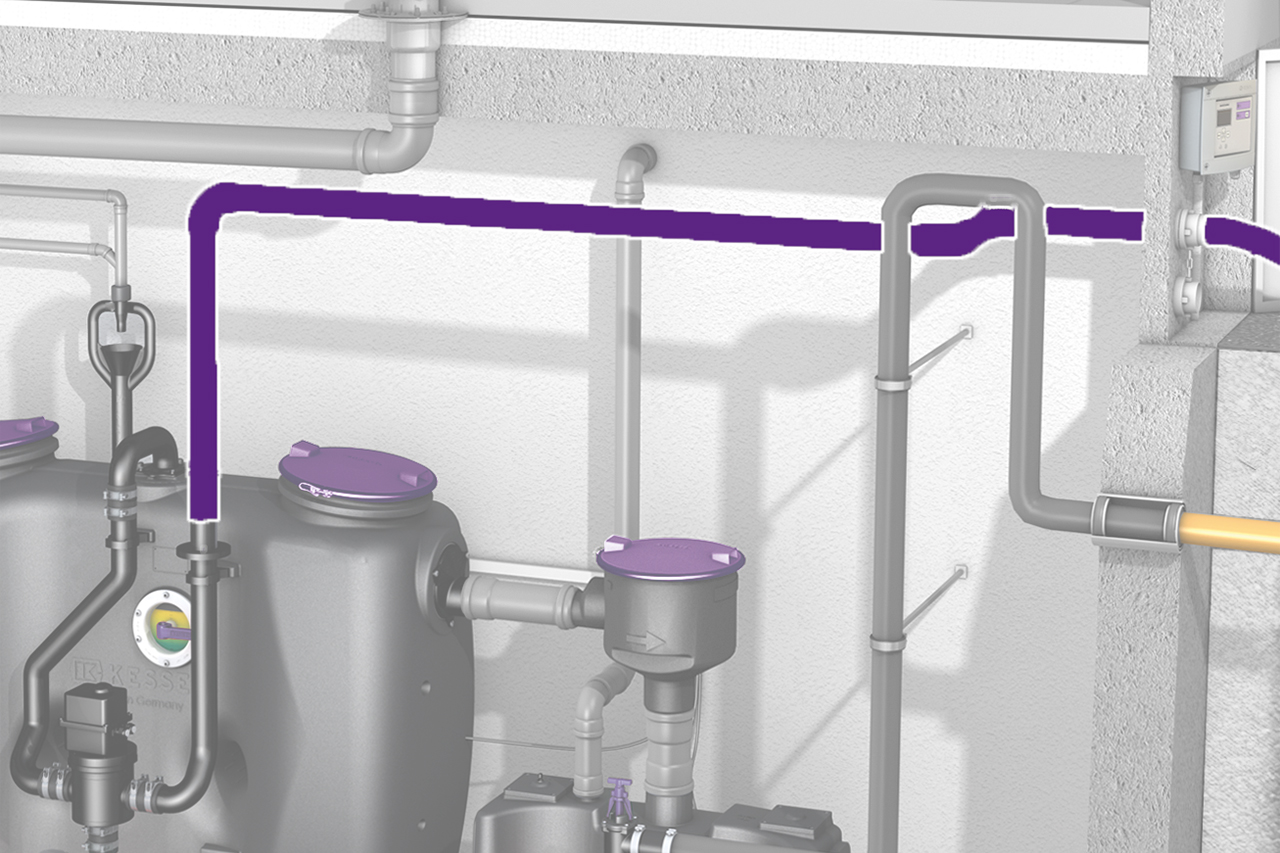

rura do opróżniania
Do separatora tłuszczu z opróżnianiem bezpośrednim należy podłączyć nie tylko przewody doprowadzające i odprowadzające, ale także rurę do opróżniania.

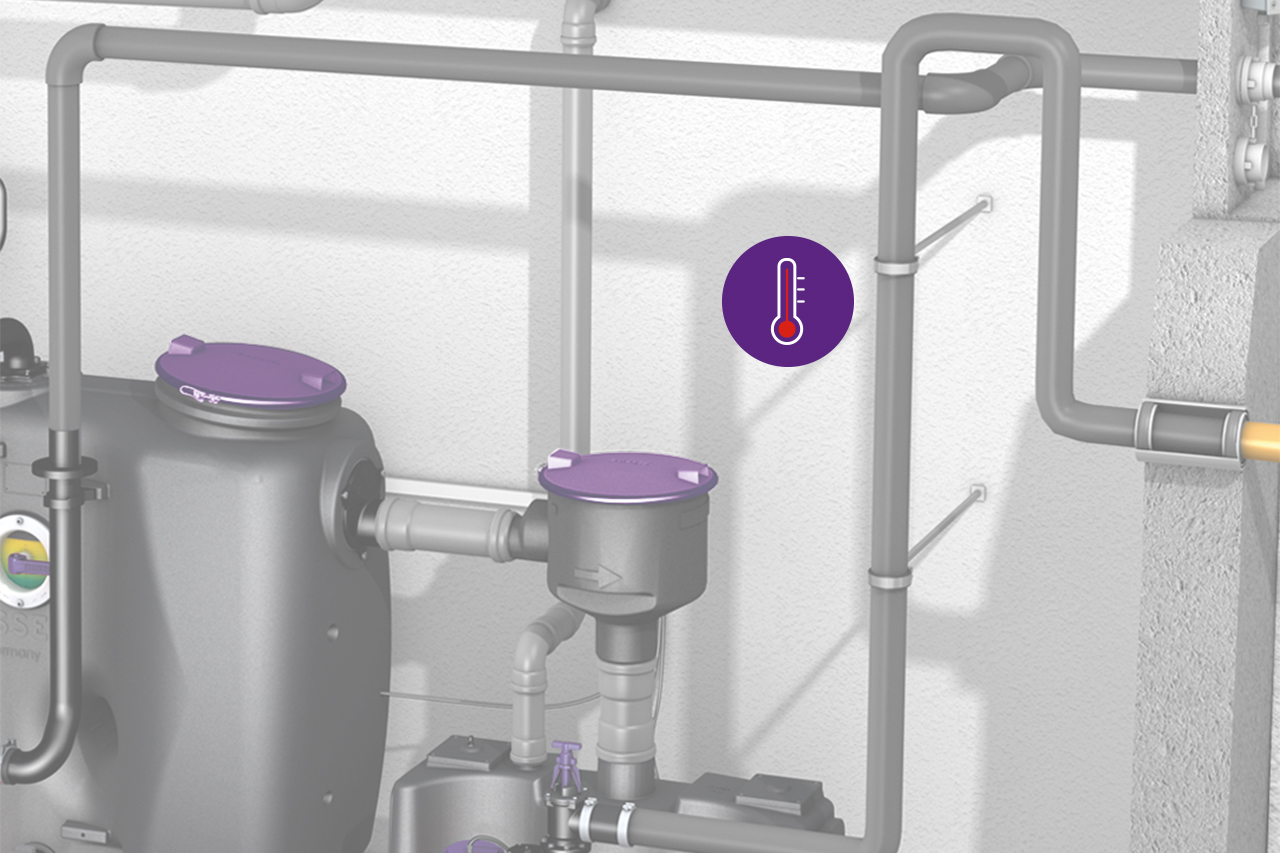

Temperatura ścieków
W niektórych przypadkach konieczne może być podjęcie odpowiednich środków w celu ograniczenia temperatury ścieków na granicy działki zgodnie z wytycznymi organów administracji.
