Odwadnianie hybrydowe oparte na zasadzie Ecolift

Rozwiązania i działanie

Ecolift M

Typowym obszarem zastosowania przepompowni hybrydowej Ecolift M jest budownictwo mieszkaniowe, a w szczególności domy jedno- i dwurodzinne. Przepływ ścieków (Qs) nie powinien przekraczać 3 l/s.

 Urządzenie KESSEL-Ecolift M jest przeznaczone do ciągłych przewodów kanalizacyjnych zgodnych z normą DIN EN 12056-4/13564 typ 3, do których podłączone są przewody ściekowe oraz instalacje toaletowe i pisuarowe. Zapewnia to bezpieczne odprowadzanie ścieków z punktów odpływowych znajdujących się poniżej poziomu zalewania, nawet podczas cofki.

Pompa działa tylko podczas przepływu zwrotnego i tłoczy ścieki wbrew przepływowi zwrotnemu przez przewód tłoczny, który musi przebiegać powyżej poziomu zalewania, do kanału. W trybie bez przepływu zwrotnego ścieki są odprowadzane do kanału dzięki naturalnemu spadkowi.

Ecolift M nie stanowi ochrony przed gryzoniami! W przypadku potencjalnej inwazji szczurów instalacja musi zostać zabezpieczona przed uszkodzeniami miejscu montażu.

Ważne informacje

Warunkiem prawidłowego działania jest:

  • odpowiedni spadek w przewodach wpustowych (uwaga: w modelu Ecolift M spadek między dopływem a wpustem wynosi 9 mm)
  • wysoka zawartość wody w ściekach, aby zoptymalizować efekt samoczyszczenia
  • prawidłowe ułożenie, a przede wszystkim odpowietrzenie rury dopływowej zgodnie z normami DIN EN 12056 / DIN 1986-100

Uwaga: w przypadku ścieków zawierających tłuszcz konieczne jest zwiększenie nakładu pracy związanego z przeglądem okresowym i czyszczeniem!

Montaż

Urządzenie Ecolift M można zamontować w swobodnym przewodzie kanalizacyjnym lub w płycie podłogowej – również w połączeniu z betonem hydroizolacyjnym.

Przykłady montażu Ecolift M

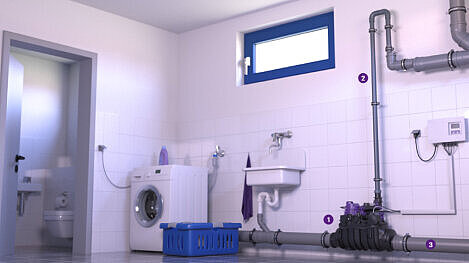

Przykład montażu urządzenia Ecolift M w przewodzie odsłoniętym

Przykład montażu urządzenia Ecolift M w rurze odsłoniętej

1 Przepomopownia hybrydowa Ecolift M
2 Przewód tłoczny z pętlą przeciwzalewową
3 Przewód odpływowy z naturalnym spadkiem

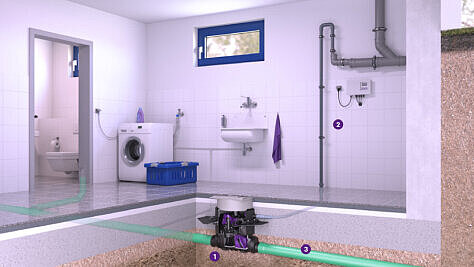

Przykład montażu urządzenia Ecolift M w płycie podłogowej

Przykład zabudowy urządzenia Ecolift M w płycie podłogowej

1 Przepomopownia hybrydowa Ecolift M
2 Przewód tłoczny z pętlą przeciwzalewową
3 Przewód odpływowy z naturalnym spadkiem


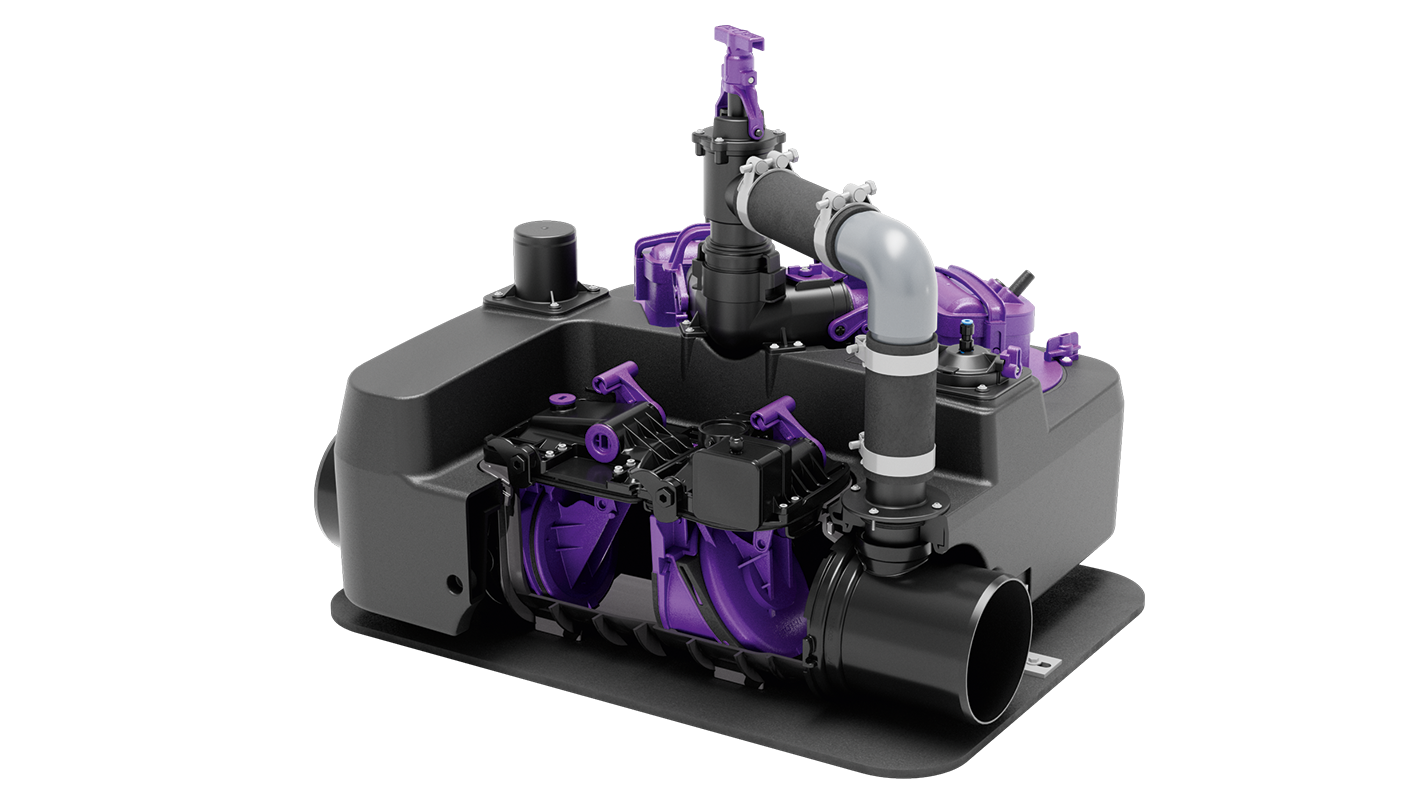

Ecolift L

Hybrydowa przepompownia wewnętrzna Ecolift L nadaje się szczególnie do stosowania w budynkach wielorodzinnych o większym natężeniu przepływu ścieków, a także w sektorze komercyjnym, np. do usuwania ścieków za separatorami tłuszczu. Ilość ścieków Qs nie może przekraczać wartości 6 l/s.

Ecolift L można zainstalować w swobodnym przewodzie kanalizacyjnym. Aby zachować naturalny spadek, istnieje również możliwość montażu na podwyższeniu na Konsoli ściennej. W trybie bez przepływu zwrotnego ścieków są one odprowadzane do kanalizacji dzięki naturalnemu spadkowi. Pompy pracują tylko podczas przepływu zwrotnego i tłoczą je do kanalizacji wbrew przepływowi zwrotnemu.

W przypadku prowadzenia przewodu tłocznego można wybrać między połączeniem z pętlą przeciwzalewową a bezpośrednim ponownym wprowadzeniem do przewodu ściekowego za zabezpieczeniem przeciwzalewowym (system obejściowy).

Ważne informacje

Warunkiem prawidłowego działania jest:

  • odpowiedni spadek w przewodach wpustowych (uwaga: w modelu Ecolift L spadek między dopływem a wpustem wynosi 9 mm) 
  • wysoka zawartość wody w ściekach, aby zoptymalizować efekt samoczyszczenia 
  • prawidłowe ułożenie, a przede wszystkim odpowietrzenie rury dopływowej zgodnie z normami DIN EN 12056 / DIN 1986-100

Uwaga: w przypadku ścieków zawierających tłuszcz konieczne jest zwiększenie nakładu pracy związanego z przeglądem okresowym i czyszczeniem!

Przykłady montażu Ecolift L

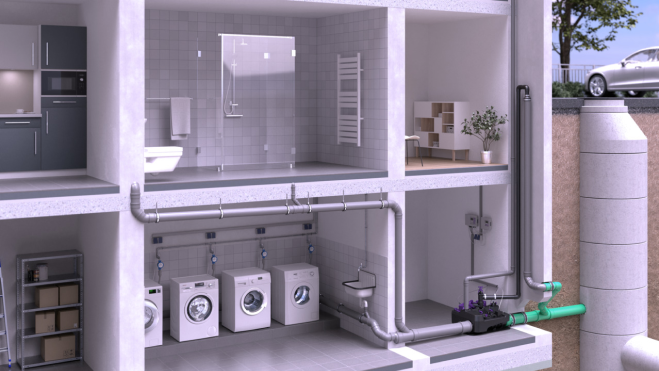

Przykład montażu <em>Ecolift L</em> w budynku wielorodzinnym

Przykład montażu urządzenia Ecolift L w budynku wielorodzinnym

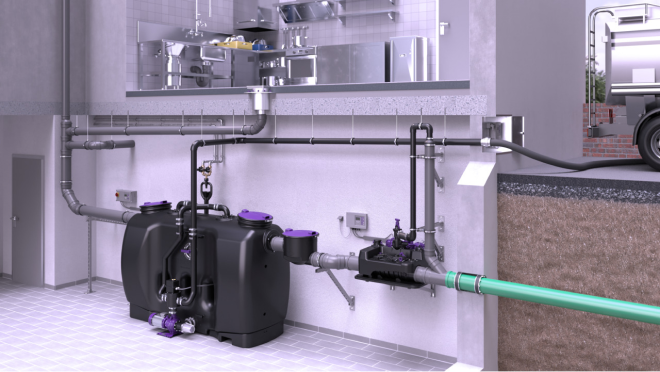

Przykład montażu <em>urządzenia Ecolift L</em> za separatorem tłuszczu

Przykład montażu urządzenia Ecolift L za separatorem tłuszczu

Przed – po: z Aqualift L na Ecolift L

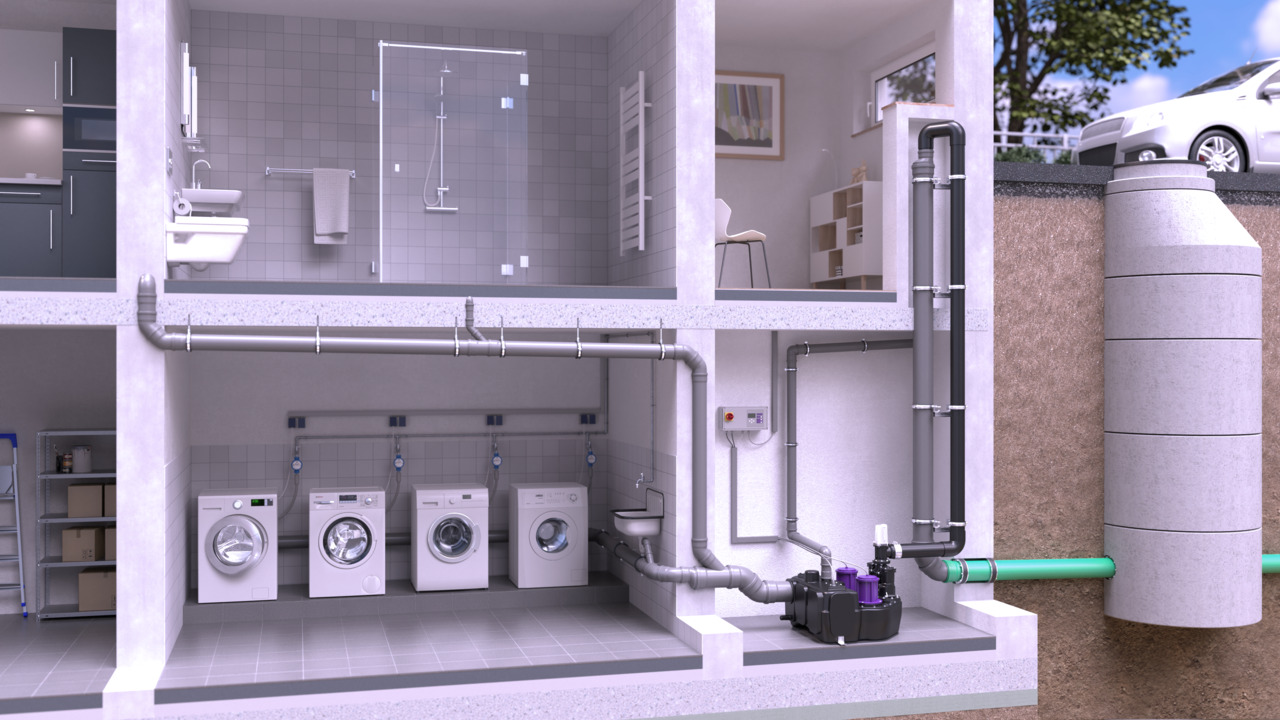

Przykład montażu przepompowni wewnętrznej <em>Aqualift L</em> w budynku wielorodzinnym

Przykład montażu przepompowni wewnętrznej Aqualift L w budynku wielorodzinnym

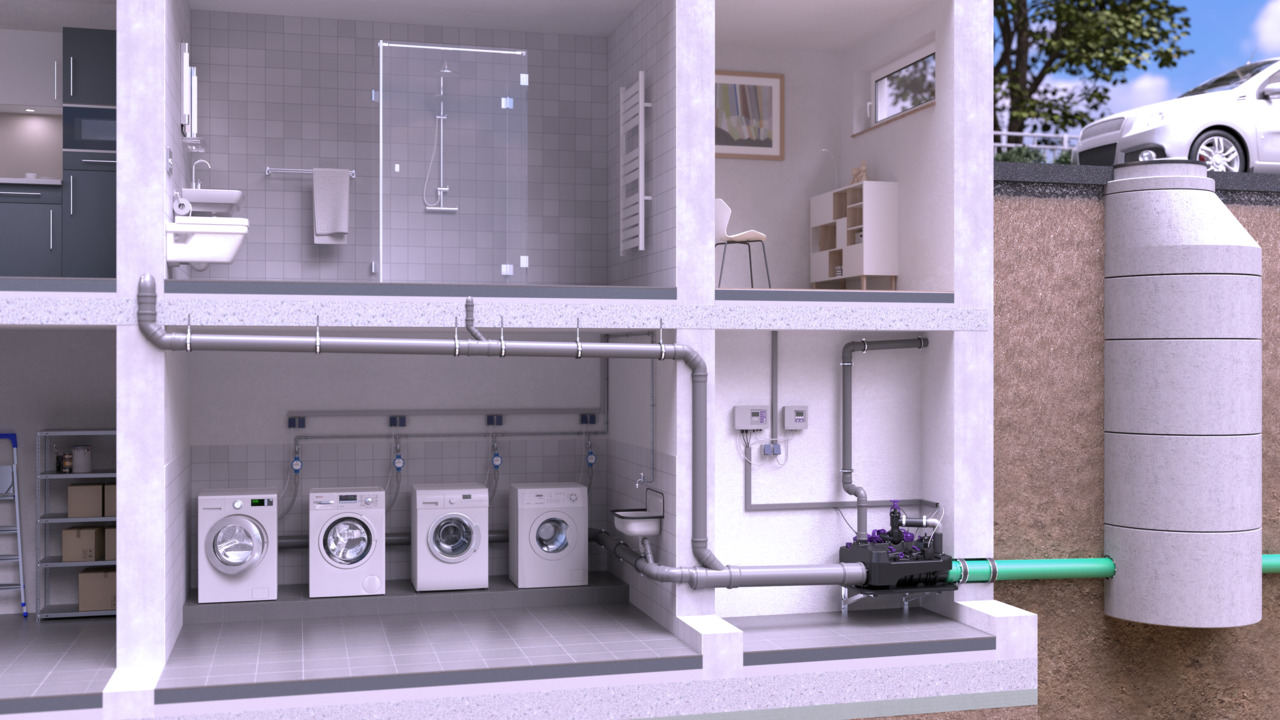

Przykład montażu przepomopowni hybrydowej <em>Ecolift L</em> w budynku wielorodzinnym

Przykład montażu przepomopowni hybrydowej Ecolift L w budynku wielorodzinnym


Ecolift XL

Ecolift XL to największa i najmocniejsza przepomopownia hybrydowa. Idealnie nadaje się do budynków komercyjnych i wielorodzinnych o większym natężeniu przepływu ścieków (Qs) przekraczającym 6 l/s.

Przepompownie przeciwzalewowe KESSEL-Ecolift XL do zastosowań komercyjnych i przemysłowych są przeznaczone do ciągłych przewodów kanalizacyjnych, do których podłączone są przewody ściekowe oraz instalacje toaletowe i pisuarowe. Zapewnia to bezpieczne odprowadzanie ścieków z punktów odpływowych poniżej poziomu zalewania, nawet podczas zalewania.

Pompa działa tylko podczas przepływu zwrotnego i tłoczy ścieki wbrew przepływowi zwrotnemu przez przewód tłoczny, który musi przebiegać powyżej poziomu zalewania, do kanału. W trybie bez przepływu zwrotnego ścieki są odprowadzane do kanału dzięki naturalnemu spadkowi.

Ecolift XL nie stanowi ochrony przed gryzoniami! W przypadku potencjalnej inwazji szczurów instalacja musi zostać zabezpieczona miejscem montażu.

Ważne informacje

Warunkiem prawidłowego działania jest:

  • odpowiedni spadek w przewodach wpustowych (uwaga: w modelu Ecolift XL spadek między dopływem a wpustem wynosi 9 mm)
  • wysoka zawartość wody w ściekach, aby zoptymalizować efekt samoczyszczenia
  • prawidłowe ułożenie, a przede wszystkim odpowietrzenie rury dopływowej zgodnie z normami DIN EN 12056 / DIN 1986-100

Uwaga: w przypadku ścieków zawierających tłuszcz konieczne jest zwiększenie nakładu pracy związanego z przeglądem okresowym i czyszczeniem!

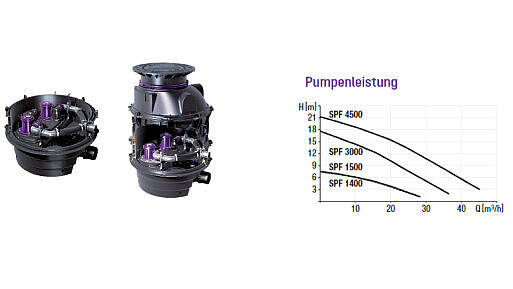

Montaż

Urządzenie Ecolift XL można ustawić do zabudowy wolnostojącej lub zamontować w płycie podłogowej – również w połączeniu z betonem hydroizolacyjnym – albo w gruncie (do klasy obciążenia D), w połączeniu z studzienką techniczną KESSEL.

Przykłady montażu Ecolift XL

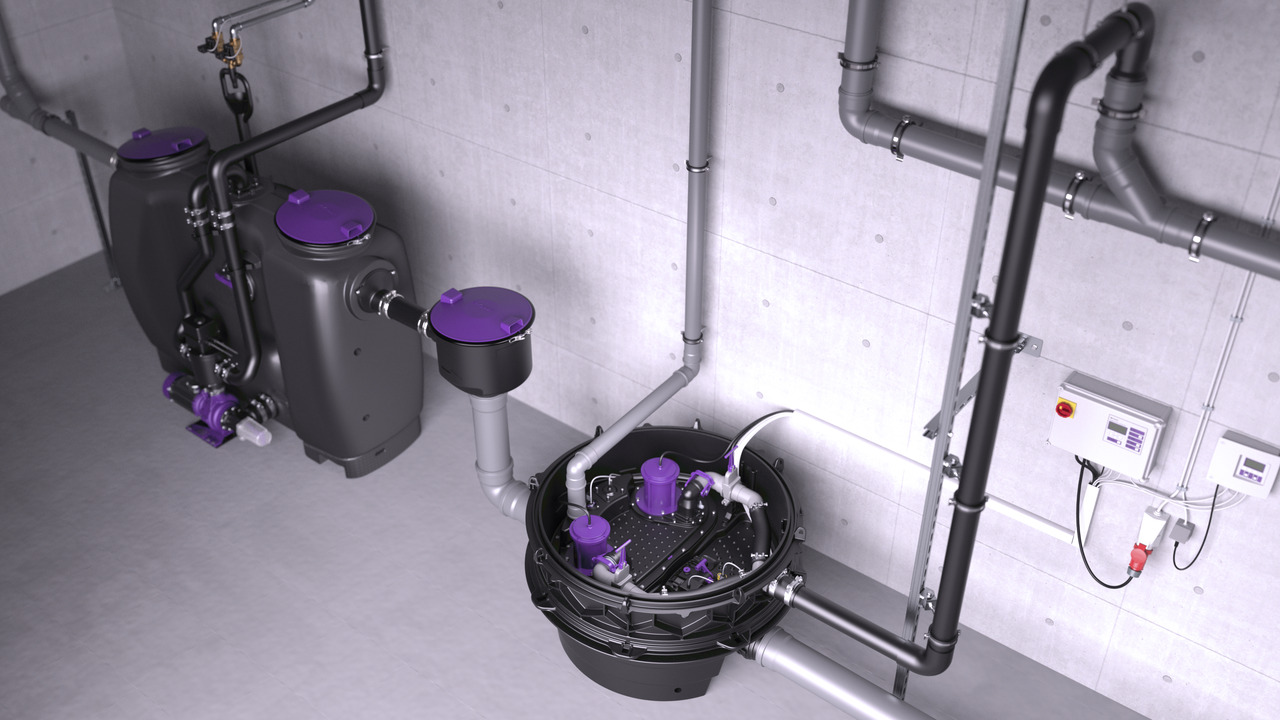

Przykład montażu urządzenia Ecolift XL do zabudowy wolnostojącej za separatorem tłuszczu

Przykład montażu urządzenia Ecolift XL do zabudowy wolnostojącej za separatorem tłuszczu

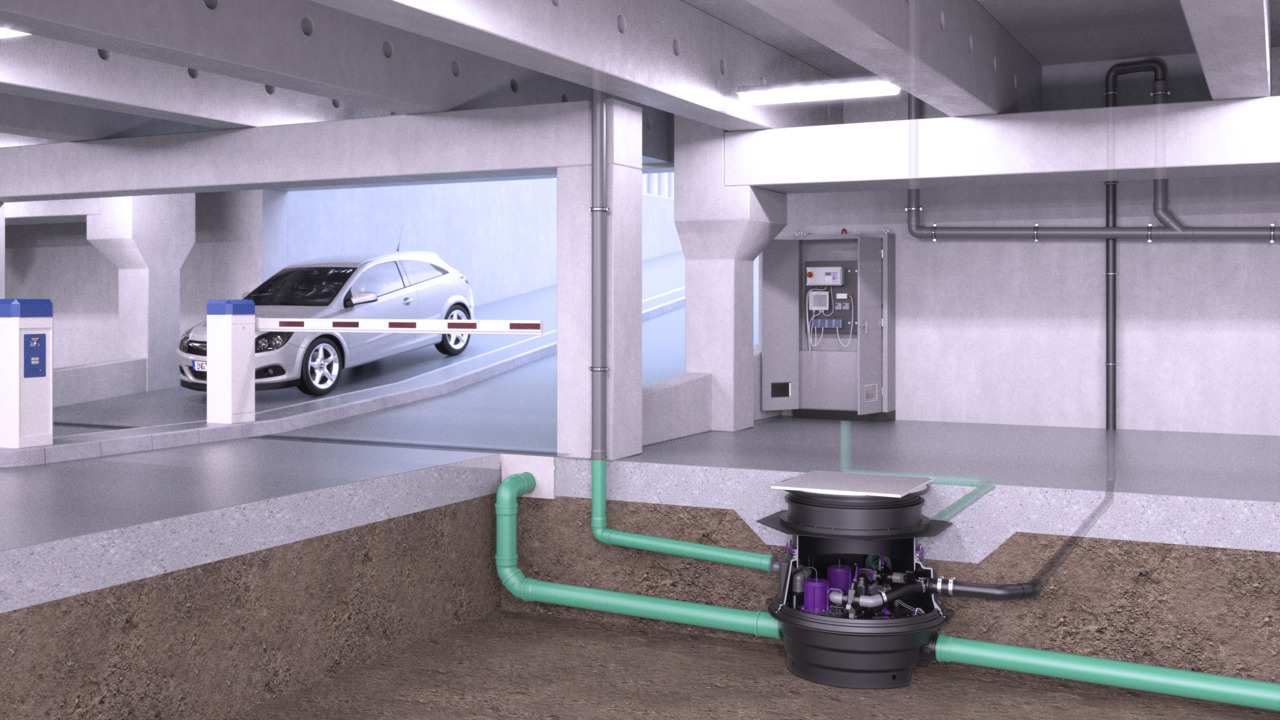

Przykład zabudowy Ecolift XL w płycie podłogowej odpornej na wilgoć

Przykład zabudowy Ecolift XL w płycie podłogowej odpornej na wilgoć

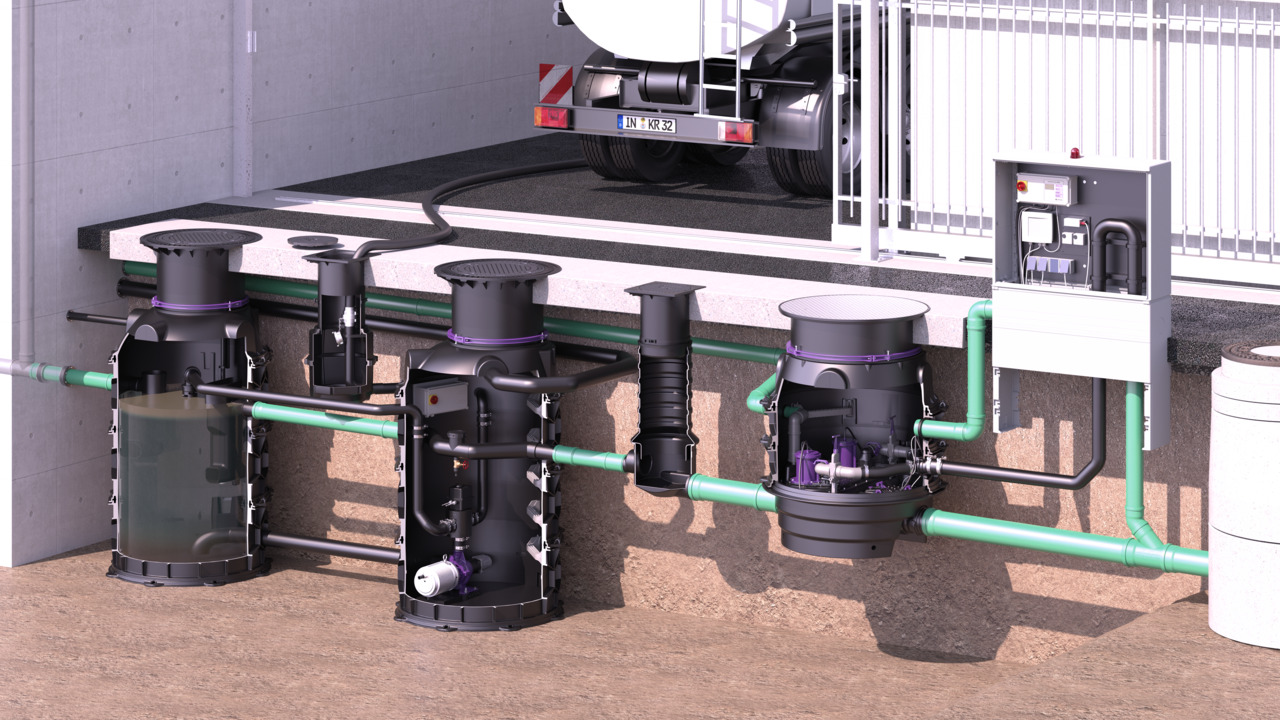

Przykład zabudowy urządzenia Ecolift XL w ziemi za separatorem tłuszczu

Przykład zabudowy urządzenia Ecolift XL w ziemi za separatorem tłuszczu
