Jak obliczyć przepustowość odpływu: oto jak to zrobić

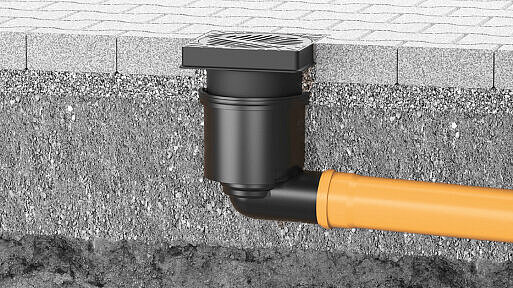

Aby zapewnić prawidłowe odprowadzanie wody w pomieszczeniach i na zewnątrz, należy upewnić się, że zainstalowane wpusty i rury odpływowe są dostosowane do ilości i ciśnienia wody występujących w miejscu montażu. Należy przy tym uwzględnić określone przepisy normatywne i/lub lokalną ilość wody deszczowej, a także odporność na ciśnienie zastosowanych rur. Jak należy postępować w tym przypadku?
- Określenie ilości powstających ścieków
- Wybór wpustu podłogowego o odpowiedniej wydajności
Minimalne wartości przepływu zgodnie z normą DIN EN 1253-1
Norma DIN EN 1253-1 określa minimalne ilości wody, które wpusty o różnych wielkościach nominalnych muszą być w stanie odprowadzić przy wysokości wody 20 mm. Wielu producentów podaje w tym przypadku tylko jedną wartość (wydajność wpustu). Uwaga! Jest ona najprawdopodobniej mierzona przy wysokości wody 20 mm.
Należy zatem zwrócić uwagę, czy w dokumentacji technicznej produktu podano dodatkowo wydajność odpływu przy wysokości słupa wody wynoszącej 10 mm (opcjonalnie w krzywej przepływu).
Minimalne wartości przepływu dla wpustów i tradycyjnych wpustów dachowych (nie dotyczy przepływu pod ciśnieniem)
Wartość nominalna króćca odpływowego 1) | Wpusty podłogowe (gRost) | ||
DN / OD | DN / ID | Minimalne wartości przepływu l/s | Wysokość spiętrzenia a mm |
| 32 | 0,4 | 20 | |
| 30 | 0,4 | ||
| 40 | 0,6 | ||
| 40 | 0,6 | ||
| 50 | 0,8 | ||
| 50 | 0,8 | ||
| 63 | 0,8 | ||
| 75 | 0,8 | ||
| 70 | 0,8 | ||
| 75 | 0,8 | ||
| 90 | 80 | 0,8 | |
| 100 | 1,4 | ||
| 100 | 1,4 | ||
| 110 | 1,4 | ||
| 125 | 2,8 | ||
| 125 | 2,8 | ||
| 150 | 4,0 | ||
| 160 | 4,0 | ||
1) Wszystkie wymiary niewymienione w tej tabeli należy sprawdzać przy użyciu najbliższego wyższego rozmiaru nominalnego.
Przykład z praktyki
Czy ilość powstających ścieków jest dostosowana do wydajności wpustu podłogowego?
| Ilość wody | Przepustowość płaskich systemów odpływowych |
| klasyczne głowice prysznicowe ok. 12–15 l/min = maks. 0,25 l/s | = 0,4 l/s Linearis Infinity 60 z syfonem przy 10 mm słupa wody |
| = 0,5 l/s Linearis Infinity 60 z syfonem przy 20 mm spiętrzenia | |
| duże prysznice deszczowe ok. 20–30 l/min = maks. 0,50 l/s | = 0,6 l/s Linearis Infinity 90 z syfonem przy 10 mm spiętrzenia |
| = 0,8 l/s Linearis Infinity 90 z syfonem przy 20 mm podwyższenia poziomu wody |
Uwaga: należy przestrzegać specjalnych zasad dotyczących odpływów prysznicowych!
W przypadku wpustów bez bocznych przyłączy, stosowanych w kabinach prysznicowych z pojedynczą głowicą prysznicową, obowiązują specjalne przepisy: ich minimalna wydajność wpustu musi w każdym przypadku wynosić 0,4 l/s. Odpowiednie produkty muszą być odpowiednio oznaczone przez producenta.
r(D, T): Obliczeniowa intensywność opadów w l/(s x ha) zgodnie ze statystykami
C: Współczynnik odpływu
A: Efektywna powierzchnia opadowa w m²
Minimalne wartości przepływu po odprowadzeniu wody deszczowej
Wszystkie wpusty odprowadzające wodę deszczową muszą być odpowiednio zwymiarowane, tak aby pomieścić lokalny przepływ wody deszczowej Q. Wartość tę oblicza się na podstawie podanego poniżej wzoru. Należy pamiętać, że podczas ulewnego deszczu mogą pojawić się chwilowo większe ilości wody deszczowej. Należy uwzględnić tę okoliczność, stosując odpowiednie środki, takie jak montaż przelewów awaryjnych lub odciążenie ciśnieniowe rur swobodnego przepływu.
Odporność rurociągów na ciśnienie
Przy doborze rur, kształtek rurowych, złączy i uchwytów montowanych przy wpustach należy zwrócić uwagę, aby były one odporne na przewidywane nadciśnienie i podciśnienie wewnątrz rury. W razie potrzeby należy zastosować elementy zapewniające połączenie siłowe wzdłużne, aby odpowiednio zabezpieczyć połączenia, takie jak mufy wtykowe. W przypadku większych systemów odwadniania dachowego należy dokładnie określić ciśnienia wewnętrzne poprzez obliczenia przeciążenia i zalania.
