Uszczelnienie elementów o nietypowych kształtach

Rodzaje uszczelnień – szczegółowe omówienie

Pomieszczenia bez wymagań dotyczących uszczelnienia

W przypadku wpustów podłogowych montowanych pod wodoodpornymi wykładzinami podłogowymi lub w niektórych pomieszczeniach piwnicznych, w których nie występuje wilgoć, nie jest wymagane specjalne uszczelnienie. Dotyczy to zarówno podłóg z PVC i linoleum, jak i obszarów zgodnych z normą DIN 18534, klasa oddziaływania wody W0-I / W1-I.

Zgodnie z normą DIN 18534 można zrezygnować z uszczelnienia tylko wtedy, gdy spełnione są następujące warunki.

  • Na powierzchniach ściennych przy umiarkowanym oddziaływaniu wody (W1-I), jeśli występują podłoża niewrażliwe na wilgoć, które mogą zapewnić wystarczającą ochronę przed wilgocią, a woda użytkowa nie może przedostać się do warstw konstrukcyjnych niewrażliwych na wilgoć (np. warstw izolacyjnych) (przejścia oraz spoiny brzegowe i łączące należy trwale zabezpieczyć przed wnikaniem wody)
  • W przypadku niewielkiego oddziaływania wody (W0-I), o ile występują tu powierzchnie hydrofobowe, które stanowią wystarczającą ochronę
  • W obszarach, w których nie przewiduje się oddziaływania rozprysków wody

Wykładzina podłogowa z PVC/linoleum

  1. wpust
  2. syfon
  3. nasada

Wykonanie izolacji posadzki

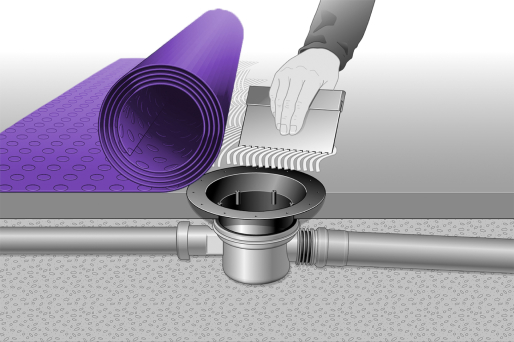

Krok 1: Przyklejenie wykładziny podłogowej

1. Przyklejenie wykładziny

Nałożyć klej i ułożyć wykładzinę na prawidłowo wyrównanej nasadzie.

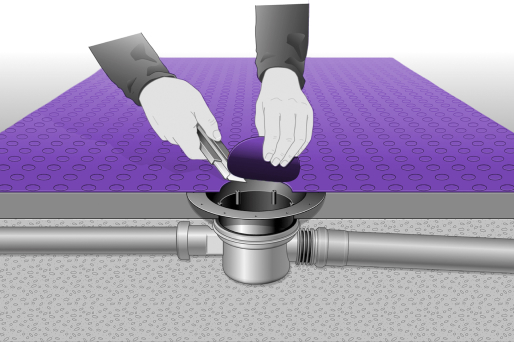

Krok 2: Wycięcie

2. Wycięcie

Wyciąć wykładzinę w okolicy otworu odpływowego.

Krok 3: Wciskanie

3. Wciskanie

Wcisnąć wykładzinę podłogową za pomocą złącza zaciskowego.

Uszczelnienie pomieszczeń bez membrany uszczelniającej

W pomieszczeniach piwnicznych bez membrany hydroizolacyjnej w płycie podłogowej można w niektórych przypadkach zrezygnować z oddzielnego u szczelnienia wpustów. Warunkiem jest tutaj akceptacja pewnego poziomu wilgotności powietrza oraz wystarczające ograniczenie przenikania wody przez płytę podłogową dzięki znajdującej się pod nią warstwie wypełniającej o grubości co najmniej 150 mm, która zapobiega przenikaniu kapilarnemu (k > 10⁻⁴ m/s).

Montaż wpustu piwnicznego bez uszczelnienia

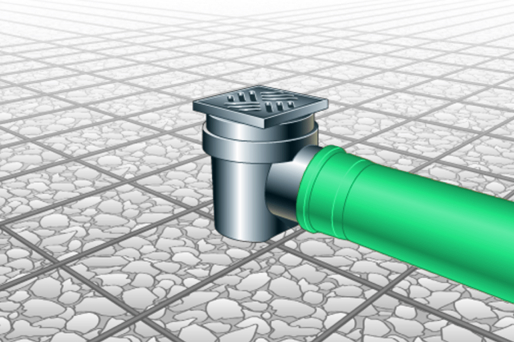

Krok 1: Podłączyć wpust

1. Podłączyć wpust

Podłączyć króciec spustowy do rury odpływowej za pomocą łącznika.

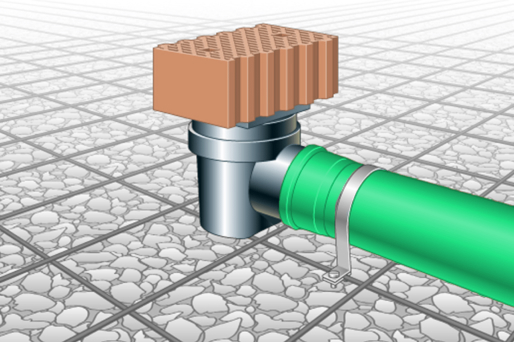

Krok 2: Ustal pozycję

2. Zablokować pozycję

W razie potrzeby obciąż wpust i zamocuj rurę odpływową za pomocą mankietów.

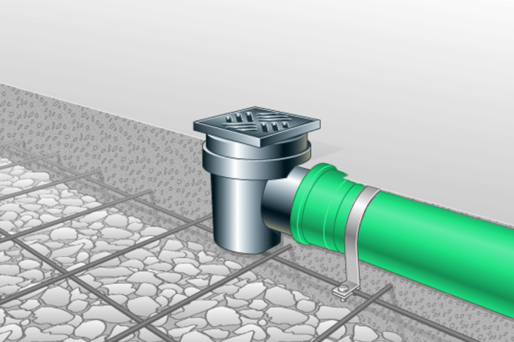

Krok 3: Wylewanie płyty podłogowej

3. Wylać płytę podłogową

Wylać płytę podłogową, aby następnie dokończyć układanie podłogi.
