Państwa odpowiedzialność za bezpieczeństwo przeciwpożarowe
W przypadku pożarów budynków wpusty podłogowe stanowią potencjalne słabe punkty, przez które ogień, dym i toksyczne gazy mogą przedostawać się z pomieszczenia do pomieszczenia. Dlatego przepisy budowlane poszczególnych krajów związkowych nakładają obowiązek stosowania odpowiednich środków zapobiegawczych w zakresie techniki odpływowej. Tutaj dowiesz się najważniejszych informacji o tym, jak prawidłowo zabezpieczyć wpusty podłogowe przed skutkami pożaru, aby zapewnić bezpieczeństwo przeciwpożarowe w Twoim budynku i zapobiec roszczeniom z tytułu odpowiedzialności cywilnej.
Podczas projektowania budynku, oprócz niniejszego wprowadzenia, należy przede wszystkim uwzględnić obowiązujące przepisy budowlane, wytycznedotyczące instalacji przewodów (LAR) oraz regulacje zawarte w normie DIN 4102. W razie wątpliwości zalecamy skorzystanie z pomocy specjalisty ds. ochrony przeciwpożarowej.

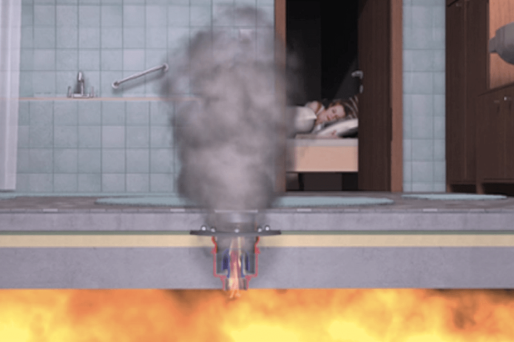

Wpusty podłogowe jako czynnik ryzyka w przypadku pożaru
To, jak szybko ogień rozprzestrzenia się w budynku, zależy od tego, jak długo przegrody pomieszczeń wytrzymują działanie płomieni oraz wydzielanego przez nie dymu i cząstek gazowych. Niewłaściwie zabezpieczone wpusty podłogowe niosą ze sobą pod tym względem kilka zagrożeń:
Klasy odporności ogniowej wpustów podłogowych
W zależności od kraju związkowego, rodzaju budynku i miejsca montażu wymagane są różne klasy odporności ogniowej dla otworów w stropach, a tym samym również dla wpustów podłogowych. Są one podzielone na klasy odporności ogniowej zgodnie z normą DIN 4102-2 lub DIN EN 13501-2. Wartość liczbowa klasy odporności ogniowej określa, przez jaki czas w minutach przetestowany element konstrukcyjny jest w stanie wytrzymać działanie ognia. Klasy odporności ogniowej istotne dla wpustów podłogowych zgodnie z normą DIN 4102-2 oraz nazewnictwo zgodnie z MBO to:
- F30 = 30 min („ognioodporny”)
- F60 = 60 min („wysoko ognioodporny”)
- F90 = 90 min („ognioodporny”)
- F120 = 120 min („wysoce ognioodporny”)
Proszę zwrócić uwagę na wytyczne zawarte w koncepcji ochrony przeciwpożarowej dla danego projektu.
Środki ochrony przeciwpożarowej dotyczące wpustów podłogowych

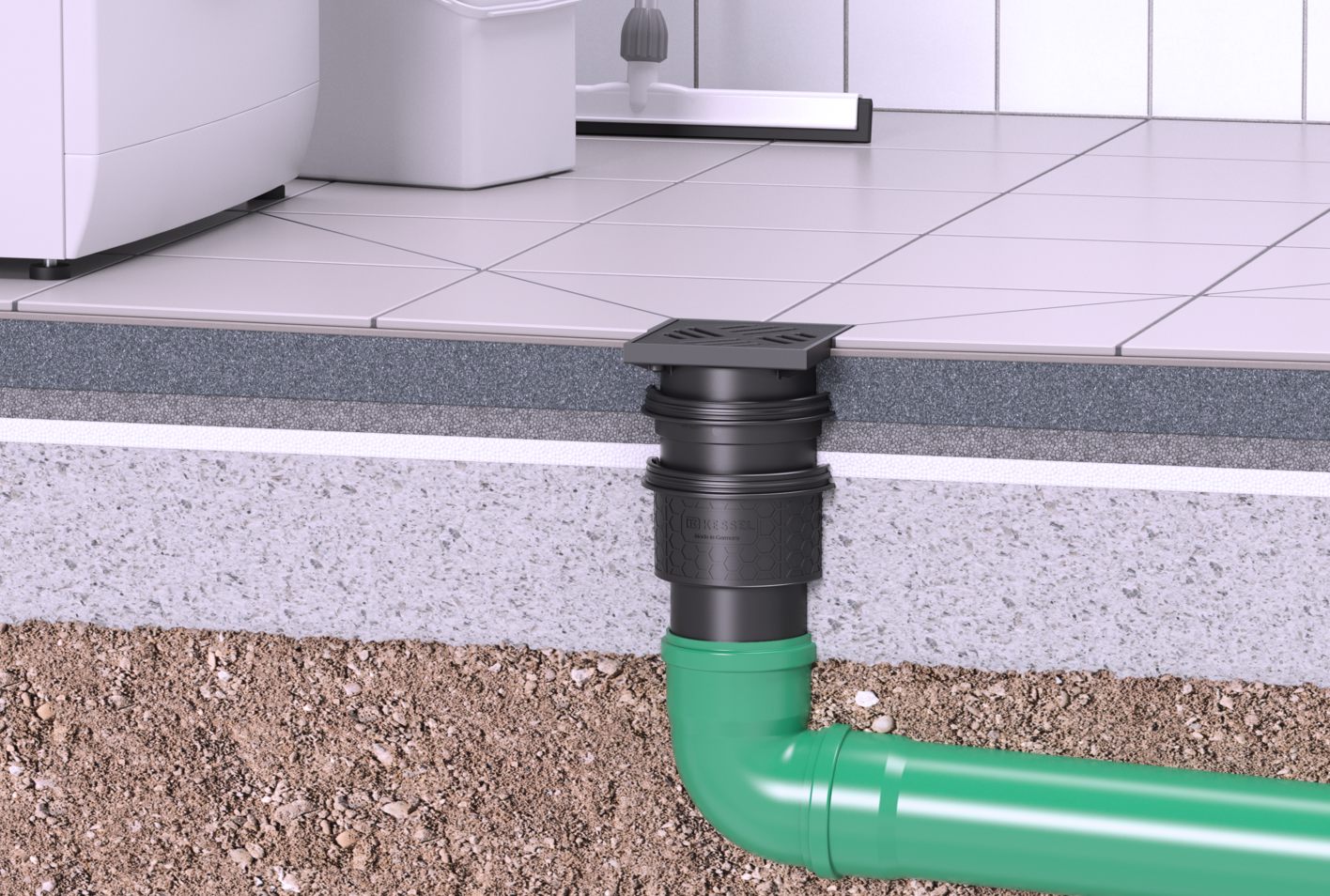

Wpusty podłogowe są zabezpieczone przed pożarem z jednej strony za pomocą szczelnych na dym i zapachy syfonów oraz uszczelnień między otworem rdzeniowym a korpusem wpustu (za pomocą odpowiedniego wypełnienia lub uszczelki przepustu). Z drugiej strony stosuje się specjalne wkłady przeciwpożarowe. Dzięki temu w przypadku pożaru uniemożliwia się przedostawanie się płomieni, dymu i gazów toksycznych z jednego pomieszczenia do drugiego.

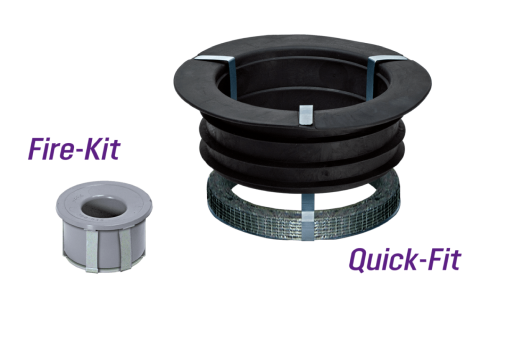

Fire-Kit i Quick-Fit: zabezpieczenie przeciwpożarowe wpustów kotłów
Dzięki zestawowi przeciwpożarowemu Fire-Kit oraz uszczelce przepustu Quick-Fit nasz asortyment obejmuje odpowiednie akcesoria do profesjonalnego zabezpieczenia wpustów kotłów przed pożarem. Fire-Kit zapewnia ognioodporne zamknięcie wpustu w razie pożaru, natomiast uszczelka przepustu Quick-Fit stanowi łatwą w montażu alternatywę dla konwencjonalnych materiałów wypełniających służących do uszczelniania otworu rdzeniowego. Zintegrowana w nim masa ognioodporna uszczelnia w razie pożaru wszelkie nieszczelności między korpusem wpustu a otworem rdzeniowym. Zarówno Fire-Kit, jak i Quick-Fit spełniają wymagania klasy odporności ogniowej R120 dla przeprowadzeń przewodu rurowego.
Zatwierdzenie zestawu przeciwpożarowego Fire-Kit
Nasz zestaw przeciwpożarowy Fire-Kit posiada zarówno ogólne dopuszczenie nadzoru budowlanego (abZ), jak i ogólne dopuszczenie typu (abG), dzięki czemu stanowi dobre i bezpieczne uzupełnienie wpustów podłogowych firmy KESSEL.
Ogólne dopuszczenie do stosowania w budownictwie Z-19.17-1719
Jakie wymagania przeciwpożarowe obowiązują dla poszczególnych typów budynków?
Wymagania dotyczące odporności ogniowej wpustów podłogowych
zgodnie z wzorcowym rozporządzeniem budowlanym / krajowymi przepisami budowlanymi
Klasa budynku | Położenie | Wysokość do OKFB | Liczba lokali | Powierzchnia | Stropy piwniczne | Stropy piętra |
1a | wolnostojący | do 7 m | Powierzchnia całkowita ≤ 400 m2 | F 30 | F 30 | |
1b | wolnostojące budynki wykorzystywane w rolnictwie i leśnictwie | F 30 | F 30 | |||
2 | - | do 7 m | Powierzchnia całkowita ≤ 400 m2 | F 30 | F 30 | |
3 | - | do 7 m | patrz przepisy budowlane | F 90 | F 30 | |
4 | - | do 13 m | patrz przepisy budowlane | F 90 | F 60 | |
5 | - | do 22 m | patrz przepisy budowlane | F 90 | F 90 | |
Budynki specjalne | - | - | - | patrz przepisy dotyczące konstrukcji specjalnych | F 90 / F120 | F 90 / F120 |
Wpusty podłogowe z wymaganiami dotyczącymi izolacji akustycznej
Wpusty podłogowe w elementach konstrukcyjnych F 30 z wymaganiami dotyczącymi izolacji akustycznej i ochrony przeciwpożarowej
Wpusty podłogowe w elementach konstrukcyjnych F 60 / F120 z wymaganiami dotyczącymi izolacji akustycznej i ochrony przeciwpożarowej
1. Zgodnie z § 40 nie stawia się żadnych wymagań dotyczących odgrodzenia wpustów podłogowych w mieszkaniach i jednostkach użytkowych o powierzchni nieprzekraczającej 400 m² i nie więcej niż 2 kondygnacjach (GK 1 (a+b)).
2. W przypadku budynków specjalnych obowiązują zróżnicowane wymagania. Szczegóły można znaleźć w przepisach dotyczących budynków specjalnych oraz w specjalnej koncepcji ochrony przeciwpożarowej stanowiącej część pozwolenia na budowę.
3. Izolacje dla elementów o wysokiej odporności ogniowej nie są obecnie dostępne na rynku, dlatego należy montować izolacje dla elementów ognioodpornych.
