Separator tłuszczu EasyClean free

NS 10, Auto Mix & Pump

KESSEL separator tłuszczu EasyClean free, opróżniania Auto Mix & Pump, szer. powierzchni ustawiennia 1108 mm, wielkości nominalne 10, sterownik tak, ustawienie swobodne, typ opróżniania automatyczny system opróżniania i czyszczenia, nie

  • Możliwość zmiany kierunku przepływu dzięki samouszczelniającym króćcom wymiennym (NS 2 - NS 10)
  • Czyste usuwanie zawartości zbiornika i czyszczenie bez przykrych zapachów
  • Możliwość indywidualizacji przy pomocy urządzenia sterowniczego
Nr art. 93010.01/PVS
GTIN 4026092061008
Grupa Rabatowa 60

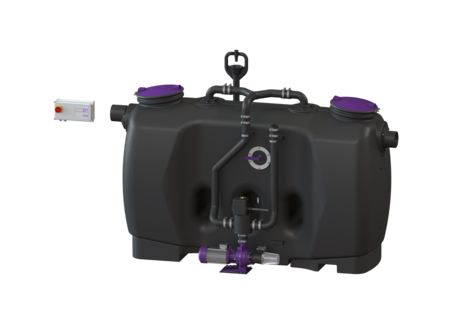

Separator tłuszczu EasyClean free NS 10, Auto Mix & Pump
Separator do ścieków zawierających tłuszcze jest przystosowany do swobodnego ustawienia w pomieszczeniach nieprzemarzających, a jego zbiornik nie zawiera metalowych elementów. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) jest wyposażony w zintegrowany osadnik i ma specjalnie wyprofilowane dno, które umożliwia szybkie i całkowite usuwanie zawartości. Dwie szczelne zapachowo pokrywy z zamknięciami szybkomocującymi umożliwiają łatwy dostęp w celu wyczyszczenia lub konserwacji. Innowacyjny system „Schredder-Mix“ ze zintegrowanym rozdrabniaczem dokonuje homogenizacji i przetłoczenia zawartości zbiornika. Czyszczenie i usuwanie zawartości zbiornika bez obecności przykrych zapachów następuje przy tym poprzez znajdującą się na zewnątrz pompę z zaworem 2-drożnym i siłownikiem, którą można oddzielić od zbiornika urządzenia przy pomocy zasuwy odcinającej. Sterowanie w pełni automatycznym przebiegiem programu następuje przy pomocy przyjaznego w użyciu urządzenia sterowniczego z kilkuwierszowym wyświetlaczem, które przy pomocy kontaktu bezpotencjałowego można włączyć w system zarządzania budynkiem (BMS). Przy pomocy opcjonalnie dostępnego zdalnego sterowania można uruchomić czyszczenie i opróżnianie z oddalonego miejsca. Dzięki zindywidualizowanemu programowi czyszczenia z funkcją szybkiego wyboru można dopasować czyszczenie do warunków panujących na miejscu. Po usunięciu zawartości w zbiorniku pozostają maks. 3 litry objętości resztkowej osadów. Przy pomocy w pełni zautomatyzowanego płukania instalacji wody pitnej można zagwarantować spełnienie wymogów rozporządzenia w sprawie jakości wody przeznaczonej do spożycia przez ludzi. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Zasuwa odcinająca: tak Wariant opróżniania: Auto Mix & Pump System „Schredder-Mix“: tak Osadnik: tak Wielkość nominalna (NS): 10 SonicControl: nie Urządzenie do opróżniania: Pompa opróżniająca Urządzenie napełniające wg DIN 1988: tak typ opróżniania: automatyczny system opróżniania i czyszczenia Zasilanie wodą: 2 zawory elektromagnetyczne 1" Nośność (DIN 19901): F3 Cechy ogólne Materiał: PE Norma: EN 1825: 2004 Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: gotowy do instalacji (komponenty elektryczne, części łączące do podłączenia w miejscu instalacji) Zakres dostawy: Połączenie bagnetowe do wozu asenizacyjnego Wymiary Ciężar netto: 260 kg Ciężar brutto: 295 kg Powierzchnia ustawienia, dł.: 2822 mm Powierzchnia ustawienia, szer.: 1108 mm Powierzchnia potrzebna do ustawienia, wys.: 1932 mm Wymiary transportowe, dł.: 2590 mm Wymiary transportowe, szer.: 940 mm Wymiary transportowe, wys.: 1678 mm Wymiar opakowania: dł.: 2850 mm Wymiar opakowania: szer.: 1150 mm Wymiar opakowania: wys.: 1700 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 65 Przewód tłoczny (DA): 75 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 1185 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1255 mm Wielkość nominalna odpływu (DA): 160 mm Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury HT wg DIN 19560, PP lub AS Otwór serwisowy: 420 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: fioletowy Blokada: Zamknięcie szybkomocujące Szczelność: odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 900 l Całkowita pojemność: 1900 l Zawartość osadnika: 1000 l Tłuszcz odseparowany: 400 l Przenośnik Pompa: SPF 300 KE 2.0 liczba pomp: 1 Ciężar: 44 kg typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 6,2 A dł. przewodu sieciowego pompy: 5 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,87 Stopień ochrony pompy: IP 55 Nadzór temperatury: zintegrowany maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C maks. wydajność tłoczenia: 60 m³/h maks. wys. podnoszenia: 17 m Prędkość obrotowa: 2850 U/min Pobór mocy P1: 3,6 kW Pobór mocy P2: 3 kW Tryb roboczy: S2 - 30 min wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 400 V Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wirnik promieniowy z rozdrabniaczem Sterowanie Sterownik: tak Włącznik ochrony silnika: tak wymagane zabezpieczenie (RCD): 30 mA Stopień ochrony urządzenia sterowniczego: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: nie Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : nie System samodiagnozy (SDS): tak Prąd znamionowy: 6,2 A
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V 28792 Opis
Urządzenie do pobierania próbek DN 150, Typ München 915862-M Opis
Urządzenie do pobierania próbek DN 150, Typ NBG 915862-NBG Opis
Urządzenie do pobierania próbek DN 100/150, Odpływ pionowy 915870 Opis
Urządzenie do pobierania próbek DN 100/150, Odpływ poziomy 915871 Opis
Zdalne sterowanie RemoteControl 916601 Opis
Szafka sterownicza do montażu natynkowego 917413 Opis
Szafa do zabudowy do montażu podtynkowego 917414 Opis
SonicControl do pomiaru warstwy tłuszczu 917821 Opis
Zestaw przedłuż. kabla 10m (Sonic FA) 917871 Opis
Zestaw przedłuż. kabla 20m (Sonic FA) 917872 Opis
Zestaw przedłuż. kabla 30m (Sonic FA) 917873 Opis
  Tytuł Nr art.
Uszczelka DN 150 680003 Opis
Obejma do węża d: 110 mm 680126 Opis
Uszczelka DN 200 680128 Opis
Śruba 10x3, A2 680164 Opis
Zawór Zawór 2-drożny 680275 Opis
Zasuwa odcinająca DN 100, tworzywo sztuczne, pozioma 680329 Opis
Sterownik Auto Mix & Pump, 6,5 , 7,5 i 10 A 680342 Opis
Wąż przyłączeniowy DN 100, dł.: 100 mm 680434 Opis
Króciec dopływowy do separatora tłuszczu NS 7-10 680436 Opis
Króciec wylotowy do separatora tłuszczu NS 7-10 680438 Opis
Konstrukcja wlotu/wylotu do separatora tłuszczu NS 2-10 680439 Opis
Wąż przyłączeniowy z obejmami do węża, DN 75, dł.: 100 mm 680555 Opis
Siłownik Wersja kierunek przepływu w lewo/w prawo 680832 Opis
Magnetventil 1 Zoll 85047 Opis
Okienko wziernikowe do EasyClean 913109 Opis
Pokrywa d: 420 mm, od 04/2004 916904 Opis
Klamra do separatorów Euro-Pokrywa 420mm 917004 Opis
Uszczelka do pokrywy d: 420 mm 917204 Opis
917854 Opis
Płyta tnąca do pomp 3,0 kW 917855 Opis
Pompa zamienna SPF 300 KE 2.0 Homogenizator, 3,0 kW 917856 Opis
  • Materiał (material): PE
  • Znak CE (ce_kennzeichnung): tak
  • Wariant opróżniania (entsorgungsvariante): Auto Mix & Pump
  • Sterownik (schaltgeraet): tak
  • Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
  • Urządzenie do opróżniania (entsorgungseinrichtung): Pompa opróżniająca
  • Sposób zabudowy (einbausituation): ustawienie swobodne
  • System „Schredder-Mix“ (schredder_mix_system): tak
  • Wielkość nominalna (NS) (nenngroesse): 10
  • Osadnik (schauglas): tak
  • Urządzenie napełniające wg DIN 1988 (fuelleinrichtung): tak
  • Powierzchnia ustawienia, szer. (aufstellflaeche_breite): 1.108  mm
  • Powierzchnia ustawienia, dł. (aufstellflaeche_laenge): 2.822  mm
