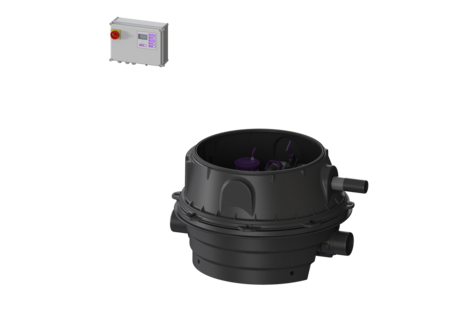

Przepompownia przeciw. Ecolift XL

Duo, 1 klapa silnik, SPF 1500-S3, stożek

KESSEL Przepompownia przeciw. Ecolift XL, ścieków Ścieki bez fekaliów, zabudowa w ziemi, urządzenie dwupompowe, z 2 SPF 1500 pomp zatapialnych, typ pracy S3 - 50%, czujnik alarmu z Sonda optyczna, sterownik Comfort Plus, Wariant z najniższą zabudową

  • Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
  • rzadka praca pompy
  • minimalny hałas
Nr art. 8741061
GTIN 4026092070703
Grupa Rabatowa 60

Przepompownia przeciw. Ecolift XL Duo, 1 klapa silnik, SPF 1500-S3, stożek
Przepompownia przeciwalewowa do ścieków bez fekaliów jest wyposażona w dwie pompy zatapialne, mechaniczny system zamykania, system zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, system zamykania za pomocą silnika zostaje automatycznie zamknięty i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 Sterowanie pompą: sterownik Ochrona przeciwzalewowa: zintegrowany Przewód tłoczny: poziomy Klapy zwrotne napędzane silnikiem: 1 Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: ÖNORM B 2501 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 3 Aprobata: Z-53.2-493 Wymiary Ciężar netto: 140,36 kg Ciężar brutto: 161,76 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Spadek: 15 mm Długość: 1379 mm Szerokość: 1200 mm Wysokość: 785 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 950 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Koryto: Kineta przelotowa Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 645 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 800 mm Pojemność użytkowa: 20 l Pojemność zbiornika: 65 l Przenośnik Pompa: SPF 1500 Liczba pomp: 2 Ciężar, pompa: 24 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 2,7 A Długość przewodu sieciowego pompy: 10 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,77 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 28 m³/h Maks. wys. podnoszenia: 7,5 m Prędkość obrotowa: 1415 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Sterowanie Sterownik: Comfort Plus Włącznik ochrony silnika: tak Pobór mocy w stanie czuwania: 5 W Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony urządzenia sterowniczego: IP 54 Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 2,7 A
  Tytuł Nr art.
Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek 8740175 Opis
Nasada z pokrywą LW 800, klasa K 3 z kołnierzem wodoszcz. 8740176 Opis
Nasada z pokrywą LW 800, klasa A/L15 8740177 Opis
Nasada z pokrywą LW 800, A/L15 z kołnierzem wodoszczelnym 8740178 Opis
Nasada z pokrywą LW 800, klasa B 8740179 Opis
Nasada Pokrywa kwadratowa, LW 800, klasa D 8740180 Opis
Nasada z pokrywą LW 800, klasa K 3 8740181 Opis
  Tytuł Nr art.
  Tytuł Nr art.
Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm 20162 Opis
Zestaw kompresorowy do napowietrzania 28048 Opis
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V 28792 Opis
Akcesoria do kabli 80889 Opis
Akcesoria do kabli 80890 Opis
Akcesoria do kabli 80891 Opis
Zestaw do zabudowy Termostat, Higrostat 97713 Opis
Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących 97714 Opis
Lampa ostrzegawcza do szafka sterownicza zewnętrzna 97715 Opis
Zewnętrzna szafka sterownicza, 460mm 97716 Opis
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących 97723 Opis
Szafka sterownicza zewnętrzna S:1115 mm, do zabudowy urz. sterujących 97724 Opis
  Tytuł Nr art.
Ochorna przeciwbryzgowa dla sondy 28706 Opis
Sterownik Comfort Plus 400V (2x)2,5-4A 28786 Opis
Bateria Blok 9 V 680034 Opis
Uszczelka do SPF 1400 - SPF 4500 680052 Opis
Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 680071 Opis
Napęd pompy SPF 1500 400 V, S3, kabel 10 m 680098 Opis
Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. 680101 Opis
Jednoręczne zamknięcie DN 63 680380 Opis
Zawór zwrotny lewy, z klapą zwrotną 680381 Opis
Zawór zwrotny prawy, z klapą zwrotną 680382 Opis
Pałąk do zasuwy odcinającej DN 63 680386 Opis
Pokrywa zamykająca Ecolift XL Strona odpływu 680391 Opis
Kołnierz pompy Ecolift XL, z uszczelką 680398 Opis
Płyta pompy Ecolift XL 680399 Opis
Wąż ciśnieniowy DN 63, dł.: 367 mm 680400 Opis
Przewód tłoczny zasuwą odcinającą Wersja lewa strona, ukośna 680401 Opis
Przewód tłoczny z zasuwą odci. Wersja prawa, ukośna 680402 Opis
Żebro usztywniające do zasuwy odcinającej, wersja ukośna 680403 Opis
Zestaw uszczelniający Ecolift XL 680418 Opis
Silnik napędowy do podłączenia, kabel 10 m 680452 Opis
Zestaw części zamien. sondy opty. Kabel 10 m 680455 Opis
Klapa zwrotna do Pumpfix F Komfort 80038 Opis
Część wsuwana do klapy napęd. siłown. z zatrzask klapy 80039 Opis
Część wsuwana z klapy napęd. mechani., zatrzask klapy 80041 Opis
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • Sterownik (schaltgeraet): Comfort Plus
  • TÜV znak testowy (pruefzeichen): ID 1111241794
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • (nennweite):
  • Pompa (pumpe): SPF 1500
  • Napięcie robocze (betriebsspannung): 400  V
